一、二极管

上一篇博客介绍了有关半导体相关知识:模电——半导体

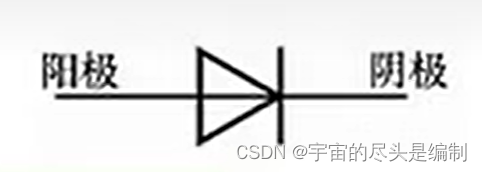

 将PN结封装,引出两个电机,就构成二极管。

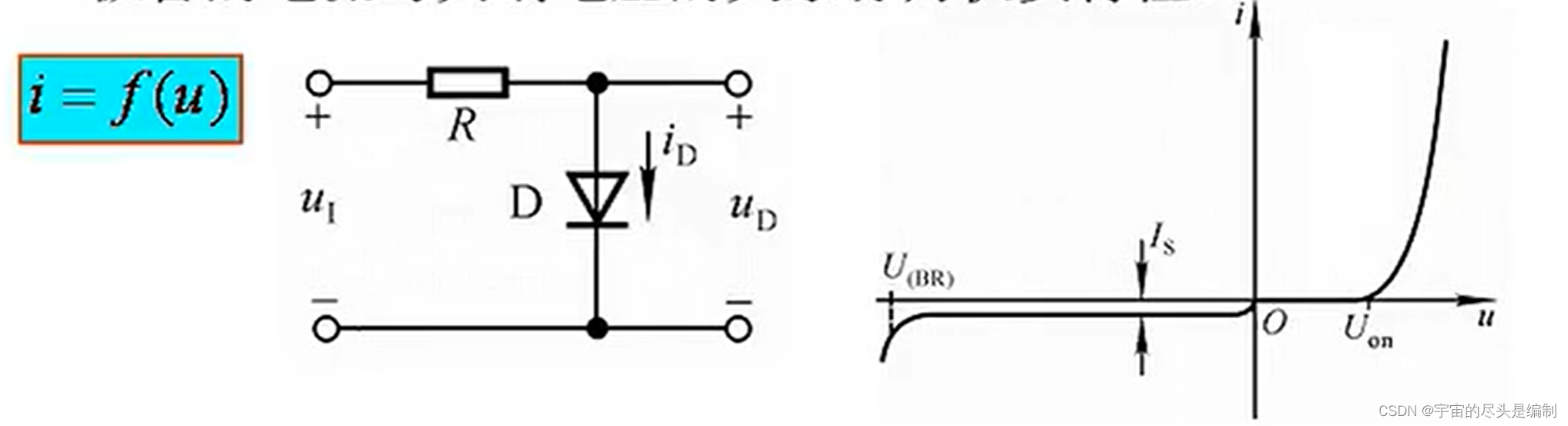

二、二极管伏安特性

          从伏安特性曲线可以看出,二极管两侧在施加正向电压的时候,也不是一开始就导通,而是在电压一定的时候才导通,因为此时,多数载流子的扩散运动要强于少数载流子的漂移运动,才能实现导通。但是添加反向电压时,二极管处于截止状态,也有微小电流,是因为反向电压抑制了多数载流子的扩散运动,而有利于少数载流子的漂移运动,而由于少数载流子数量较少,所以电流也非常小,但不是完全截止。

        开启电压:使得二极管导通的电压称为开启电压。不同材料二极管开启电压各不同的。

        反向饱和电流:全部的少数载流子都参数了漂移运动,当反向电压再增大时,电流就不在变化了。不同材料的反向饱和电流是不同的。

        反向击穿电压:当反向电压达到一定程度时,就会破坏PN结结构,使得原子核失去对外层电子的束缚,从而出现反向击穿。

三、稳压二极管

3.1 伏安特性

        稳压二极管是由一个PN结组成,反向击穿后再一定的电流范围电压基本不变,为稳定电压。



 I_{z}:进入稳压区的最小电流。

I_{zm}:稳压区的最大电流。超过这个电流,会反向击穿二极管,造成二极管永久性损坏。

3.2 主要参数

        稳定电压U_{z},稳定电流I_{z}

        最大功耗P_{ZM} = I_{ZM} * U_{Z}

        动态电阻 r_{z} = \frac{\Delta U_{Z}}{\Delta I_{Z}}

总结:二极管分为普通二极管和稳压二极管,两者工作原理各不相同,但都使用了PN结二极管。
