本文记录了作者在单片机项目中实现RGB补光灯控制时，遇到的HSI颜色模型转换问题。通过自行推算得出HSI转RGB函数，并在大佬帮助下优化了RGB转HSI的算法。介绍了HSI模型的H（色调）、S（饱和度）、I（强度）三个参数。代码实现采用C语言，注意到了浮点数处理和精度问题，欢迎探讨优化方案。

最近在做一个RGB补光灯的小玩意儿，项目上有一个OLED屏幕显示当前灯光的HSI参数，对于HSI我是完全陌生的，由于时间紧任务重，我也没想过去百度一下HSI是个啥，直接拿着样品测试了一组参数，自己去演算了一个HSI转RGB的函数，虽然花了不少时间，还存在一点误差，误差主要是范围的问题，RGB的范围应该是0-255，我演算的时候为了方便计算将范围设置为0-100，最终结果算是好的吧。

但是在RGB转HSI的时候，已经没有时间去推算了，这才想起来去请教身边的一位大佬，这才知道HSI颜色模型是个啥，还给我普及了这个互转算法，拿来给我优化使用，在这记录一下优化后C语言写法，随便参考一下百科对HSI的介绍，加深理解。

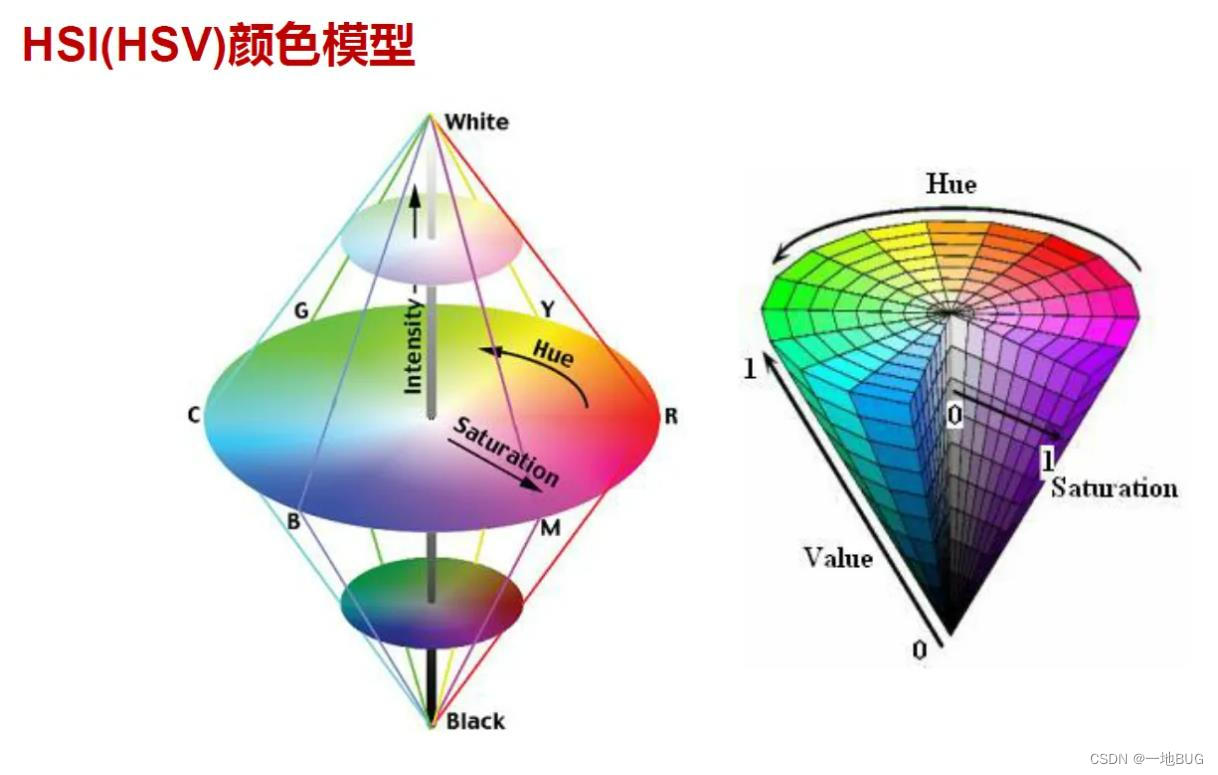

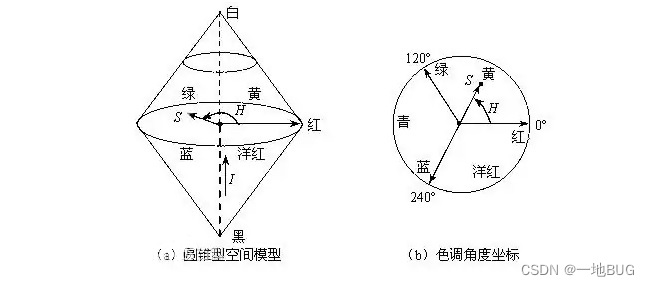

HSI〔Hue-Saturation-Intensity(Lightness),HSI或HSL〕颜色模型用H、S、I三参数描述颜色特性，其中H定义颜色的频率，称为色调；S表示颜色的深浅程度，称为饱和度；I表示强度或亮度。

HSI 颜色模型中的H 分量是确定颜色的主要因素，当它发生变化时色调值也将变化；S 分量越大（接近1），颜色越纯，S 分量越小（接近0），颜色越接近纯灰色





 C语言代码实现：
