K210通过继电器控制电磁锁实验

K210通过继电器控制电磁锁实验

本文实验使用k210控制一个电磁锁
提个醒：
1、要完成本实验，需要你的k210已经准备就绪！！
2、电磁锁通电时间不可超过1秒！！
3、电磁锁的正极要在执行完一次代码，待继电器断电后再连接到k210的3.3v接口！！

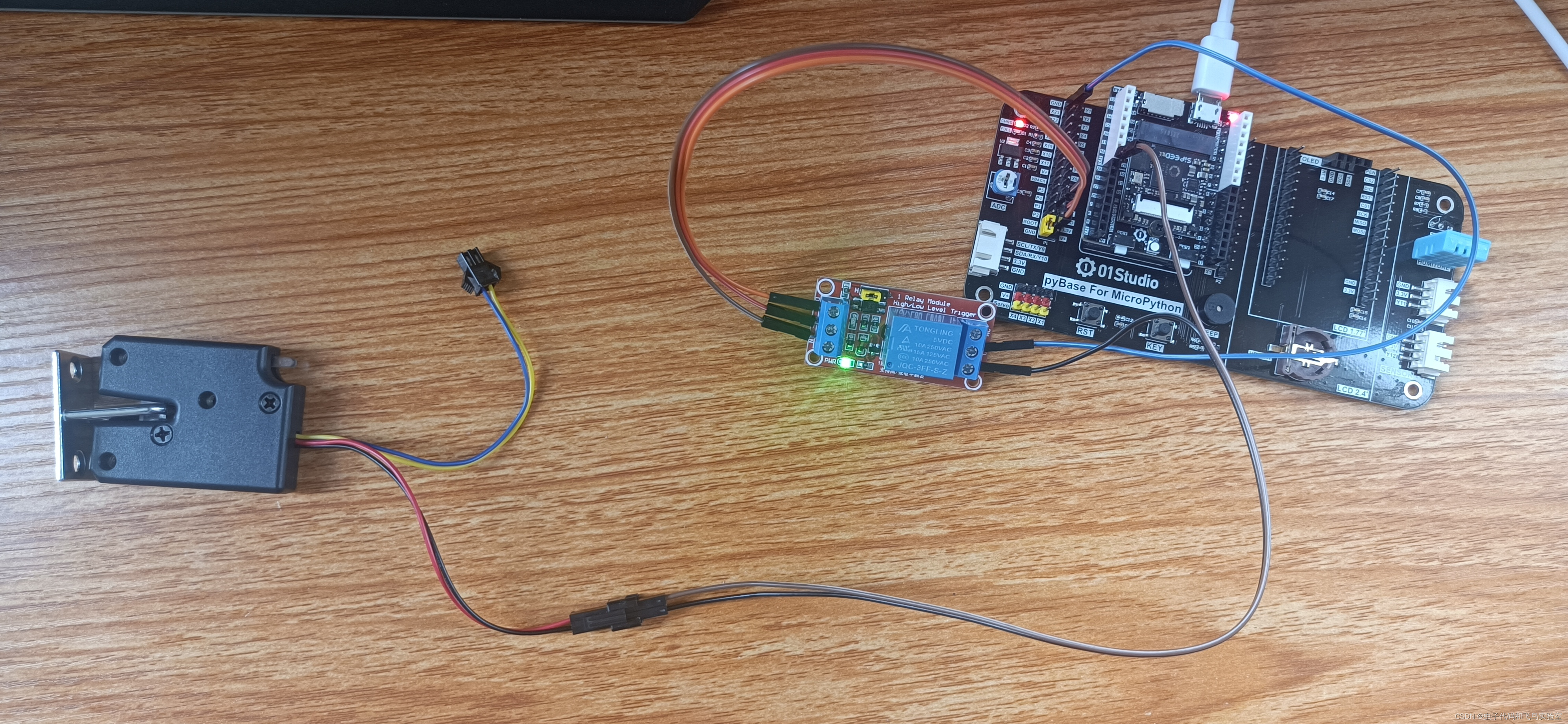

上图中的继电器，红灯亮代表通电！

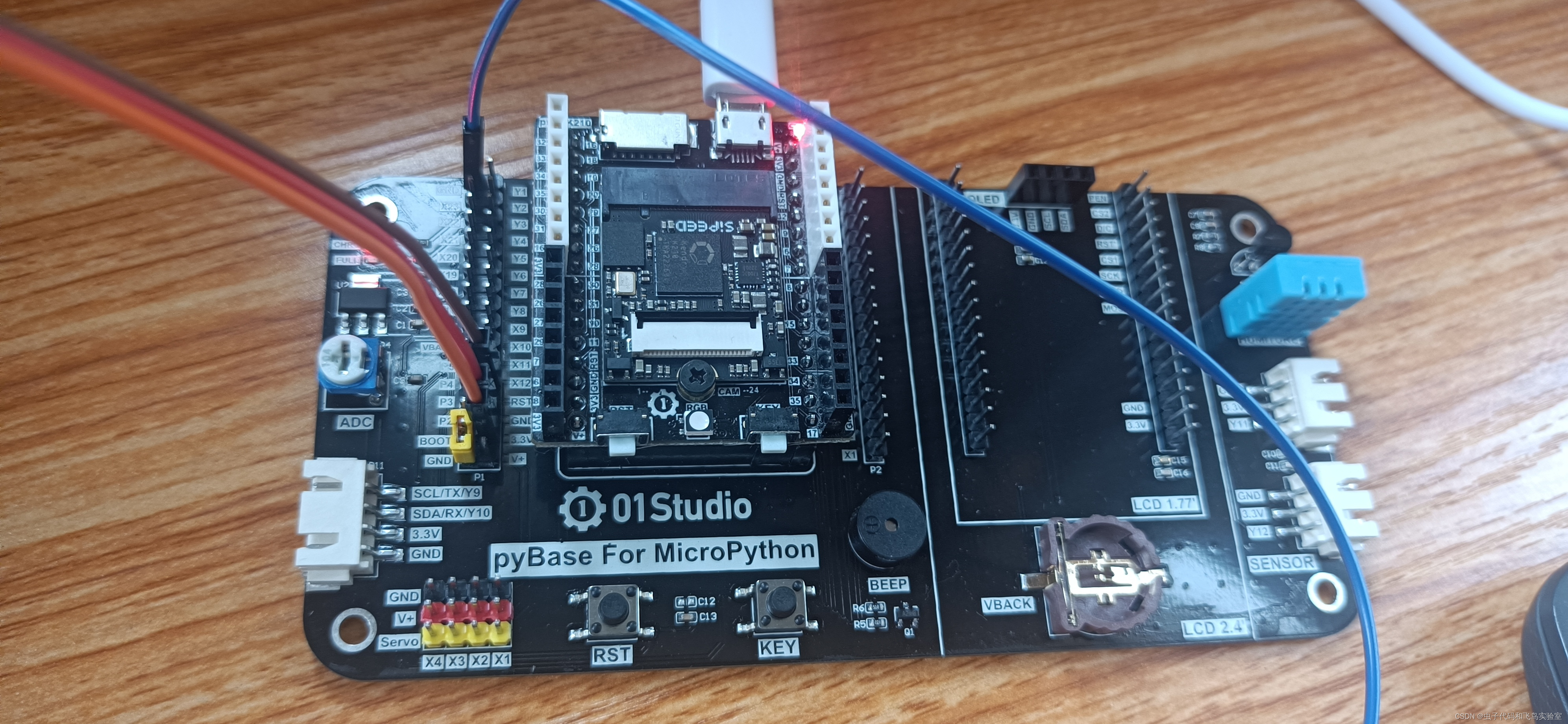

上图为k210+pyBase

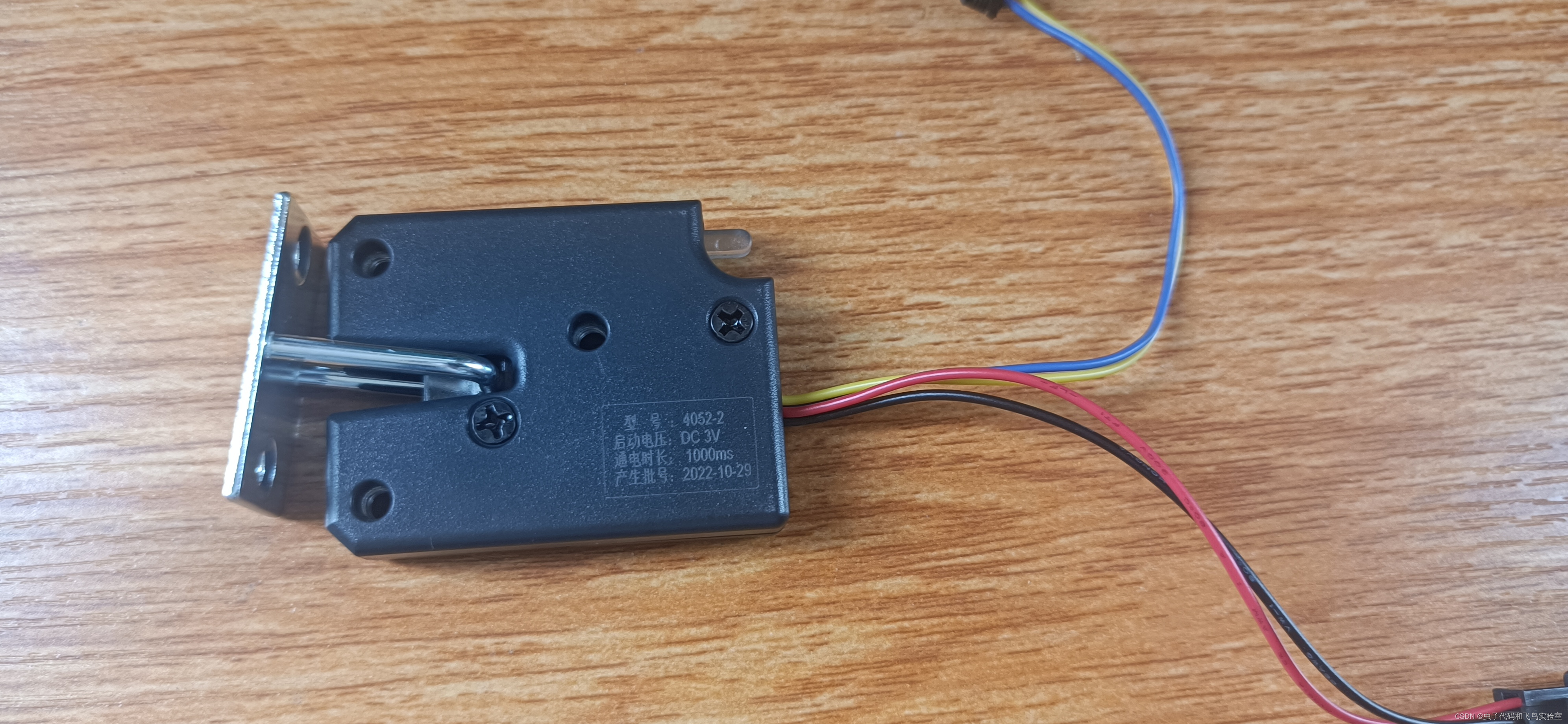

上图为电磁锁

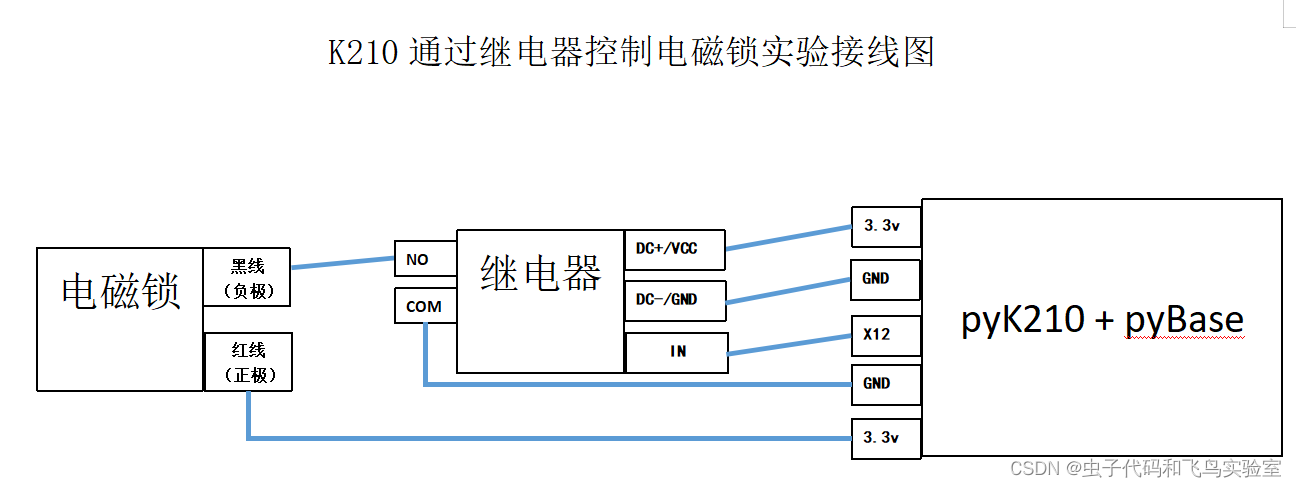

上图为接线图

代码如下：

#控制电磁锁

from Maix import GPIO
from fpioa_manager import fm
import time

# 将继电器连接k210的引脚IO11配置到GPIO0，k210引脚支持任何配置
#（也可以根据个人喜好配置其他引脚）
fm.register(11, fm.fpioa.GPIO0)

lock_a = GPIO(GPIO.GPIO0, GPIO.OUT) # 构建lock锁对象

#执行程序立即开锁，执行完毕后长期断开
lock_a.value(1)
time.sleep(0.8)
lock_a.value(0)

执行完上述代码第一次后，才可以将电磁锁的正极接口跟k210的3.3v接口连接！！！
第二次执行上述代码后，电磁锁就会解开！！
