S5P4418裸机开发（三）：运行裸机程序

参考：
①.S5P4418启动镜像分析
①.NanoPi2-S5P4418启动流程分析
②.S5P4418裸机编程的实现（替换2ndboot）
③.【NanoPi2试用体验】-6 S5PV4418的启动过程分析-（结合原理图&datasheet)
④.【NanoPi2试用体验】-7 在 pi2上用裸机程序点亮LED的原理详细分析与实验

学习了大牛们的操作，自己再整理一下；

系统内存分布：

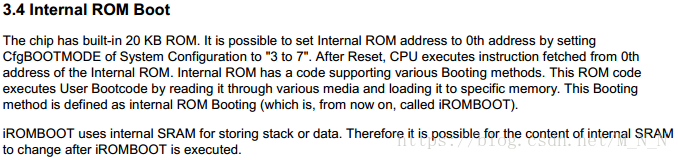

内部ROM(IROM，20KB，地址0x34000000)的介绍：

上电后，CPU从IROM的0地址的读取指令(开机的第一条指令)，在系统内存中IROM映射在0x34000000处，但是配置CfgBOOTMODE后，设置到0地址了；
IROM中的程序会读取User Bootcode(起始地址0x04000000，SD卡启动的话，SD卡会被映射在此处，Static #1)，并将其复制到特定内存中运行，特定的内存时指Internal SRAM(内部SRAM，32KB？地址0xFFFF0000)；

###系统镜像布局

Block　　[512(0x200)个字节称为一个Block]	data
Block 0　　[0x0 - 0x1FF]	Sd/emmc卡信息
Block 1　　[0x200 - 0x3FF]	Nsih.bin
Block 2　　[0x400 - 0x7FFF]	2nboot.bin
Block 64　　[0x8000 - 0x81FF]	Nsih2.bin
Block 65　　[0x8200 - ?]	u-boot.bin
再往后的应该就是linux，android系统相关的了

这里的Nsih.bin和2nboot.bin就是上面所说的User Bootcode；

4418启动流程

上电 -> IROM -> Nsih -> 2nboot -> (Nsih2不确定有没有执行) ->uboot -> linux kernel

• 下面是IROM加载2nboot的过程：


• 先执行IROM内的程序，将16KB的Nsih和2nboot复制到ISRAM中，然后Jump PC to execute boot code，开始执行Nsih.bin，地址为0xFFFF0000，2nboot的开始地址为0xFFFF0200；
• Nsih.bin的第一条指令就是LDR PC, =0xFFFF0200

• 2nboot初始化CPU、片外RAM等一系列操作后，再将uboot(不确定带不带Nsih2)复制到SDRAM(外部RAM)，不过SP指针指向片内RAM，然后跳向uboot，开始地址0x42C00000；
• 0x42C00000这个地址可以从开机时2nboot的打印信息看到：


执行裸机程序

现在知道了板子的运行流程，IROM里面的程序是芯片厂家写死了的，用户改不了，而2nboot和uboot都是User Code，所以大牛们想到了替换.bin的方法;

• 替换到Block64(uboot)时，生成.bin文件时ld链接地址要改为0x42C00000；
• 替换到Block2(2nboot)时，生成.bin文件时ld链接地址要改为0xFFFF0200，且文件大小不超过15.5Kb，如果超过了，超过的部分要自己加载到RAM中；

替换方法是使用winhex，具体操作可以看参考贴③，④；强调一点，winhex必须要以管理员方式打开，要不然物理磁盘打不开；
linux环境下用dd命令更方便，比如把led程序写到uboot块；
sudo dd if=led.bin of=/dev/sdx bs=512 seek=65
