本文介绍了MCP2210 USB转SPI转换器的特性，包括其支持全速USB、HID设备无需驱动、可配置的VID/PID以及四种SPI模式。还详细说明了MCP2210评估板上的组件，如MCP23008、MCP3204、TC77和25LC08。通过示例展示了如何设置SPI参数以测试MCP23S08，并读取MCP3204 ADC采样值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

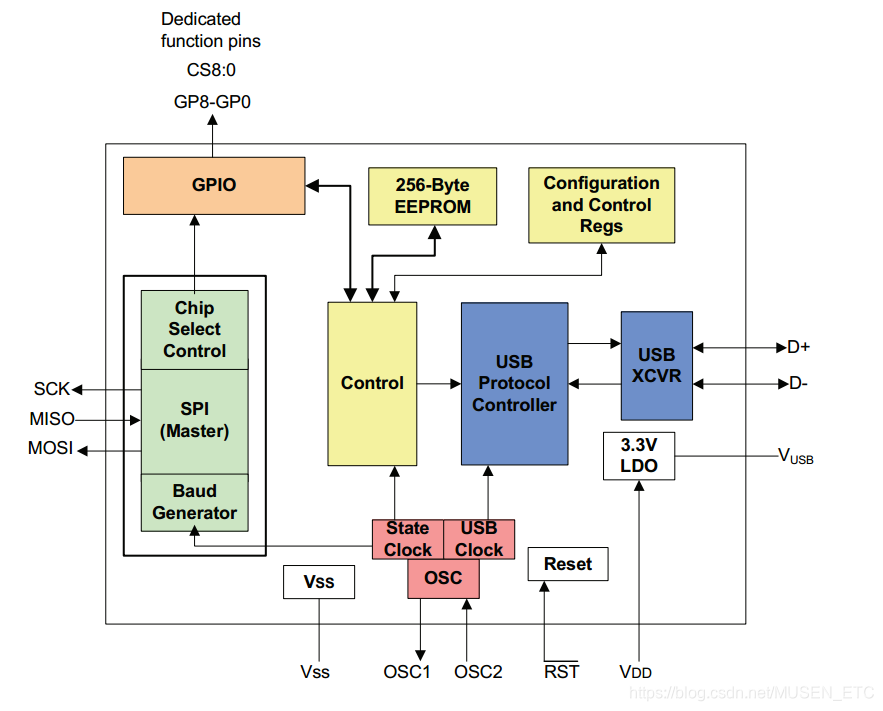

MCP2210 (Microchip)

支持 Full-Speed USB (12 Mb/s)
Human Interface Device (HID) device ——属于人机交互操作的设备，故无需安装驱动（built-in support on Windows® XP, Vista, 7, Linux and Mac OS®）
128-Byte Buffer to Handle Data Throughput: 64-byte transmit &64-byte receive
Fully Configurable VID, PID Assignments and String Descriptor (factory programming also available)——可以配置VID（Vendor ID，供应商识别码）和PID（Product ID，产品识别码）
Bus Powered (factory default) or Self-Powered (can be selected through special USB commands)——产品内嵌LDO，可以选择外部稳压供电或者内部稳压供电
支持四种SPI modes (Mode 0, 1, 2, 3)
Bit Rates from 1500 bps up to 12 Mbps 可调
9个片选信号
