绘制折线图

最新推荐文章于 2024-04-08 11:25:44 发布

MR_LP

最新推荐文章于 2024-04-08 11:25:44 发布

阅读量2.1k

点赞数

分类专栏：小技术文章标签： iOS 代码便于改变折线图 objective-c

本文链接：https://blog.youkuaiyun.com/MR_LP/article/details/49907583

版权

本文介绍如何在iOS应用中使用Objective-C创建自定义折线图视图SHLineGraphView。内容包括设置起点和终点绘制线段，处理横纵坐标，设置图层，绘制点及动画效果，添加点击事件，以及实现数值变化时折点颜色变化等功能。示例代码和完整Demo可在GitHub获取。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实现效果:

代码原型:SHLineGraphView 大家可以自行下载,文档最低部有注释版的示例代码.

示例实现了超过具体数值可以将点替换为特定图片,将竖轴开始的数值从特定数值开始,同时支持多条线段同时绘制.

首先在这里解释一下下面的两个方法,

关于绘制线段,首先需要的就是一个起点,也就是CGPathMoveToPoint

之后我们还需要一个终点,也就是CGPathAddLineToPoint

使用的时候需要注意,第一个参数是你所需要绘制的路径CGMutablePathReflinesPath =CGPathCreateMutable();

//绘制横线的起点

CGPathMoveToPoint(linesPath,NULL, currentLabelPoint.x+ xIntervalInPx/2, currentLabelPoint.y);

//绘制横线的距离长度

CGPathAddLineToPoint(linesPath,NULL, currentLabelPoint.x+ xIntervalInPx/2, currentLabelPoint.y- intervalInPx1);

当我们给定了线段的起点和终点的时候,我们就能够在图层上成功的绘制一条线段了

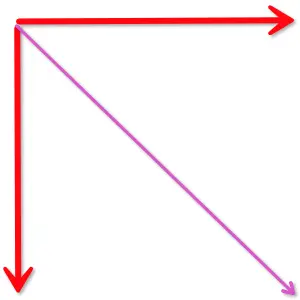

需要注意,我们绘制线段的起点都是图层的左上角

1.首先来看主视图中都需要填写什么信息

- (void)viewDidLoad
{
  [super viewDidLoad];

    //设置折线图的大小
    SHLineGraphView *_lineGraph = [[SHLineGraphView alloc] initWithFrame:CGRectMake(0, 0,  SCREEN_WIDTH * 2, SCREEN_HEIGHT/2)];

//==============================================================================================
//
//                                        第一幅 折线图
//
//==============================================================================================
    NSDictionary *_themeAttributes = @{
                                       //横轴字的颜色
                                       kXAxisLabelColorKey : [UIColor blackColor],
                                       kXAxisLabelFontKey : [UIFont fontWithName:@"TrebuchetMS" size:10],
                                       //竖轴的字颜色
                                       kYAxisLabelColorKey : [UIColor blackColor],
                                       kYAxisLabelFontKey : [UIFont fontWithName:@"TrebuchetMS" size:10],
                                       //距离两边的距离
                                       kYAxisLabelSideMarginsKey : @10,
                                       //坐标线的颜色
                                       kPlotBackgroundLineColorKye : [UIColor colorWithWhite:0.8 alpha:1.000]
                                       };

    _lineGraph.themeAttributes = _themeAttributes;
    //数值最大值
    _lineGraph.yAxisRange = @(200);
    //竖轴开始坐标数值
    _lineGraph.startYAxisRange = @(0);
    //竖轴点的间距
    _lineGraph.PX_IN_Y = @(20);
    //竖轴点的个数
    _lineGraph.COUNT_IN_Y = @(10);
    //设置最大值
    _lineGraph.MAX_Range_1 = @(110);
    //设置最小值
    _lineGraph.MIN_Range_1 = @(40);
    //Y轴单位文字
    _lineGraph.yAxisSuffix = @"(千克)";

    //点的标题文字
//    NSArray
