【ETH】以太网----PHY芯片LAN8720A----电路原理图

---

一、LAN8720A----简介

LAN8720A 是低功耗的 10/100M 以太网 PHY 层芯片，I/0 引脚电压符合EEE802.3-2005 标准，支持通过 RMI 接口与以太网 MAC 层通信，内置 10-BASE-T/100BASE-TX 全双工传输模块，支持 10Mbps 和 100Mbps。

LAN8720A 可以通过自协商的方式与目的主机最佳的连接方式(速度和双工模式)，支持 HPAuto-MDIX 自动翻转功能，无需更换网线即可将连接更改为直连或交又连接。

LAN8720A 的主要特点如下:

• 高性能的 10/100M 以太网传输模块
• 支持 RMII 接口以减少引脚数
• 支持全双工和半双工模式
• 两个状态 LED 输出
• 可以使用 25M 晶振以降低成本
• 支持自协商模式
• 支持 HP Auto-MDIX 自动翻转功能
• 支持 SMI 串行管理接口
• 支持 MAC 接口

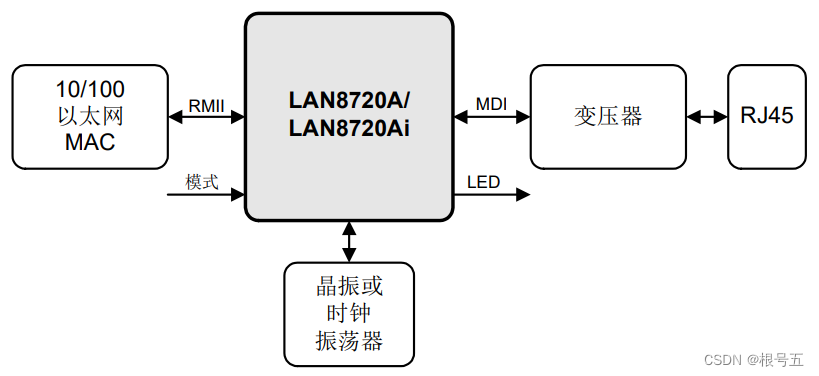

LAN8720A----系统框图

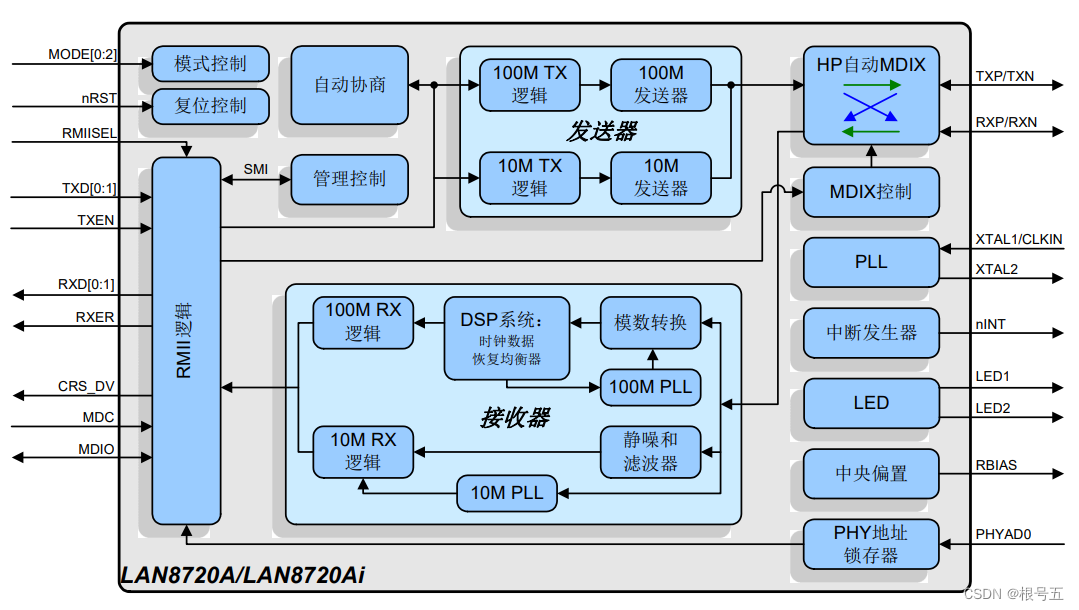

LAN8720A----内部架构

二、LAN8720A----引脚说明

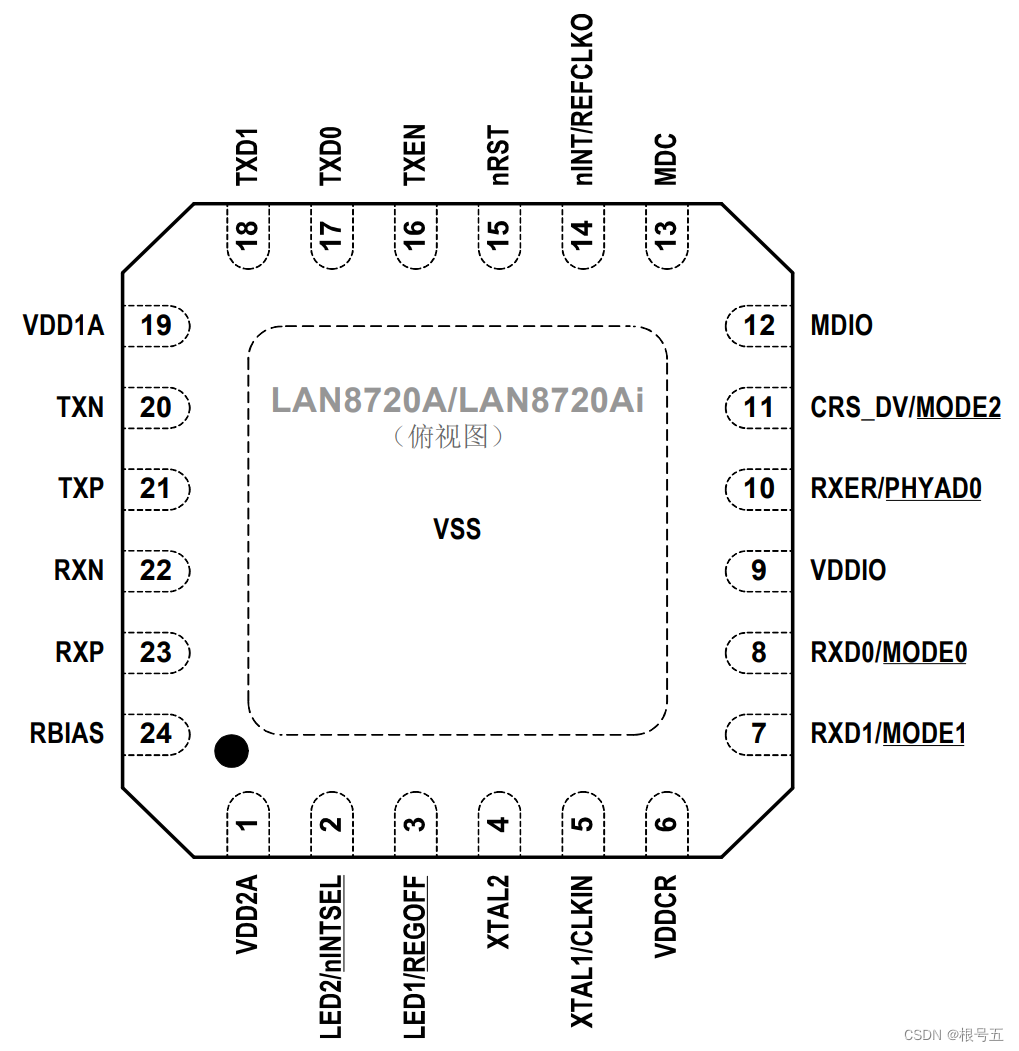

LAN8720A----引脚图

LAN8720A----引脚说明表

引脚编号	符号	名称	说明
1	VDD2A	+3.3V通道2模拟端口电源	通道2和内部稳压器的+3.3V模拟端口电源
2	LED2	链路速度LED指示	当工作速度为100 Mbps时，该引脚将驱动为有效状态。 当工作速度为10 Mbps时，或者线路隔离期间，该引脚处于无效状态。
	nINTSEL	14引脚(nINT/REFCLKO) 功能选择配置引脚	当引脚 悬空或拉高至 VDD2A 时(默认)，REF_CLK输入模式，nINT/REFCLKO是低电平有效的中断输出。 当引脚拉低接地时，REF_CLK输出模式，nINT/REFCLKO是REF_CLK的时钟源。
3	LED1	链路活动LED指示	该引脚在检测到有效链路时，驱动为有效状态，在检测到活动时闪烁。
	REGOFF	稳压器关闭配置脚	该配置脚用于禁止内部1.2V稳压器。禁止稳压器时，必须向VDDCR提供外部1.2V电压。 当REGOFF通过外部电阻拉高至VDD2A时，禁止内部稳压器。 当REGOFF悬空或拉低时，使能内部稳压器 （默认）。
4	XTAL2	外部晶振输出	外部晶振输出
5	XTAL1	外部晶振输入	外部晶振输入
	CLKIN	外部时钟输入	单端时钟振荡器输入。 注：使用单端时钟振荡器时，不得连接XTAL2。
6	VDDCR	+1.2V数字内核电源	除非通过REGOFF 配置脚配置为稳压器关闭模式，否则由片上稳压器供电。 注： 应在该引脚上使用并联接地的1 μF和470 pF 去耦电容。
7	RXD1	接收数据1	收发器在接收路上的通道1。
	MODE1	PHY工作模式1配置脚	该配置脚搭配MODE0和MODE2用于设置默认PHY 模式。
8	RXD0	接收数据0	收发器在接收路上的通道0。
	MODE0	PHY工作模式0配置脚	该配置脚搭配MODE1和MODE2用于设置默认PHY模式。
9	VDDIO	+1.6V到+3.6V可变I/O电源	+1.6V到+3.6V可变I/O电源
10	RXER	接收错误	该信号置为有效时表示在当前从收发器传输的帧中检测到错误。
	PHYAD0	PHY地址0配置脚	该配置脚用于设置收发器的SMI地址。
11	CRS_DV	载波侦听/接收数据有效	该信号置为有效时表示接收介质处于非空闲状态。当接收到10BASE-T数据包时，CRS_DV置为有效，但RXD[1:0]保持低电平，直到接收到SFD字节（10101011）为止。 注： 根据RMII标准，在10BASE-T半双工模式 下，发送的数据不环回到接收数据引脚。
	MODE2	PHY工作模式2配置脚	该配置脚搭配MODE0和MODE1用于设置默认PHY模式。
12	MDIO	SMI数据输入/输出	串行管理接口数据输入/输出
13	MDC	SMI时钟	串行管理接口时钟
14	nINT	中断输出	低电平有效中断输出。放置一个上拉至VDDIO的外部电阻
	REFCLKO	参考时钟输出	REFCLKO可通过nINTSEL配置脚来选择。 此可选50MHz时钟输出源于25MHz晶体振荡器。
15	nRST	外部复位	系统复位。该信号低电平有效。
16	TXEN	发送使能	指示TXD[1:0]上存在有效的发送数据。
17	TXD0	发送数据0	MAC使用该信号将数据发送到收发器。
18	TXD1	发送数据1	MAC使用该信号将数据发送到收发器。
19	VDD1A	+3.3V通道1模拟端口电源	通道1的+3.3V模拟端口电源
20	TXN	以太网TX/RX负通道1	发送/接收负通道1
21	TXP	以太网TX/RX正通道1	发送/接收正通道1
22	RXN	以太网TX/RX负通道2	发送/接收负通道2
23	RXP	以太网TX/RX正通道2	发送/接收正通道2
24	RBIAS	外部1%偏置电阻输入	该引脚需要通过12.1 kΩ（1%）电阻接地。

三、LAN8720A----电路原理图

1. REF_CLK输入模式

在REF_CLK输入模式下，50 MHz REF_CLK在XTAL1/CLKIN引脚上进行驱动。
使用该模式时，必须在器件外部为 REF_CLK提供50 MHz时钟源，该时钟被驱动到MAC和PHY。

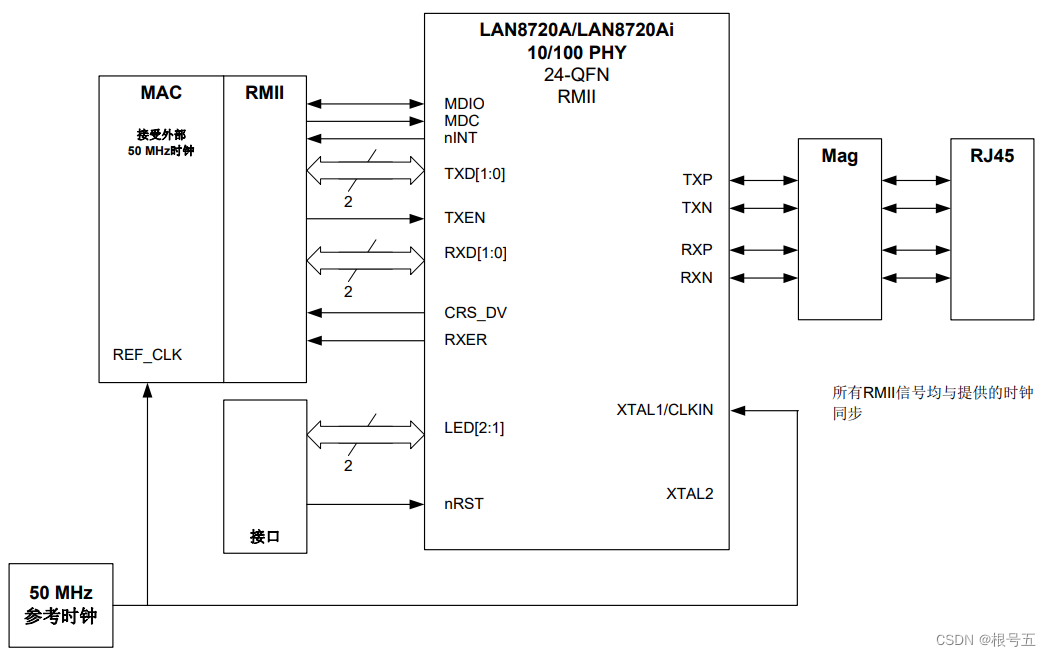

为REF_CLK提供外部50 MHz时钟源，具体如下图：

2. REF_CLK输出模式

为降低BOM成本，该器件配备通过低成本25 MHz基频晶振来生成RMII REF_CLK信号的功能。
与通常需要50 MHz的3次谐波晶振相比，这类晶振价格更低廉。MAC必须支持外部时钟才能使用该功能。

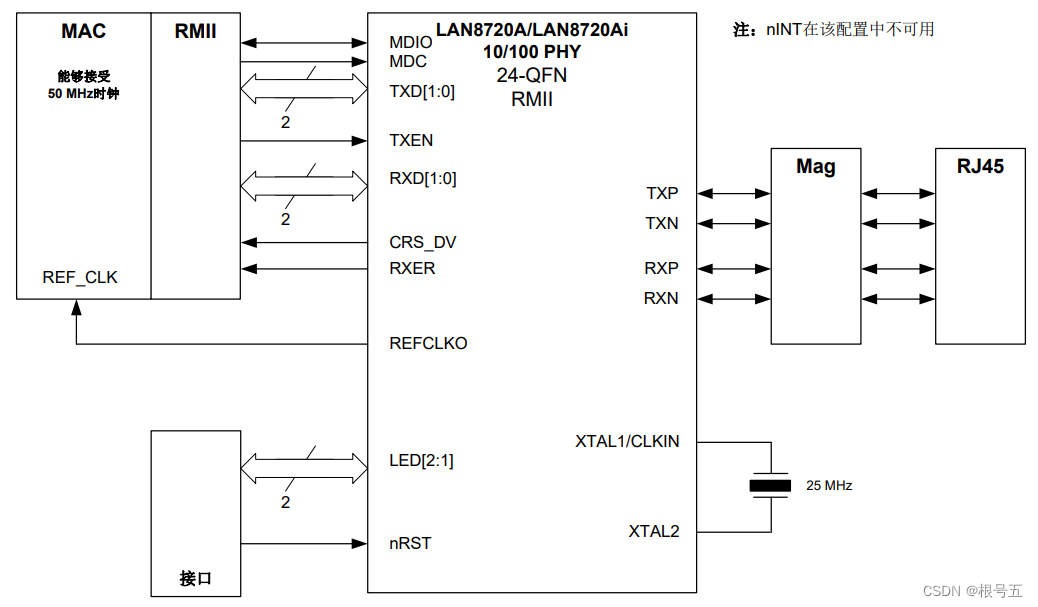

通过25 MHz晶振生成REF_CLK，具体如下图：

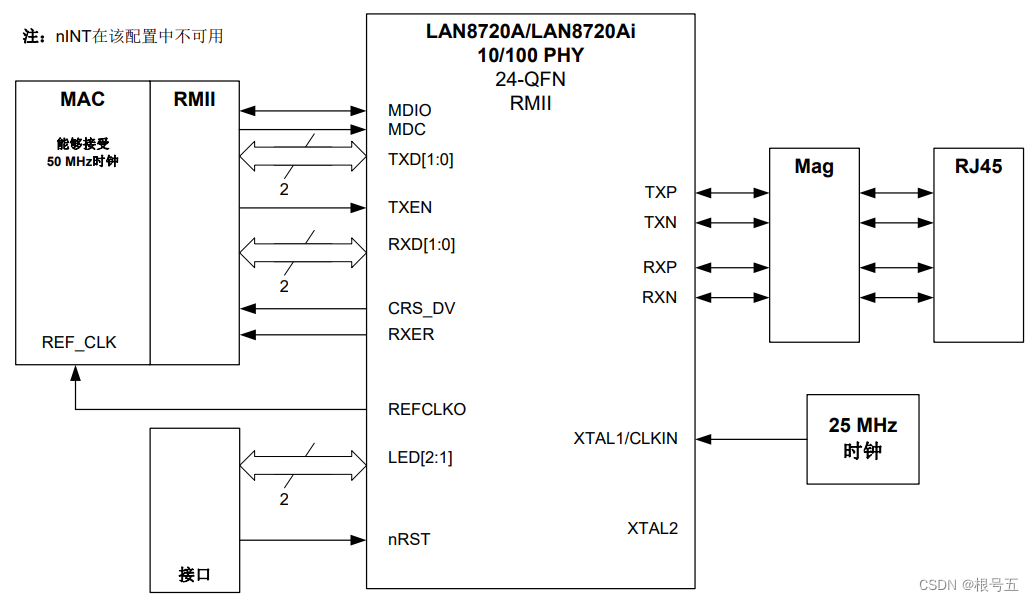

通过外部25 MHz时钟源生成REF_CLK，具体如下图：

---

未完，待续。。。。。
