【干货分享】STC内部扩展RAM的应用

前言

RAM是存放程序运行过程中随机变量的数据空间。51单片机默认的内部RAM只有128字节，后面的型号RAM的空间也是越来越大。对于编程者来说，一个RAM的空间越大，写起程序来就会越容易越舒服。

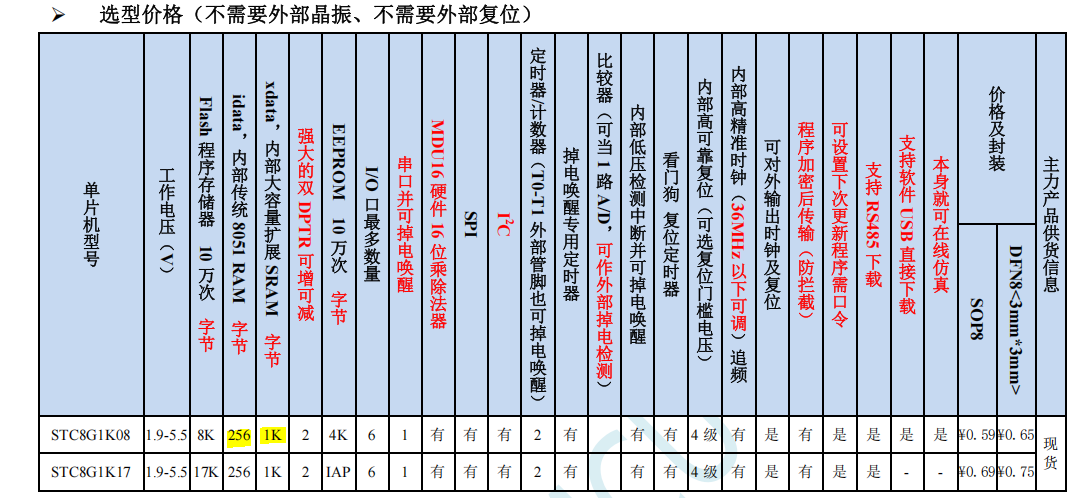

最近在做产品选型的过程中，发现STC数据手册既有RAM，又有SRAM。并且SRAM居然是RAM的4倍。如果是这样的话，编程起来的舒适感就要大大提高了。但是又不确定该怎么去使用，因为之前没接触过这一块。所以专门花了点时间去研究了一下。

STC内部扩展RAM的应用

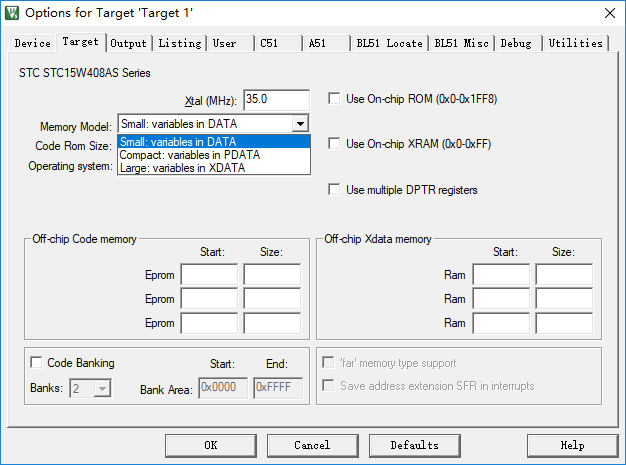

STC内部扩展RAM的应用：在KEIL中的Memory Model是可以直接选择我们要使用的RAM的。

• Small：所以缺省变量参数均装入单片机内部的128K RAM中。优点是访问速度快，缺点是空间有限，而且堆栈空间分配比较少，难以把握。
• Compact：所有缺省变量均位于单片机内部256字节RAM中，和在small模式中使用关健字pdata来定义变量的效果相同，对于只有128字节的单片机，使用此模式定义变量超过128字节时，程序将出错。优点是空间较small模式宽裕，速度较small慢，但较large要快，是一种中间状态。
• Large：所有缺省变量可放在多达1KB的RAM区，包括内部RAM和外部RAM，和使用关健字xdata来定义变量的效果相同。这种模式的优点是空间大，可存变量多，缺点是访问速度慢，尤其对于2个以上的多字节变量访问速度来说更是如此。 
• 这里的选择是指没有明确指定存储类型的变量，函数参数等数据默认的存储区域。

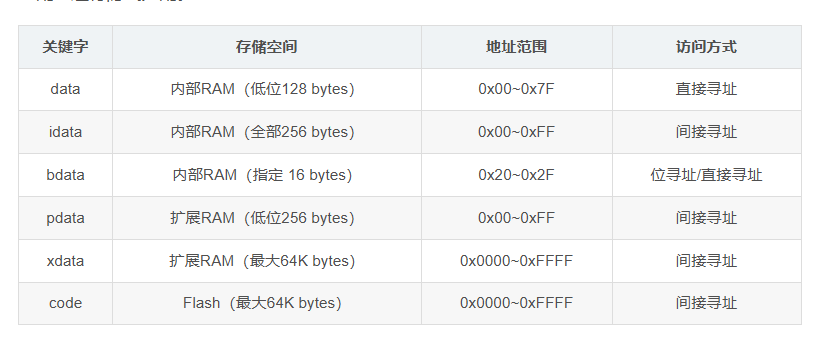

我们可以通过DATA、PDATA、XDATA关键字定义变量时直接指定存储的区域。举个例子：

#define ADC_SAMPLE_COUNT 500
unsigned int data adc_buf[ADC_SAMPLE_COUNT];  //默认用RAM存储，内存不足，编译失败
unsigned int pdata adc_buf[ADC_SAMPLE_COUNT]; //存放到256K的RAM，编译通过
unsigned int xdata adc_buf[ADC_SAMPLE_COUNT]; //存放到1k的SRAM，编译通过

应用建议

默认开启Large模式，然后需要快速访问的变量用data声明放到快速访问区。
