VisionPro工具使用---＞零件尺寸测量与显示

零件尺寸测量与显示

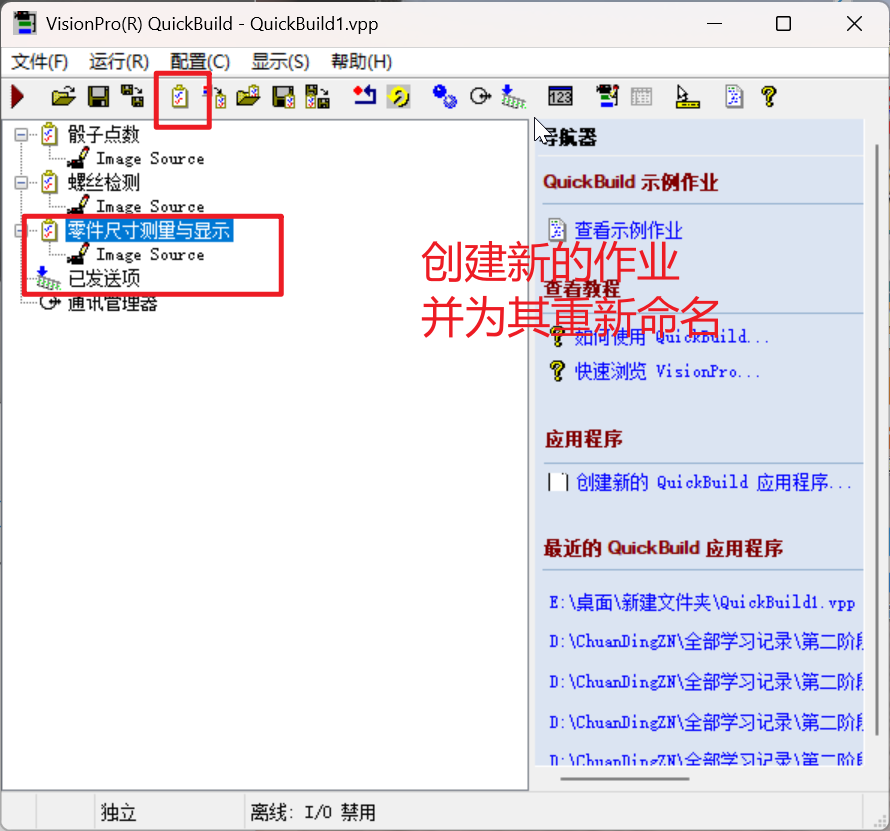

1.添加作业

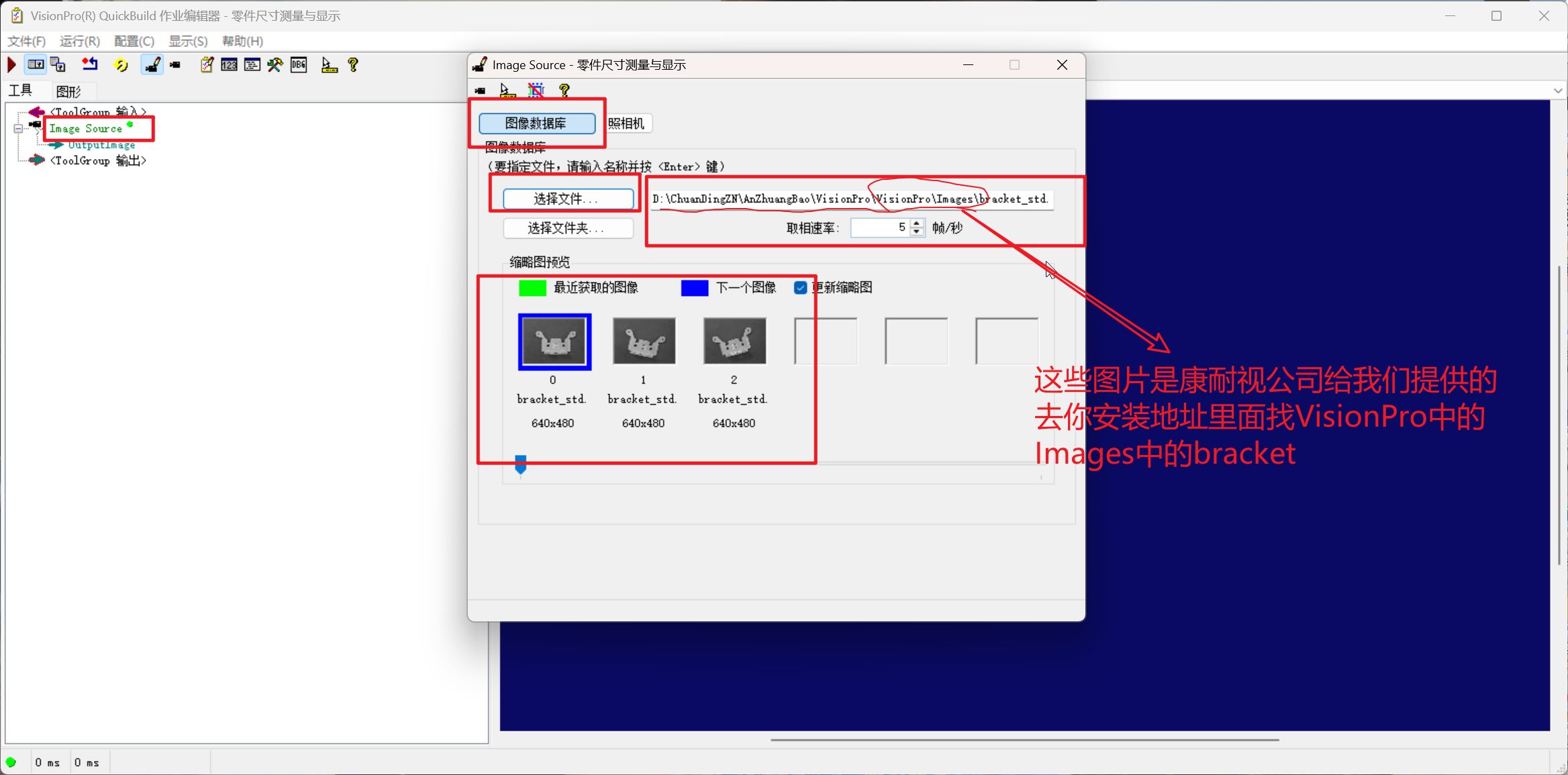

2.添加图片

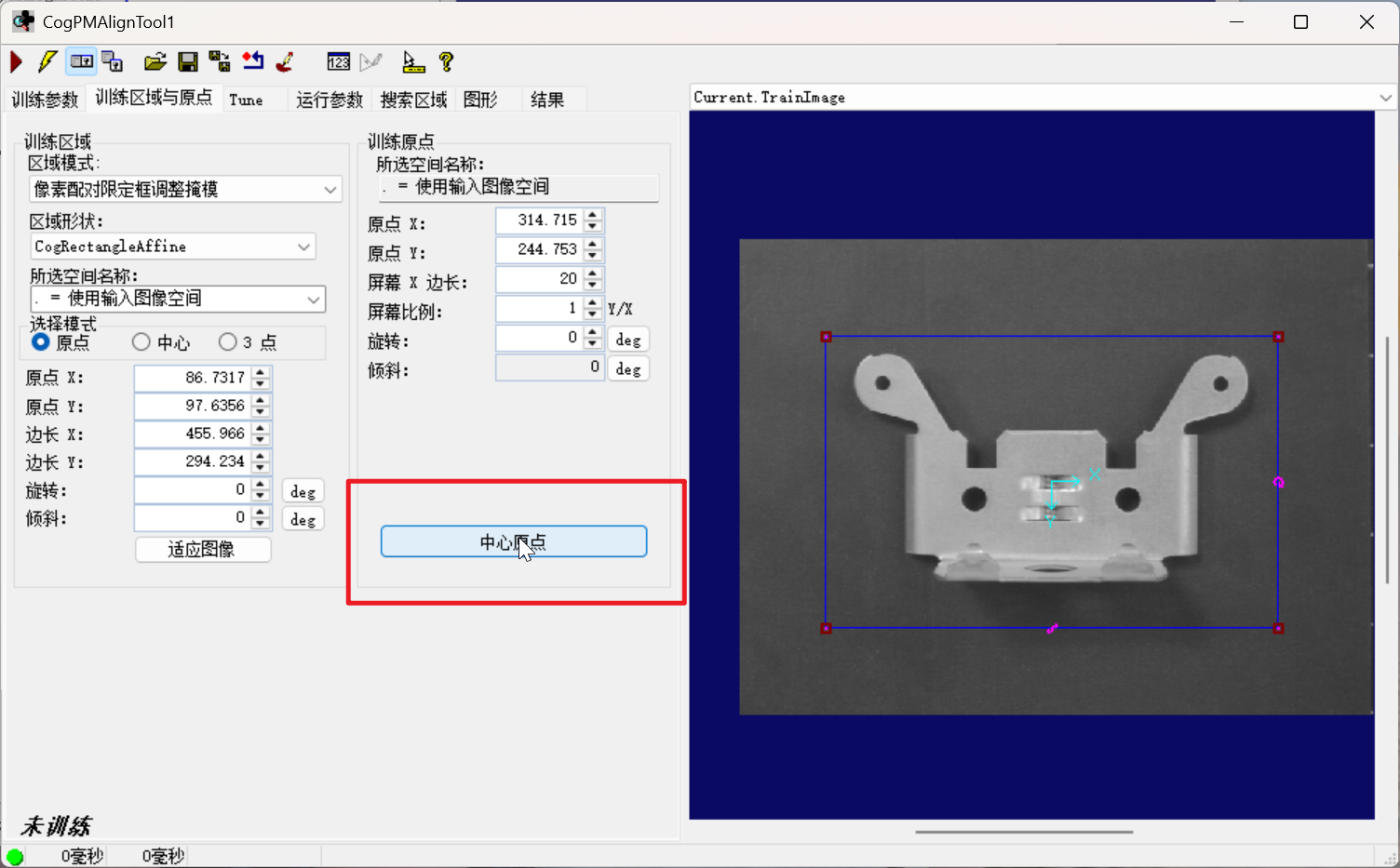

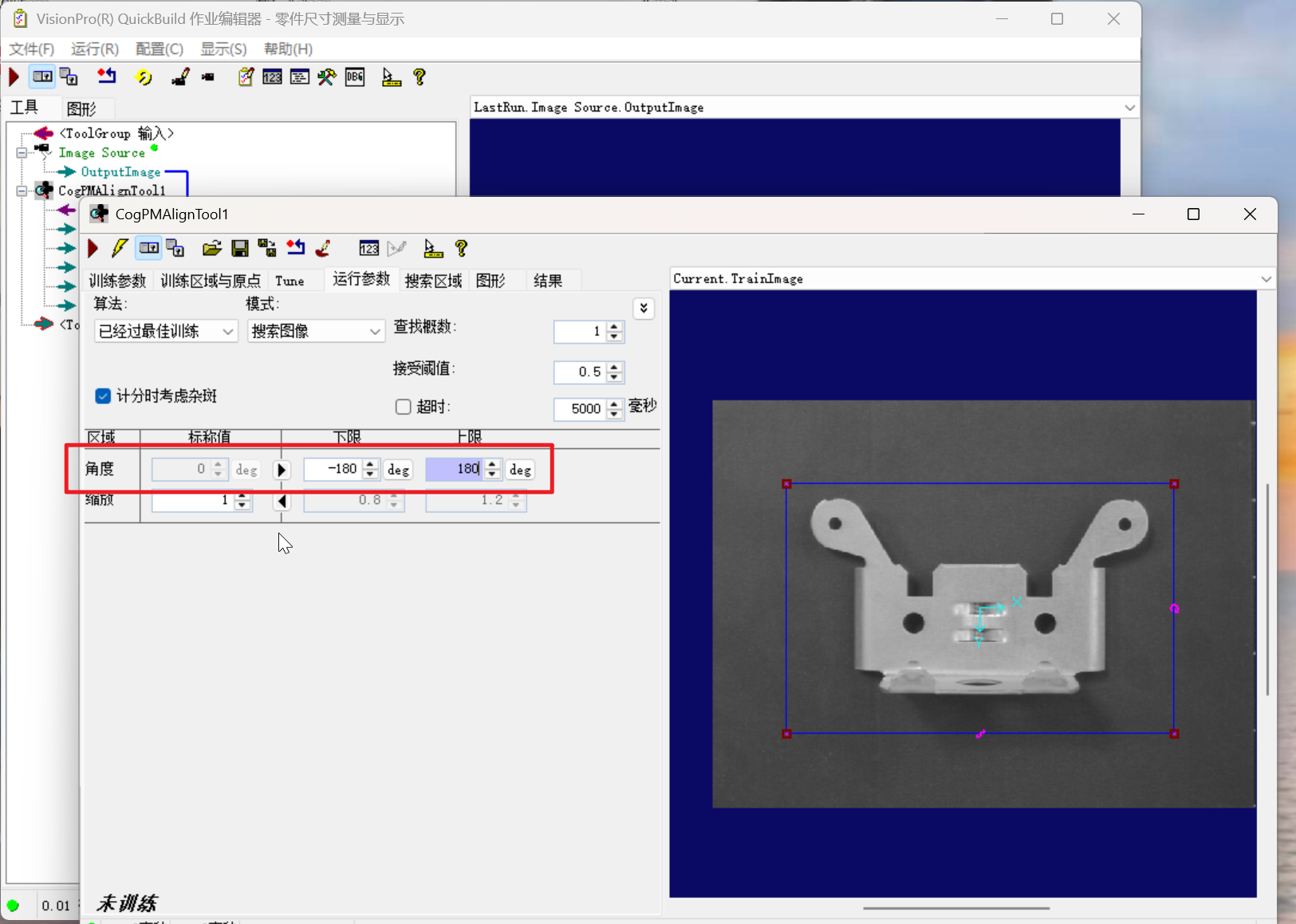

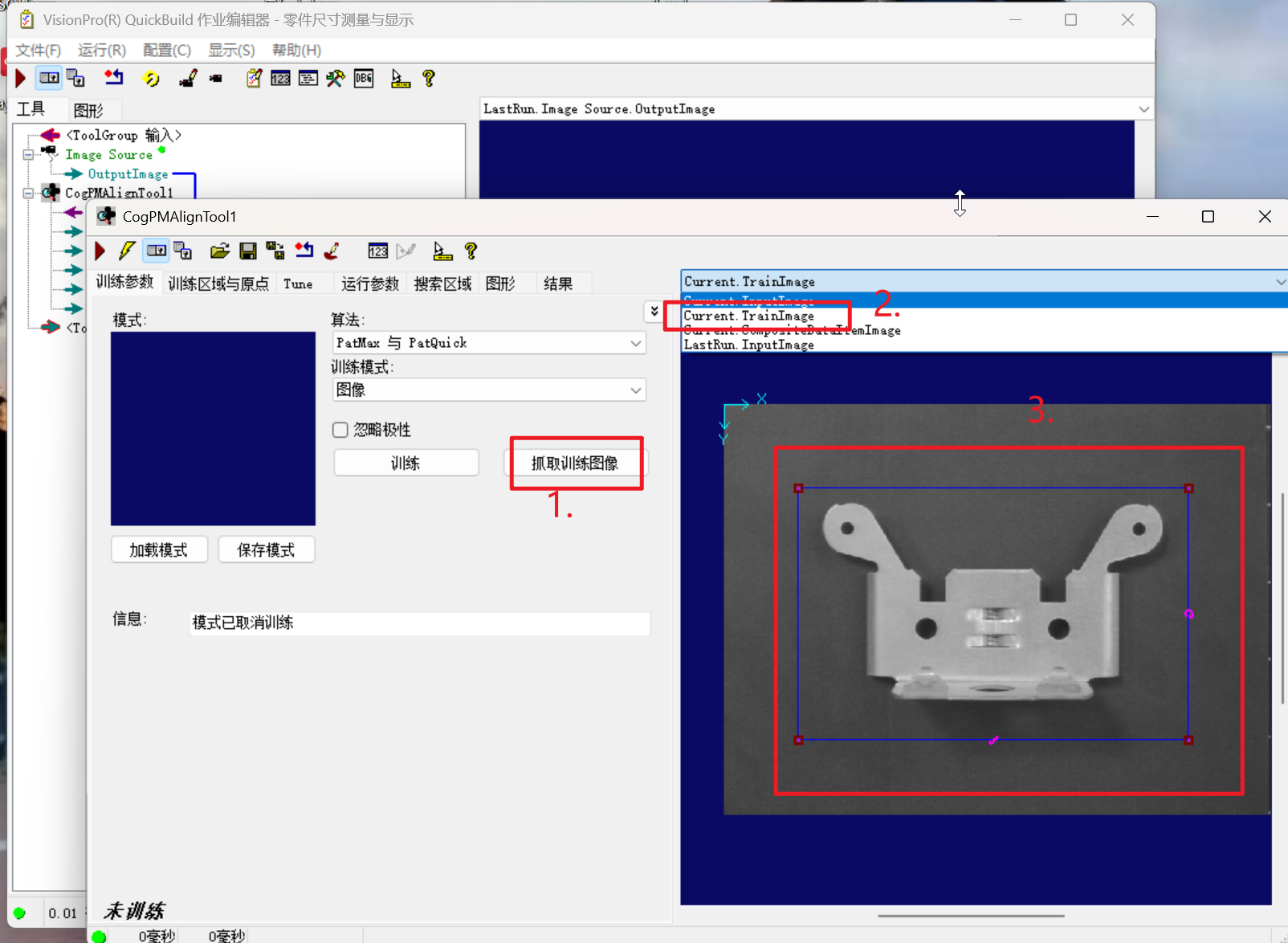

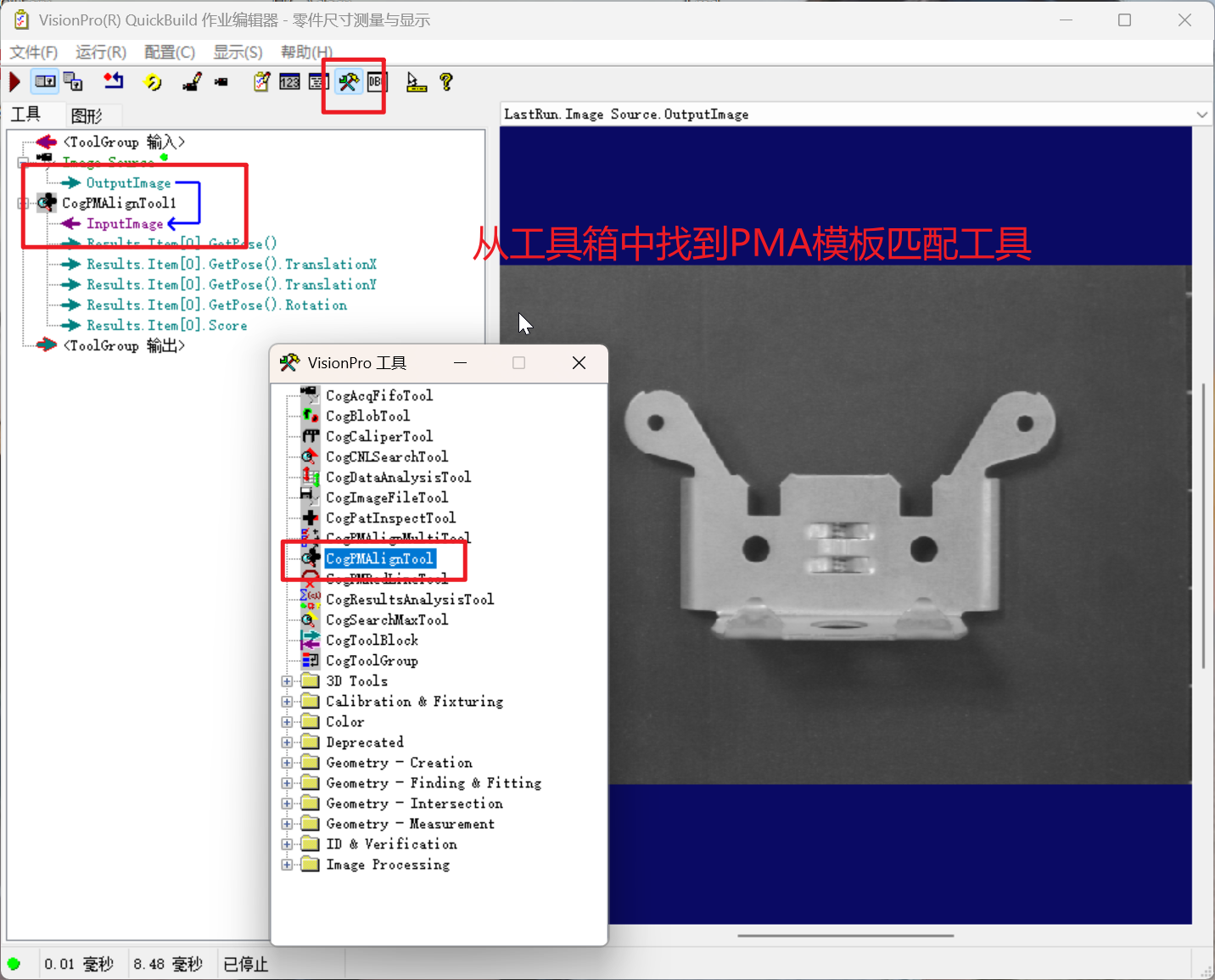

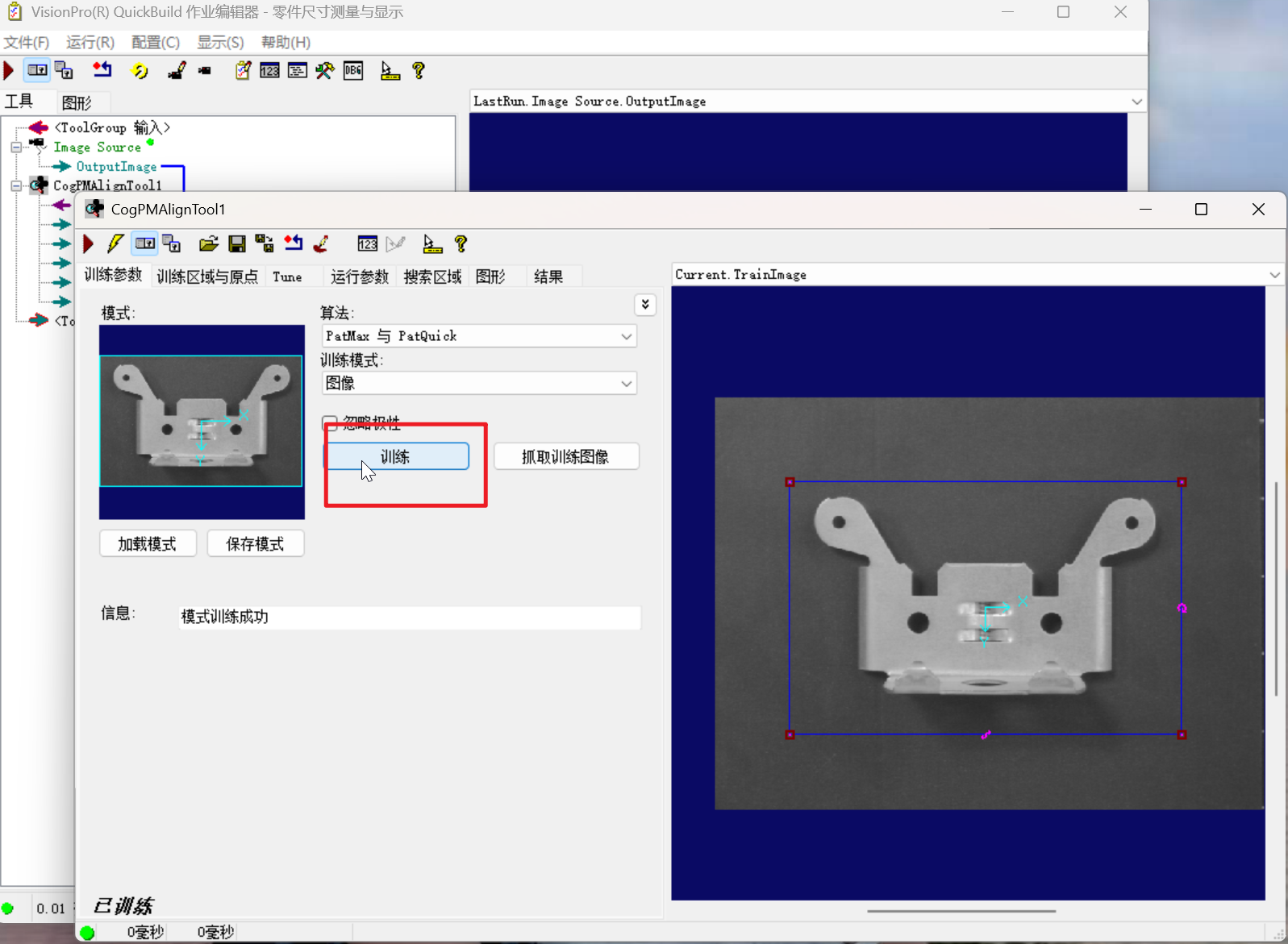

3.PMA模板匹配

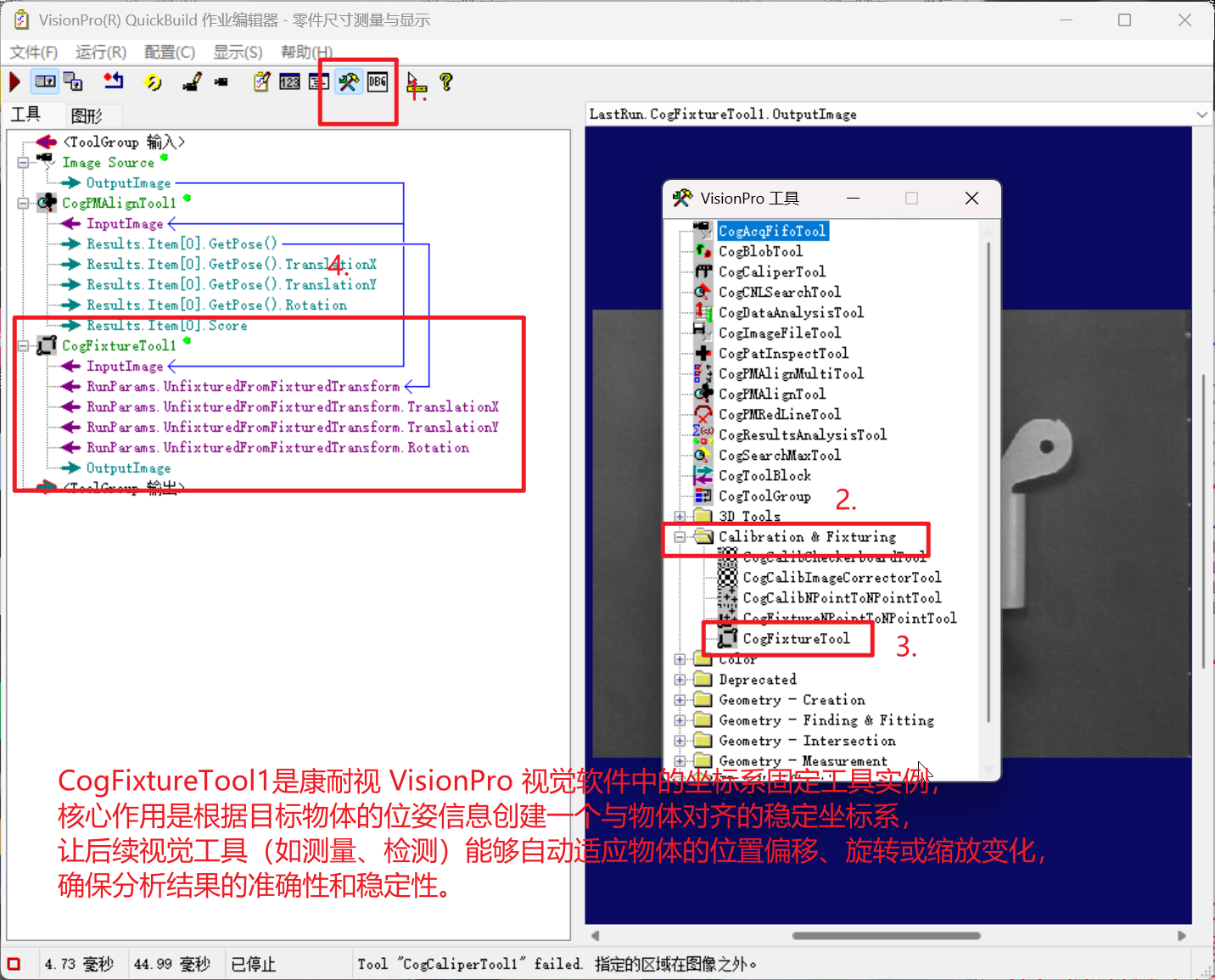

4.添加坐标转换工具

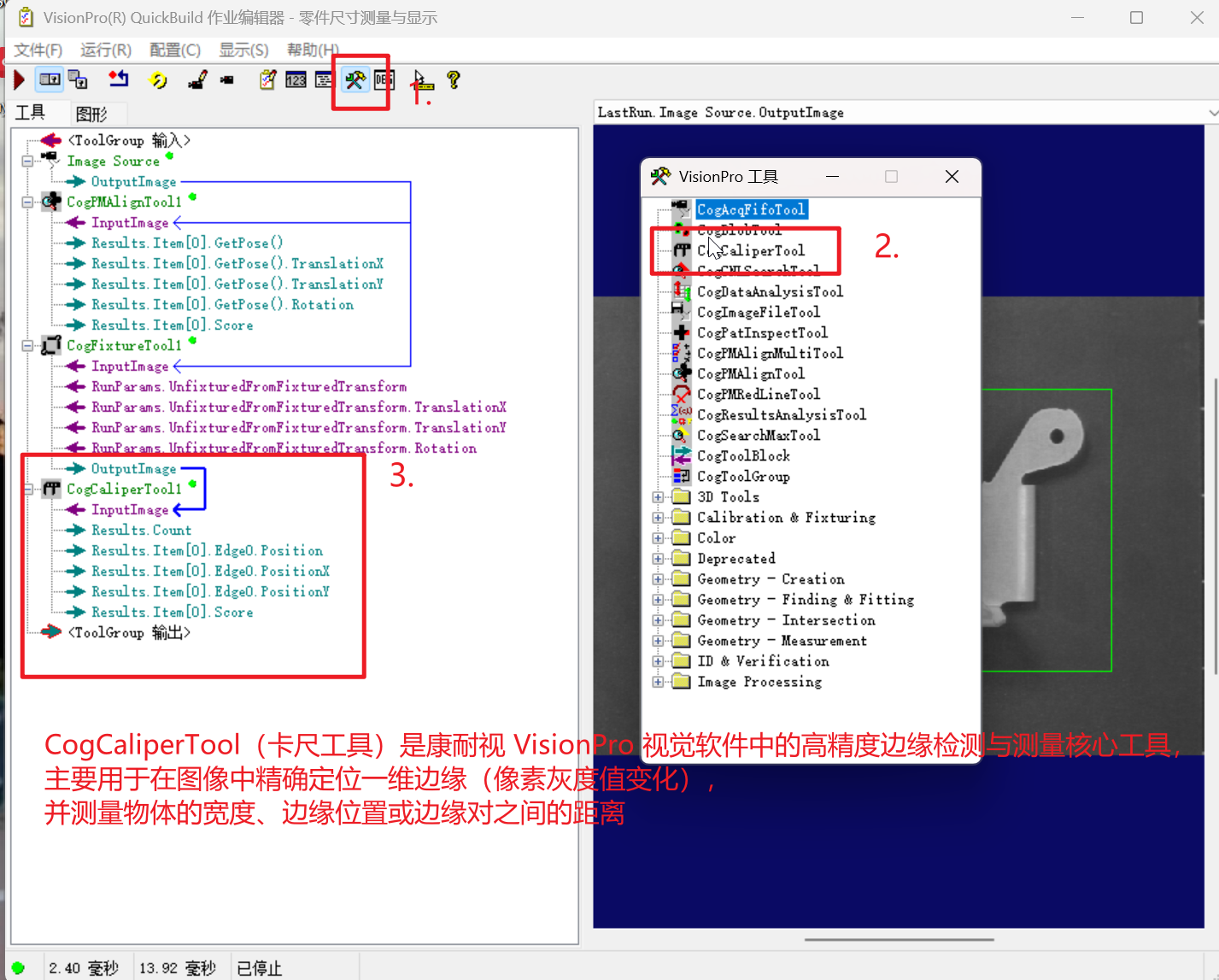

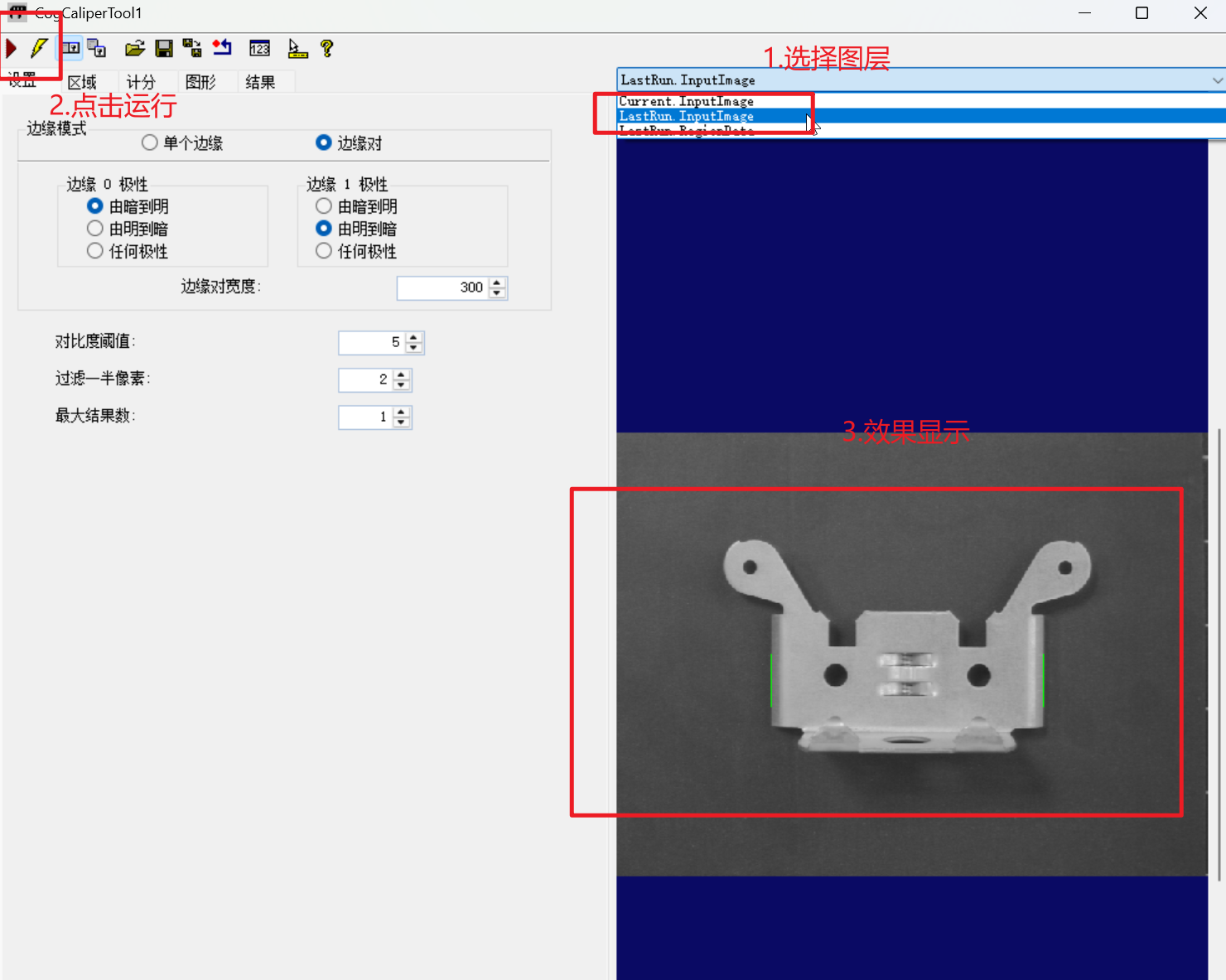

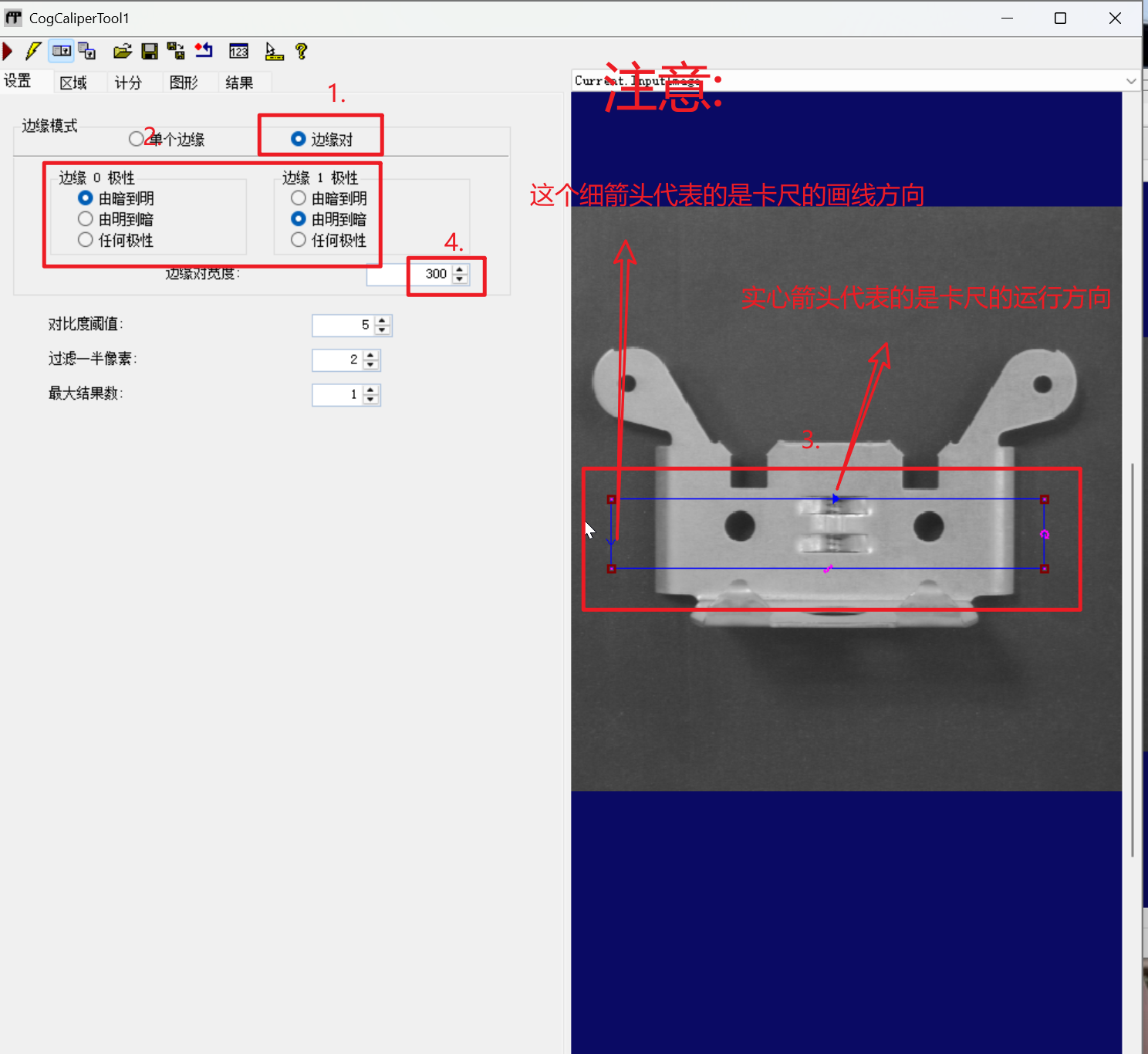

5.添加卡尺工具

核心功能与工作原理

1. 核心功能

• 单边检测：定位单个边缘的精确位置（如零件边缘、孔洞边缘）
• 边缘对测量：测量两个边缘之间的距离（如物体宽度、间隙大小）
• 边缘极性识别：区分亮到暗（LightToDark）或暗到亮（DarkToLight）的边缘过渡
• 高精度定位：提供亚像素级别的边缘位置测量，确保测量精度

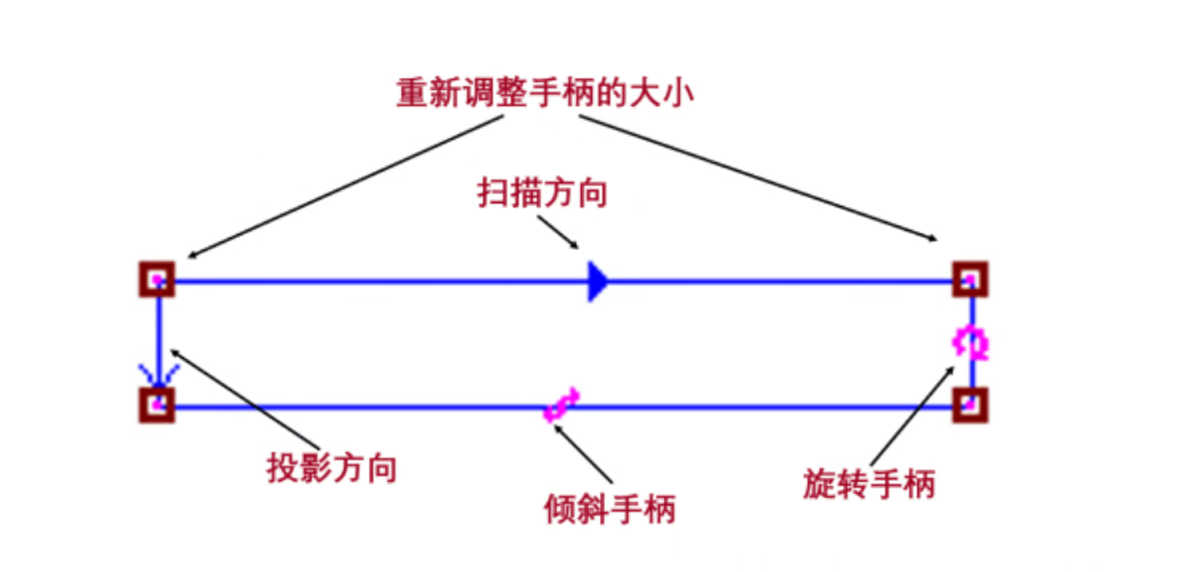

2. 工作原理

1. 投影分析：将图像沿指定方向（卡尺方向）投影，生成一维灰度剖面
2. 边缘检测：对灰度剖面应用高斯滤波和一阶导数运算，识别边缘位置
3. 边缘评分：根据边缘强度、对比度和形状等特征对检测到的边缘进行评分
4. 结果输出：输出边缘的精确坐标、边缘对之间的距离以及边缘质量信息

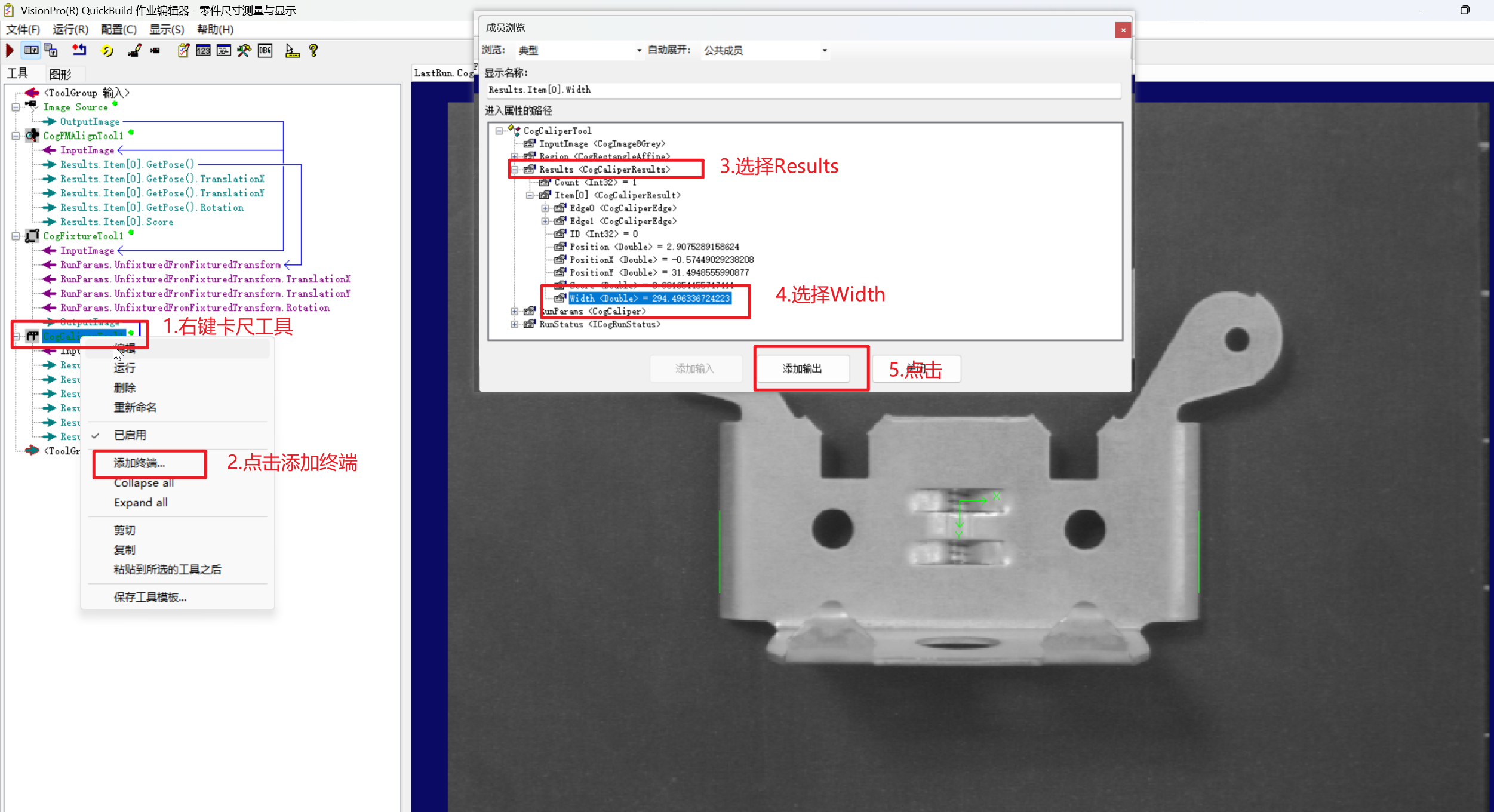

6.添加长度终端

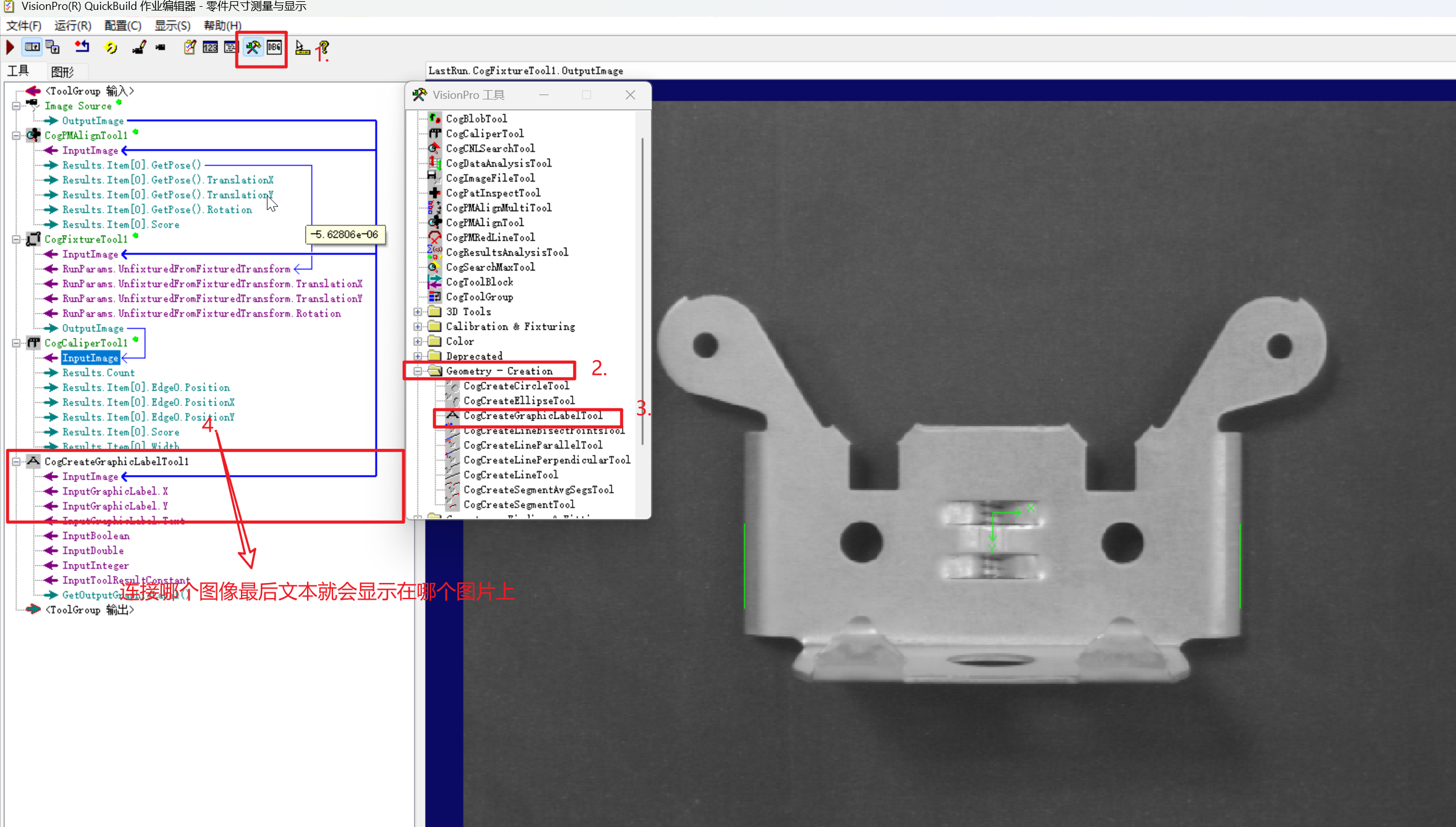

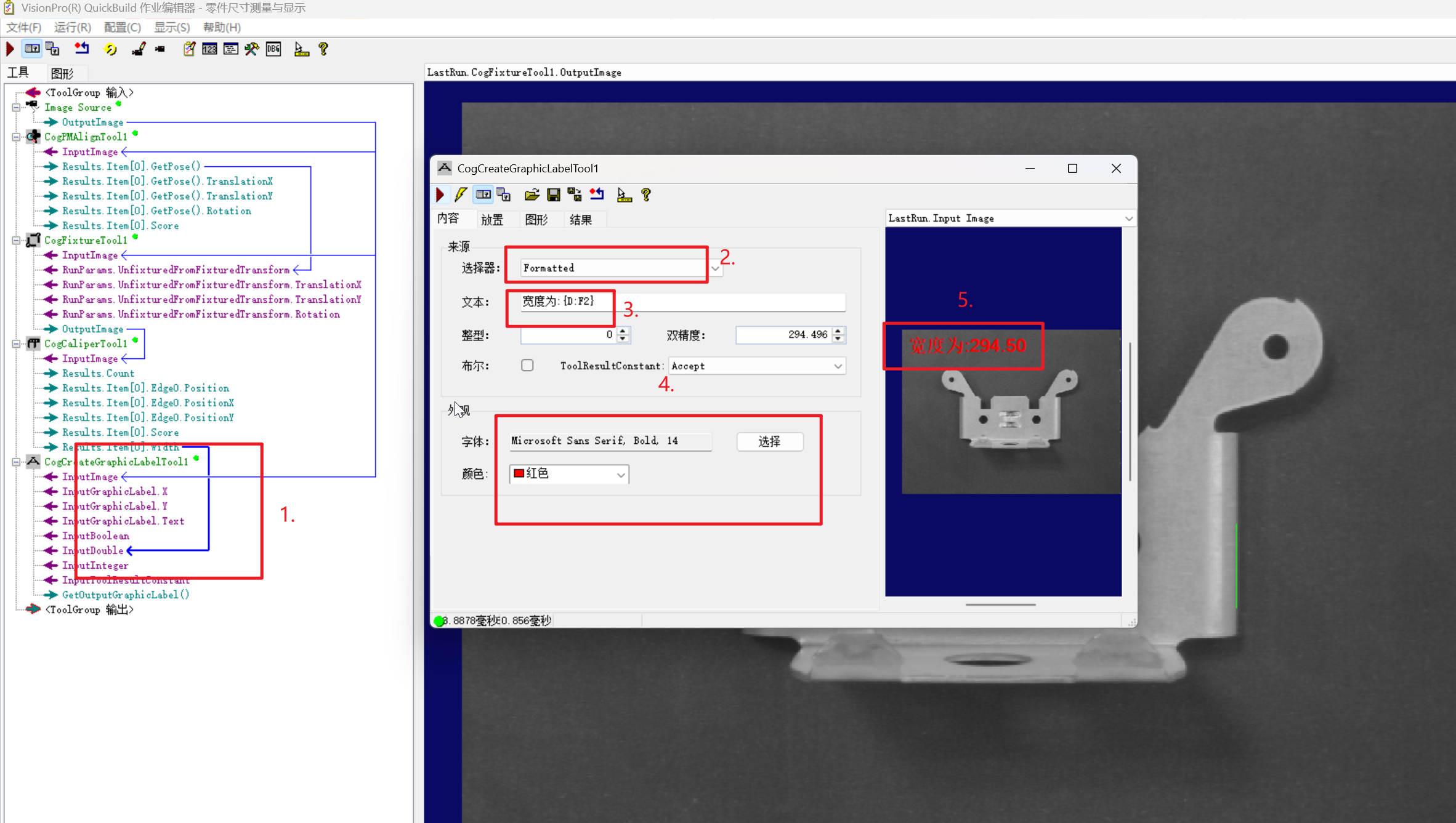

7.个数文本显示

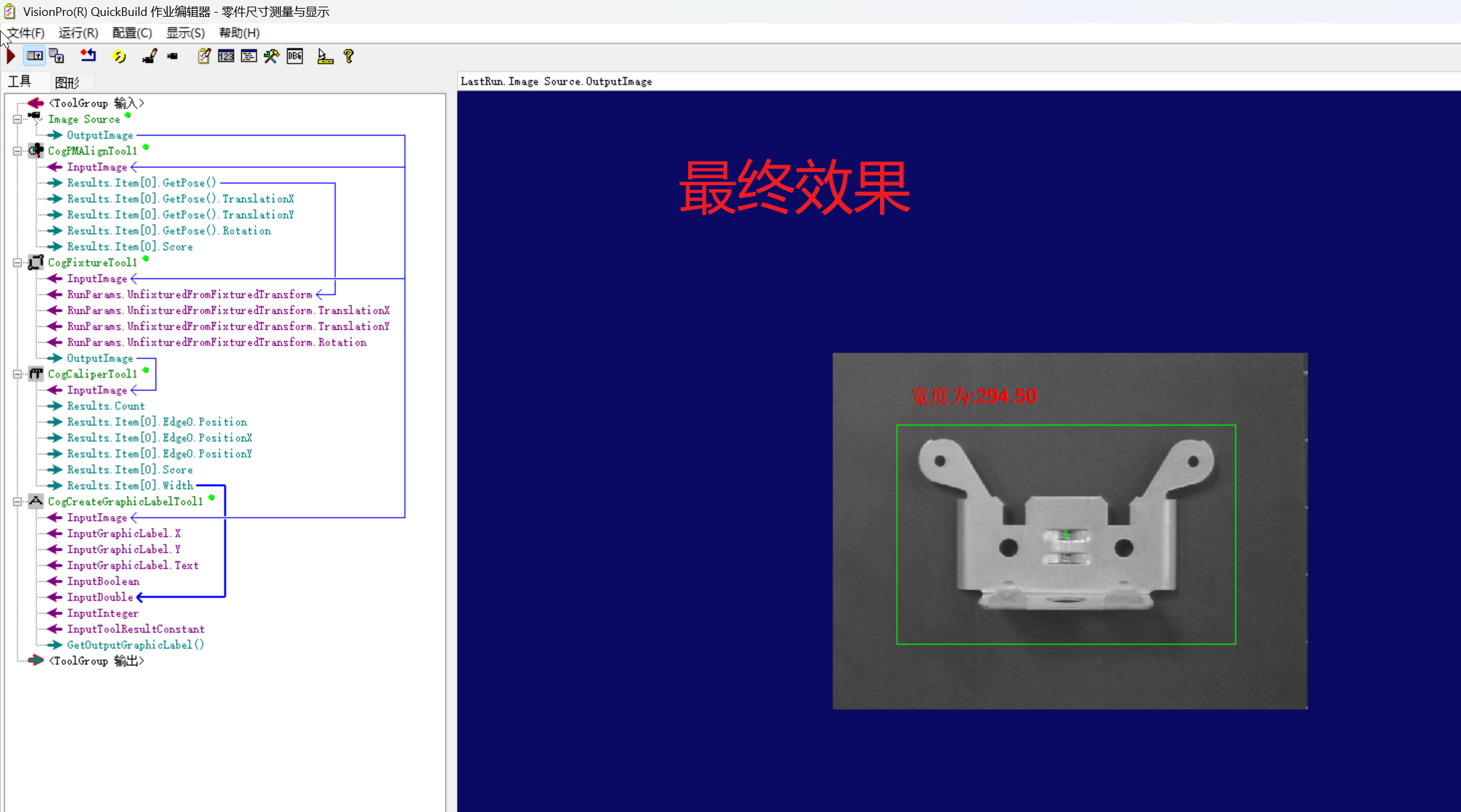

8.最终效果展示

零件尺寸测量与显示就到这里,用代码去显示测量结果和其他的工具详细使用下期敬请期待发布

希望对大家有所帮助。感谢大家的关注和点赞
