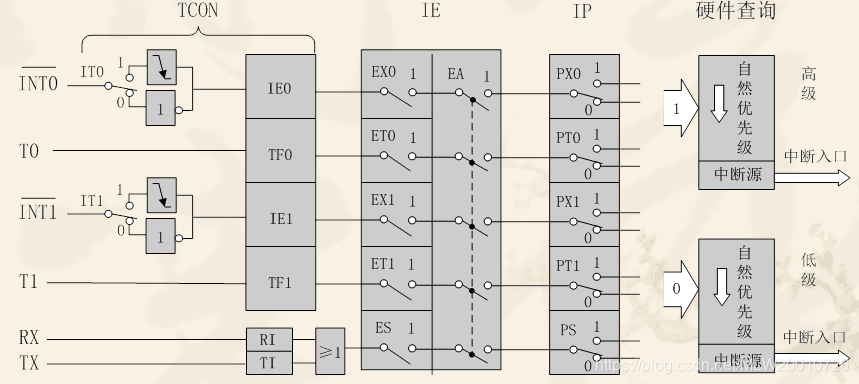

一·结构
1.(P3.2)可由IT0选择其为低电平有效还是下降沿有效。当CPU检测到P3.2引脚上出现有效的中断信号时,中断标志IE0置1,向CPU申请中断。
2. (P3.3)可由IT1选择其为低电平有效还是下降沿有效。当CPU检测到P3.3引脚上出现有效的中断信号时,中断标志IE1置1,向CPU申请中断。
3. TF0,单片机内部定时器 / 计数器T0溢出中断请求标志位。当定时器 / 计数器T0发生溢出时,置为TF0,并向CPU申请中断。
4.TF1,单片机内定时器 / 计数器T1溢出中断请求标志位。当定时器 / 计数器T1发生溢出时,置位TF1,并向CPU申请中断。
5.RI或TI,串行口中断请求标志。当串行口接收完一帧串行数据时置位RI或当串行口发送完一帧串行数据时置位TI,向CPU申请中断。

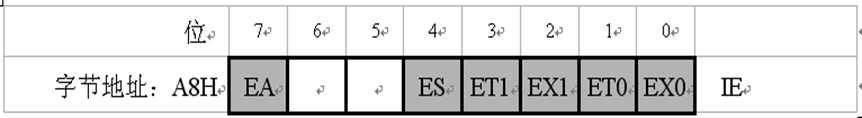

二.中断允许控制位
IT0,外部中断0触发方式位。(IT0=1,下降沿触发;IT0=0,低电平触发) IE0,外部中断0中断请求标志位。 IT1,外部中断1触发方式控制位。 IE1,外部中断1中断请求标志位。 TF0,定时 / 计数器T0溢出中断请求标志位。 TF1,定时 / 计数器T1溢出中断请求标志位。

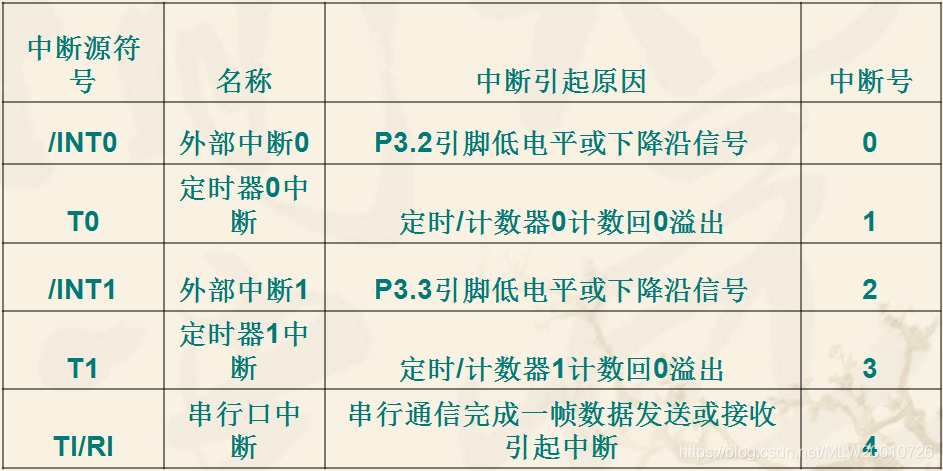

三,中断源
四,中断响应条件 1·中断源有中断请求; 2·此中断源的中断允许位为1; 3·CPU开总中断(EA=1)。 以外部中断0为例 EA=1; //打开总中断 EX0=1; //开外部中断0 IT0=0/1; //设置外部中断触发方式 中断服务函数
void int0 () interrupt 0
{
do anything that you want
}
