本文介绍了如何在大型企业网络环境中，通过路由重分发实现不同路由协议（RIP，OSPF）的协同工作，确保全网互通。实验中涉及GNS3模拟，配置包括VLAN划分、Trunk设置、单臂路由、三层交换机、静态默认路由等。在路由器和交换机上进行了详细配置，以满足全网连通的实验要求。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在大型的企业中，可能在同一网内使用到多种路由协议，为了实现多种路由协议的协同工作，路由器可以使用路由重分发（route redistribution）将其学习到的一种路由协议的路由通过另一种路由协议广播出去，这样网络的所有部分都可以连通了。为了实现重分发，路由器必须同时运行多种路由协议，这样，每种路由协议才可以取路由表中的所有或部分其他协议的路由来进行广播。并且在网络中还会涉及到其交换机需要连接多台PC，而与之对应的路由也需要接口连接，路由器的LAN接口数量有限，所以我们就需要用到trunk，下面，我们来做一个综合性的网络互联

实验软件：GNS3

涉及知识：vlan，trunk，单臂路由，三层交换，静态默认路由，rip，ospf，路由重分发

实验要求：全网互通

拓扑图如下：
在这里插入图片描述

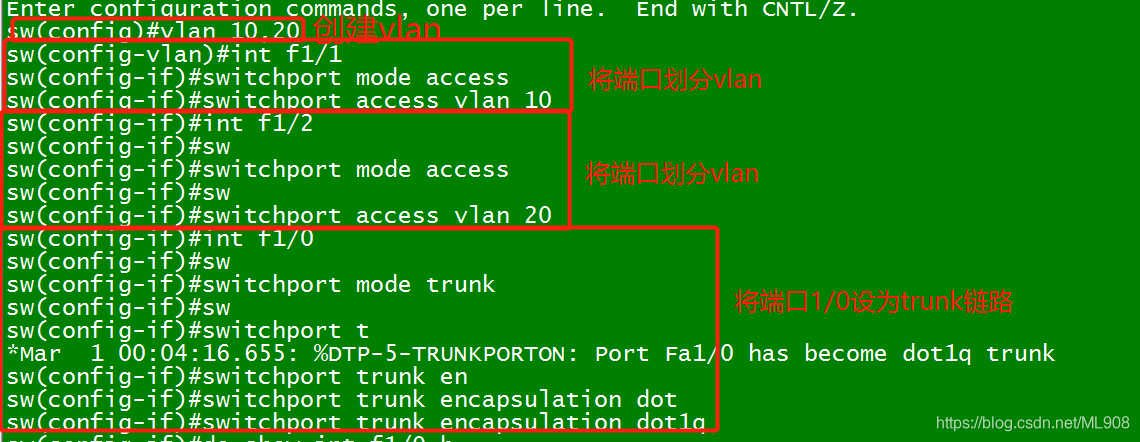

sw配置：首先，sw连接2台PC机以及一个路由，我们将sw交换机f1/1、f1/2分别划分vlan，并将f/10接口创建trunk接口，与路由器创建一条trunk链路，这里交换机起的时封装vlan以及解封vlan

r1配置：r1在这里两个接口，f0/1连接了与交换机的trunk链路，所以该接口也需要配置trunk，另外连接的trunk下面还有两个vlan及PC，所以我们需要为其配置子接口地址分别对应两台PC机并对子接口划分vlan，f0/0接口配置ospf并划分在area1当中，所以我们需要对其配置地址并宣告网段，另外应为r1下面有连接两台PC的子接口，所以也需要将两个子接口的直连网段重分发到area1当中
