OSPF虚链路

虚链路

虚连接是指在两台ABR之间，穿过一个非骨干区域（转换区域——Transit Area），建立的一条逻辑上的连接通道，可以理解为两台ABR之间存在一个点对点的连接。“逻辑通道”是指两台ABR之间的多台运行OSPF的路由器只是起到一个转发报文的作用（由于协议报文的目的地址不是这些路由器，所以这些报文对于它们是透明的，只是当作普通的IP报文来转发），两台ABR之间直接传递路由信息。这里的路由信息是指由ABR生成的type3的LSA，区域内的路由器同步方式没有因此改变

在这里插入图片描述

配置虚链路的规则及特点

虚链路必须配置在两台ABR路由器之间
传送区域不能是一个末梢区域
虚链路的稳定性取决于其经过的区域的稳定性
虚链路有助于提供逻辑冗余

虚链路配置命令：
Router（config-router）#area area-id vritual-link router-id

下面我们来配置一个虚链路的实例，首先先构造一个拓扑图，如下：
在这里插入图片描述
下面我们来进行相应的配置
一、首先我们需要先将各个路由器的接口配好地址并对网段进行宣告

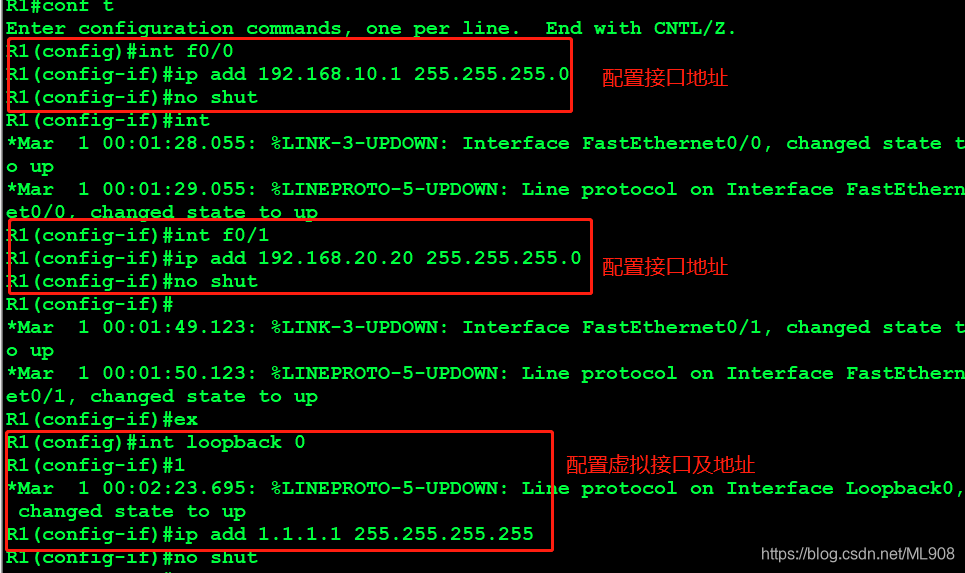

R1配置：在这里插入图片描述
