OSPF----单区域配置（实验）

最新推荐文章于 2025-05-06 18:36:19 发布
原创 最新推荐文章于 2025-05-06 18:36:19 发布 · 置顶 · 1.5k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#OSPF #动态路由

本文介绍了OSPF的区域类型，包括骨干区域和非骨干区域，并详细阐述了如何配置单区域（骨干区域Area 0）的通讯。通过GNS3模拟，配置了三台路由器和两台PC的接口IP，确保了路由表正确更新，并验证了设备间的连通性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

OSPF的区域类型
骨干区域 Area 0
非骨干区域
  • 标准区域
  • 末梢区域（stub）
  • 完全末梢（Totally stubby）区域
  • 非纯末梢区域（NSSA）

今天我们来配置单区域（骨干区域Area 0 ）通讯
准备软件：GNS3、三台路由器、两台PC机

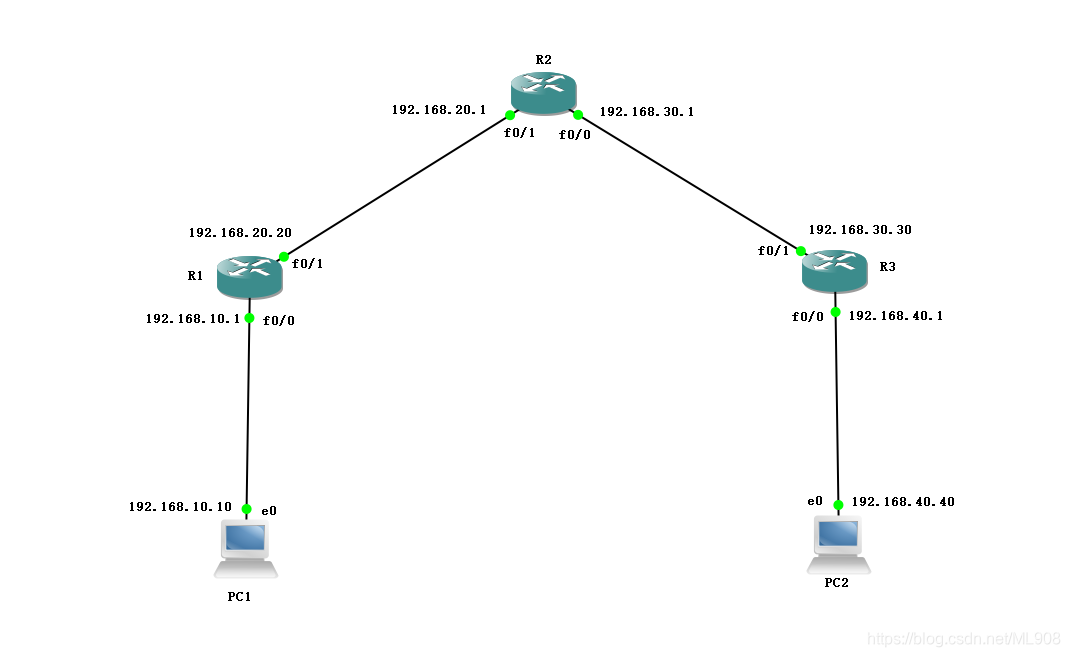

具体接口配置拓扑如下：
在这里插入图片描述
一、首先我们先将路由器各个接口IP配置好：

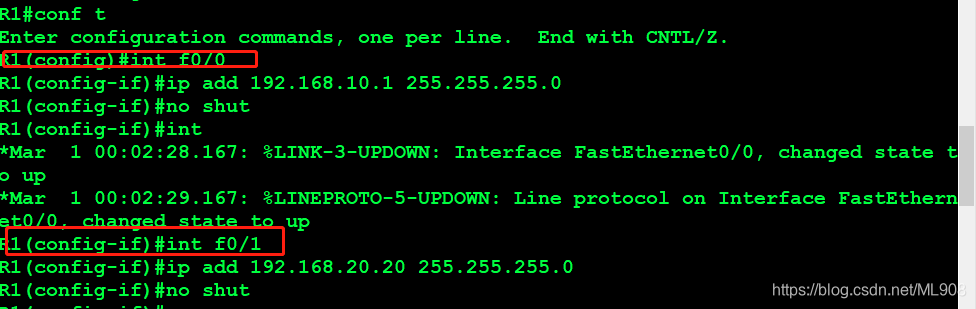

R1接口IP配置：
在这里插入图片描述

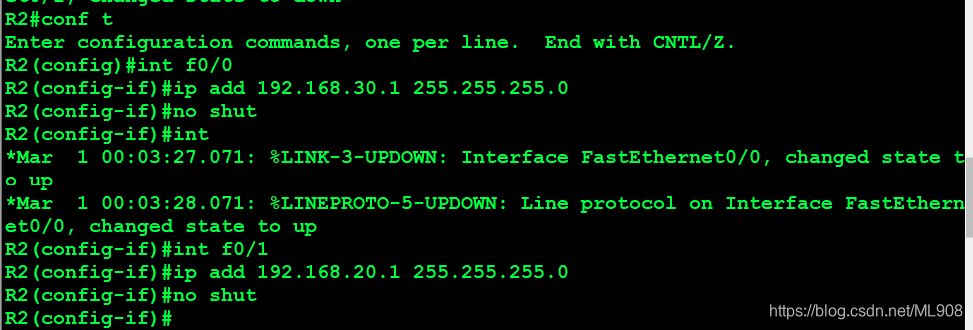

R2接口IP配置：在这里插入图片描述

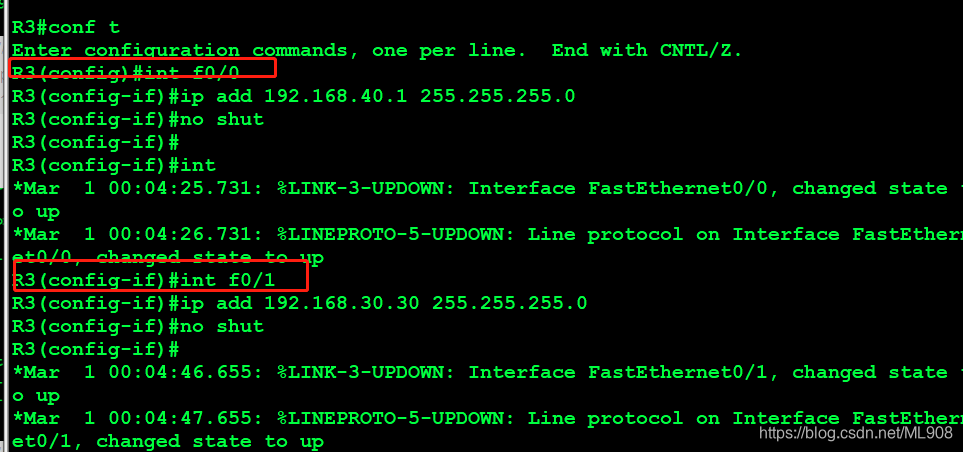

R3接口IP配置：在这里插入图片描述

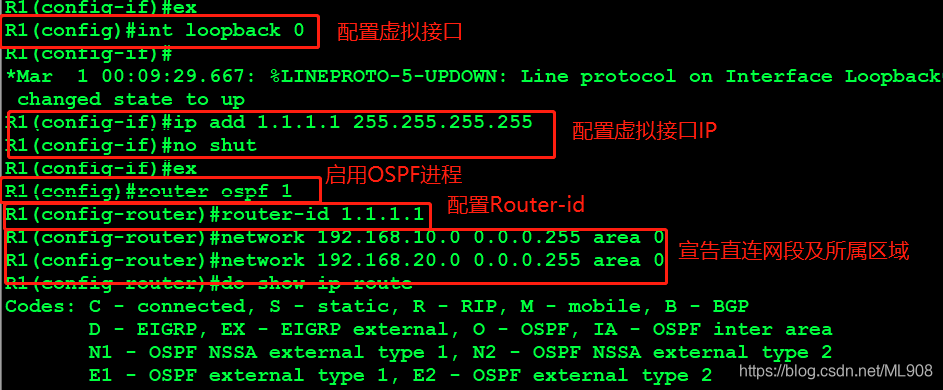

二、这时各个接口的地址已配置完成，现在需要宣告各个router直连网段所属区域
在这里插入图片描述
