本文介绍了Trunk链路的概念及其在多VLAN通信中的作用。通过GNS3实验环境，展示了如何在2台交换机和4台PC间配置Trunk链路，确保相同VLAN的PC能够相互通信。实验结果显示，Trunk链路成功实现了VLAN间的互联互通。
什么是Trunk？

下图中，如果要实现vlan10之间通讯，则需要在两个交换机之间建立一条端口间的互联，两个vlan则需要再建立一条，如果有100个vlan的话，交换机上并没有那么多端口，这显然是不可取的。这种情况，我们就可以在两台交换机之间创建一条中继链路（可以承载多个vlan）
而Trunk的作用就是： 使同一个vlan能够跨交换机通信
在这里插入图片描述

今天我们来验证下2台交换机、4台PC机在两个相同VLAN之间的通信

一、实验软件：GNS3

二、环境准备：4台PC机，2台交换机

首先我们先来做一个简单的拓扑图：
在这里插入图片描述
1、现在我们先为两台交换机创建vlan:
在这里插入图片描述
在这里插入图片描述

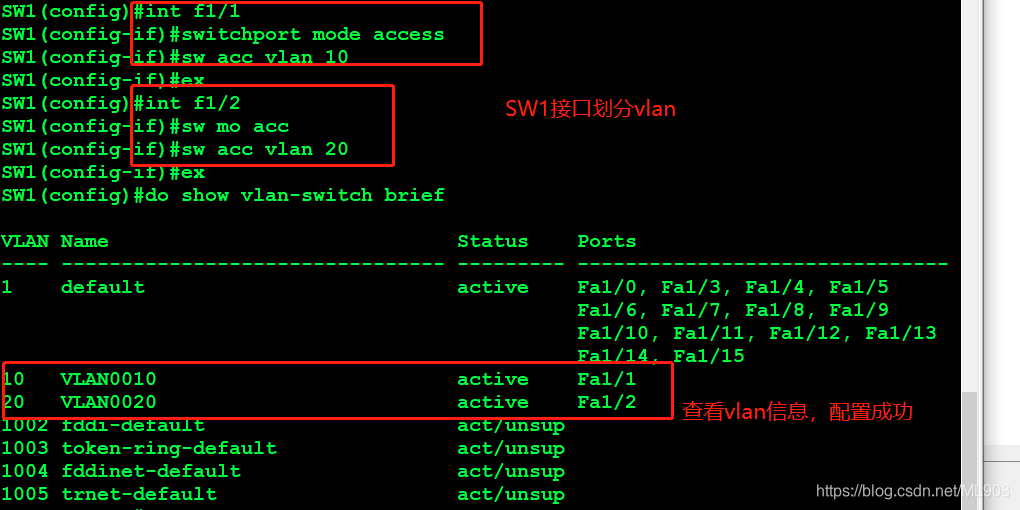

2、将SW1、SW2的f1/1、f1/2分别划分vlan：
在这里插入图片描述
