单臂路由配置实现主机互连(实验)

单臂路由(router-on-a-stick)通过在路由器接口上配置子接口实现不同VLAN的互联。本文介绍了单臂路由的子接口概念、优缺点,以及在一个简单的GNS3实验中如何配置单臂路由,以实现不同VLAN间的通信。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

单臂路由

单臂路由(router-on-a-stick)是指在路由器的一个接口上通过配置子接口(或“逻辑接口”,并不存在真正物理接口)的方式,实现原来相互隔离的不同VLAN(虚拟局域网)之间的互联互通

单臂路由的子接口

路由器的物理接口可以被划分为成多个逻辑接口,这些被划分后的逻辑接口被形象的称为子接口。值得注意的是这些逻辑子接口不能被单独的开启或关闭,也就是说,当物理接口被开启或关闭时,所有的该接口的子接口也随之被开启或关闭。

优缺点

VLAN能有效分割局域网,实现各网络区域之间的访问控制。但现实中,往往需要配置某些VLAN之间的互联互通。比如,你的公司划分为领导层、销售部、财务部、人力部、科技部、审计部,并为不同部门配置了不同的VLAN,部门之间不能相互访问,有效保证了各部门的信息安全。但经常出现领导层需要跨越VLAN访问其他各个部门,这个功能就由单臂路由来实现。

优点:实现不同vlan之间的通信,有助理解、学习VLAN原理和子接口概念。

缺点:容易成为网络单点故障,配置稍有复杂,现实意义不大。

一、准备工具:
GNS3软件

二、实验目的:
通过单臂路由实现不同Vlan之间的通讯

三、实验步骤:

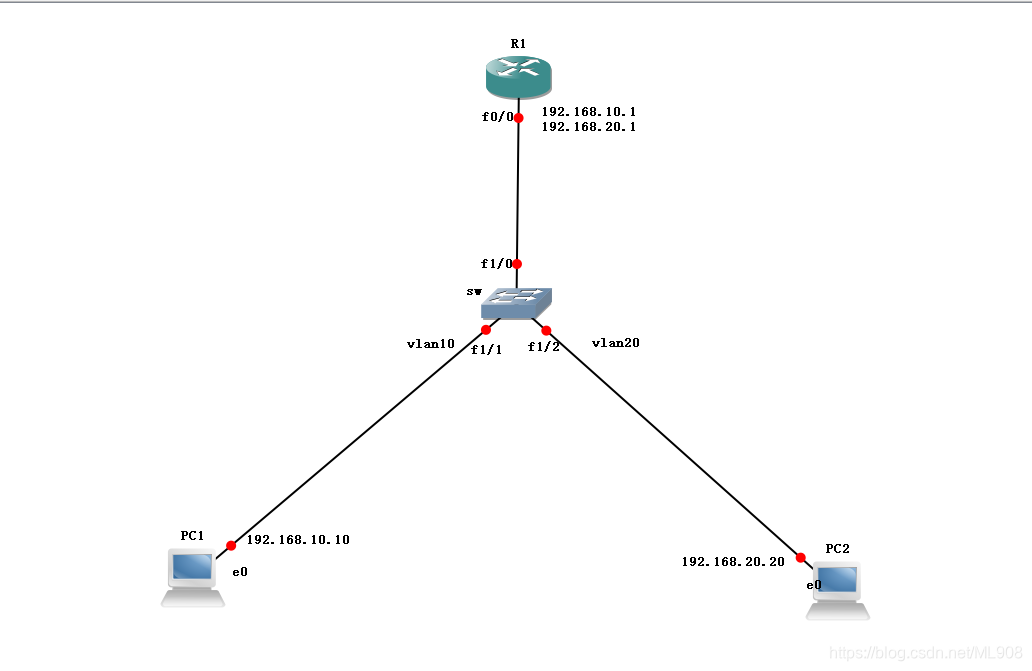

首先我们打开GNS3软件,先构造一个简单的拓扑图,由2台PC机、1台二层交换、一个路由组成
在这里插入图片描述

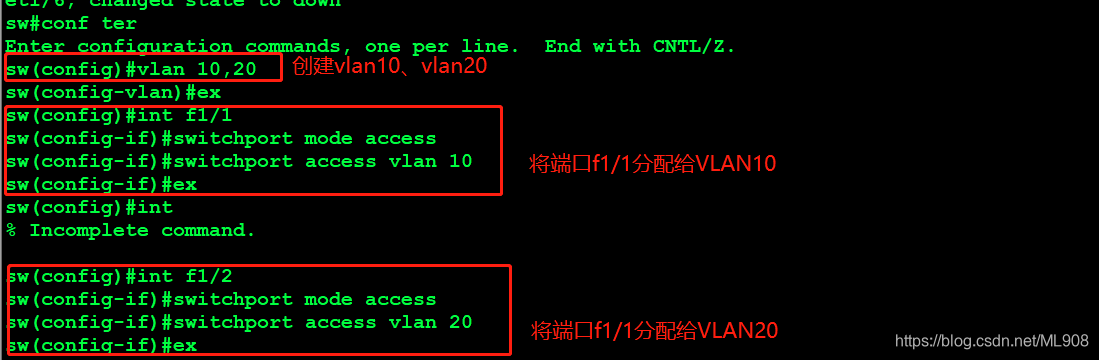

1、这里我们先对交换机进行配置:在这里插入图片描述
