PD快充诱骗芯片PW6606：全面支持5V/9V/12V/20V电压诱骗，轻松实现高效快充

PW6606是一款功能强大的智能快充芯片，它能够从PD（Power Delivery）/QC（Quick Charge）适配器电源请求并设定所需的电压。当连接USB电源时，该芯片会自动与PD/QC协议进行通讯，完成电压请求通讯，并输出通讯设定的电压。PW6606内置了PD通讯模块和QC通讯模块，集成度高，外围电路简洁，大大简化了设计流程。

特点

智能协议选择：PW6606优先选择PD协议进行通讯。当PD协议握手失败后，它会自动进行BC1.2协议的识别。如果BC1.2识别成功（DCP模式），则进一步判断QC2.0及AFC协议。若QC2.0识别失败或仅支持HVDCP模式，则继续尝试AFC协议。若AFC协议也失败，则以DCP模式进行充电。

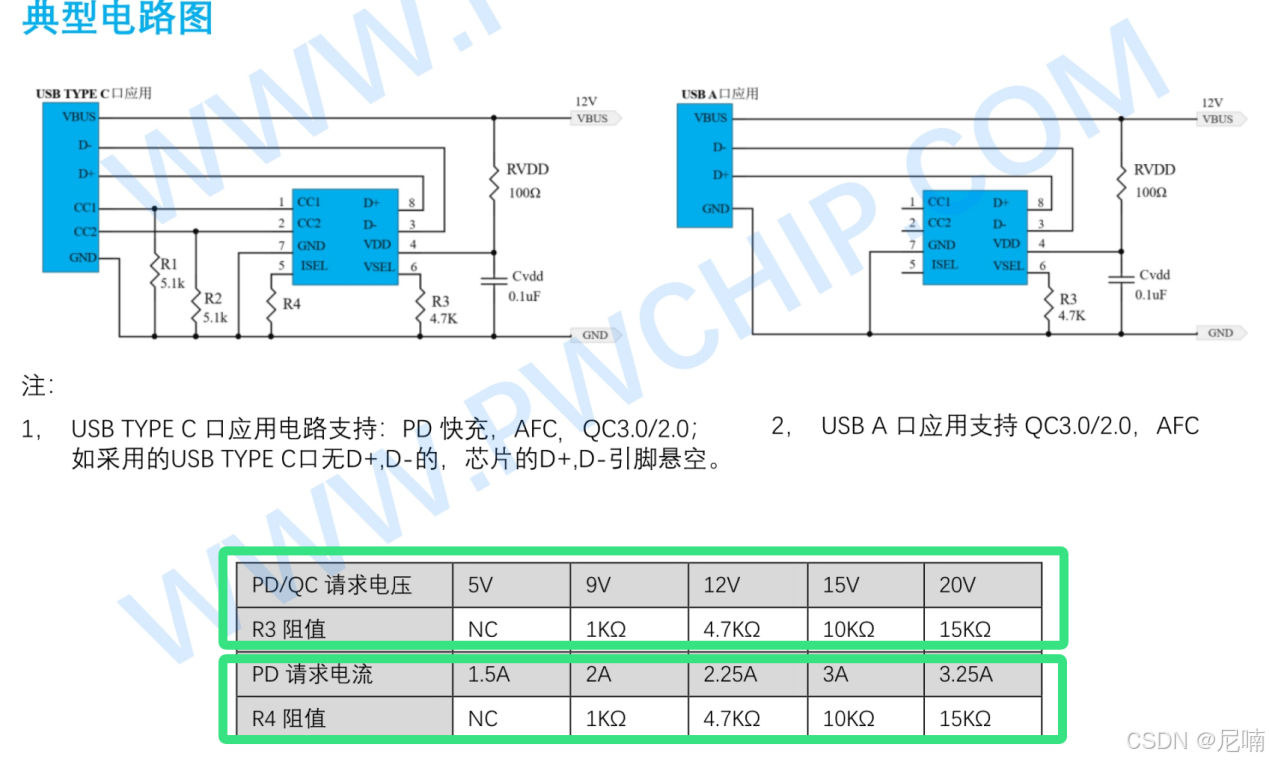

电压诱骗功能：在PD或QC2.0协议识别后，PW6606会根据VSEL设置诱骗对应的电压。例如，当VSEL设置为15K时，会诱骗Source端输出20V电压。如果20V电压诱骗失败，则会自动降级诱骗12V，再次失败则降压诱骗9V。若9V诱骗也失败，则会尝试AFC协议诱骗9V，最后若仍失败，则转为BC1.2协议5V充电。

多重保护机制：PW6606内置了输出过压、过流保护、短路保护等多重保护机制，确保了充电过程的安全可靠。

广泛兼容性：该芯片不仅支持USB C口的PD快充诱骗，还能兼容USB数据线插入A口充电器的QC快充诱骗，兼容性广泛。

电流特性：关于电流方面，PW6606并不会对充电器输出的电流进行限制。当电压诱骗开启后，充电器能输出多少电流就多少电流，主要取决于充电器的性能。

应用

PW6606广泛应用于各种需要快充功能的电子设备中，如智能手机、平板电脑、笔记本电脑等。其智能的协议选择、电压诱骗功能以及多重保护机制，使得这些设备能够更安全、更快速地充电。同时，由于该芯片具有广泛的兼容性，因此也适用于各种不同类型的充电器和数据线。

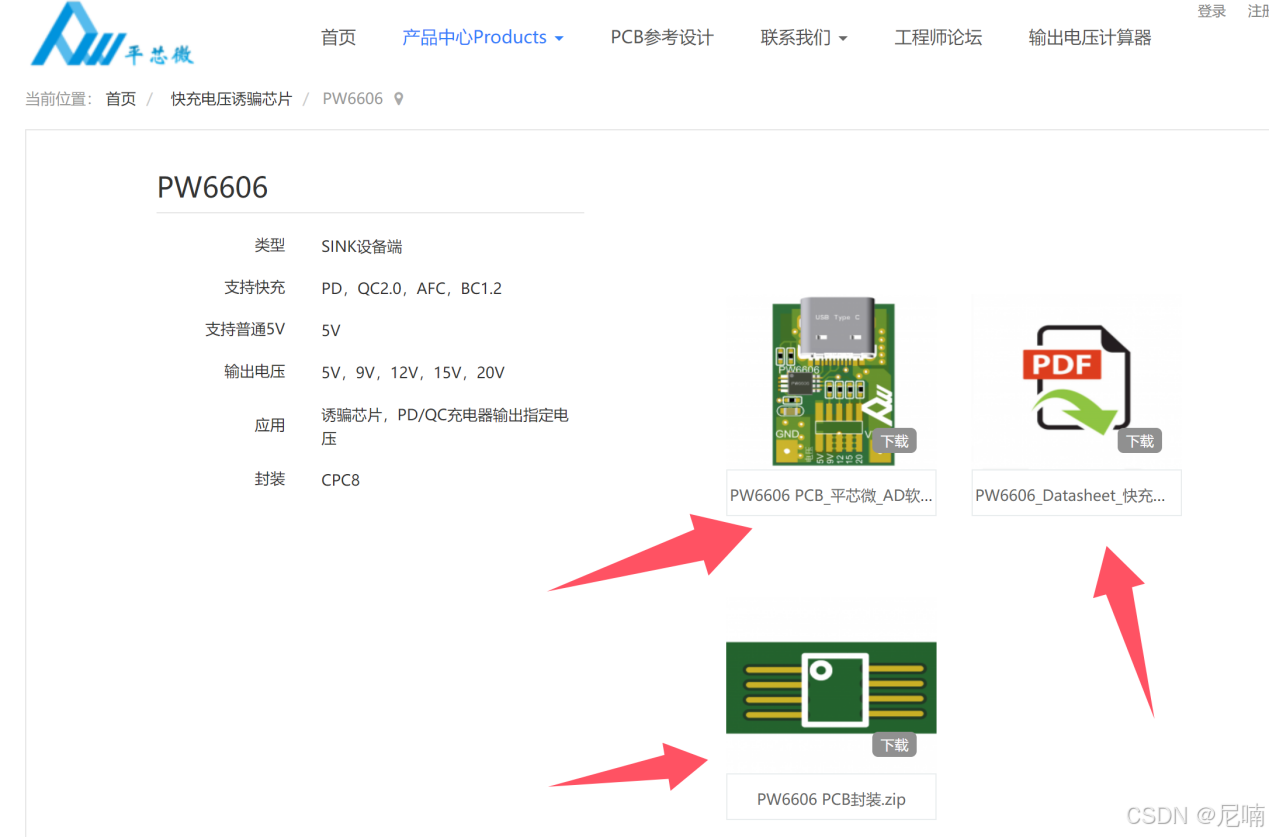

PCB资料下载：如需获取PW6606的PCB资料，请访问平芯微官网进行下载。
