SW3516中文资料书

最新推荐文章于 2024-10-15 09:46:24 发布
最新推荐文章于 2024-10-15 09:46:24 发布
阅读量6k 收藏 9
点赞数 3
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/MILLET6/article/details/112712712
版权
SW3516是一款整合了5A同步降压转换器的车充芯片，支持A+C口快充输出，具备PPS、PD等多种快充协议。它提供双口独立限流功能，结合简单的外围电路，可以实现高效、多功能的车载充电解决方案。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

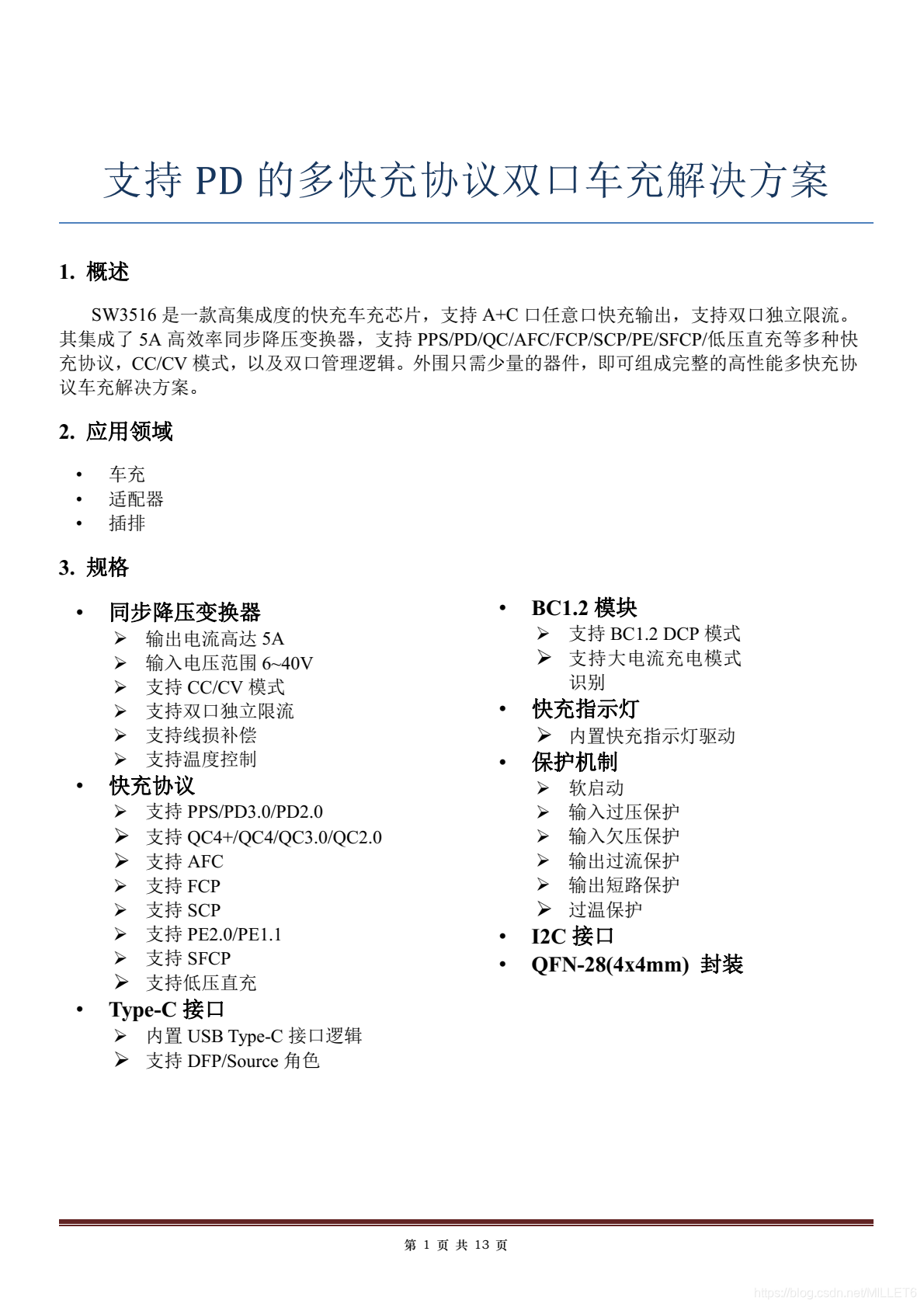

SW3516 是一款高集成度的快充车充芯片， 支持 A+C 口任意口快充输出， 支持双口独立限流。其集成了 5A 高效率同步降压变换器， 支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低压直充等多种快充协议， CC/CV 模式， 以及双口管理逻辑。 外围只需少量的器件， 即可组成完整的高性能多快充协议车充解决方案。
