1. 网络层次划分

为了使不同计算机厂家生产的计算机能够相互通信，以便在更大的范围内建立计算机网络，国际标准化组织（ISO）在1978年提出了"开放系统互联参考模型"，即著名的OSI/RM模型（Open System Interconnection/Reference Model）。它将计算机网络体系结构的通信协议划分为七层，自下而上依次为：物理层（Physics Layer）、数据链路层（Data Link Layer）、网络层（Network Layer）、传输层（Transport Layer）、会话层（Session Layer）、表示层（Presentation Layer）、应用层（Application Layer）。其中第四层完成数据传送服务，上面三层面向用户。

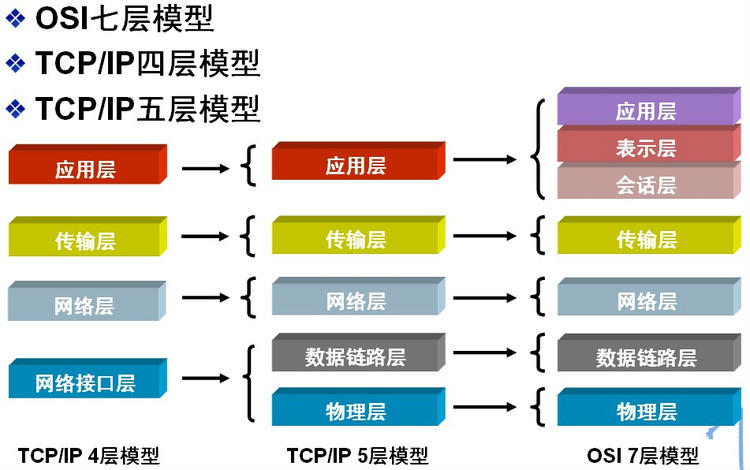

除了标准的OSI七层模型以外，常见的网络层次划分还有TCP/IP四层协议以及TCP/IP五层协议，它们之间的对应关系如下图所示：在这里插入图片描述

2. OSI七层网络模型

TCP/IP协议毫无疑问是互联网的基础协议，没有它就根本不可能上网，任何和互联网有关的操作都离不开TCP/IP协议。不管是OSI七层模型还是TCP/IP的四层、五层模型，每一层中都要自己的专属协议，完成自己相应的工作以及与上下层级之间进行沟通。由于OSI七层模型为网络的标准层次划分，所以我们以OSI七层模型为例从下向上进行一一介绍。

在这里插入图片描述

1）物理层（Physical Layer）

激活、维持、关闭通信端点之间的机械特性、电气特性、功能特性以及过程特性。该层为上层协议提供了一个传输数据的可靠的物理媒体。简单的说，物理层确保原始的数据可在各种物理媒体上传输。物理层记住两个重要的设备名称，中继器（Repeater，也叫放大器）和集线器。

2）数据链路层（Data Link Layer）

数据链路层在物理层提供的服务的基础上向网络层提供服务，其最基本的服务是将源自网络层来的数据可靠地传输到相邻节点的目标机网络层。为达到这一目的，数据链路必须具备一系列相应的功能，主要有：如何将数据组合成数据块，在数据链路层中称这种数据块为帧（frame），帧是数据链路层的传送单位；如何控制帧在物理信道上的传输，包括如何处理传输差错，如何调节发送速率以使与接收方相匹配；以及在两个网络实体之间提供数据链路通路的建立、维持和释放的管理。数据链路层在不可靠的物理介质上提供可靠的传输。该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。

有关数据链路层的重要知识点：

1> 数据链路层为网络层提供可靠的数据传输；

　　2> 基本数据单位为帧；

　　3> 主要的协议：以太网协议；

　　4> 两个重要设备名称：网桥和交换机。

数据链路层属于计算机网络的底层，使用的信道主要有2种类型：点对点信道以及广播信道。两种信道分别使用PPP协议和CSMA/CD协议。数据链路层的三个问题包括封装成帧、透明传输和差错检测。此外包括一些诸如适配器、集线器、以太网交换机之类的设备。下图是两台主机通过互联网进行通信时数据链路层的地位：

在这里插入图片描述

3）网络层（Network Layer）

网络层的目的是实现两个端系统之间的数据透明传送，具体功能包括寻址和路由选择、连接的建立、保持和终止等。

网络层中涉及众多的协议，其中包括最重要的协议，也是TCP/IP的核心协议——IP协议。IP协议非常简单，仅仅提供不可靠、无连接的传送服务。IP协议的主要功能有：无连接数据报传输、数据报路由选择和差错控制。与IP协议配套使用实现其功能的还有地址解析协议ARP、逆地址解析协议RARP、因特网报文协议ICMP、因特网组管理协议IGMP。具体的协议我们会在接下来的部分进行总结，有关网络层的重点为：

　　1> 网络层负责对子网间的数据包进行路由选择。此外，网络层还可以实现拥塞控制、网际互连等功能；

　　2> 基本数据单位为IP数据报；

　　3> 包含的主要协议：

　　IP协议（Internet Protocol，因特网互联协议）;

　　ICMP协议（Internet Control Message Protocol，因特网控制报文协议）;

　　ARP协议（Address Resolution Protocol，地址解析协议）;

　　RARP协议（Reverse Address Resolution Protocol，逆地址解析协议）。

　　4> 重要的设备：路由器。

4）传输层（Transport Layer）

第一个端到端，即主机到主机的层次。传输层负责将上层数据分段并提供端到端的、可靠的或不可靠的传输。此外，传输层还要处理端到端的差错控制和流量控制问题。传输层的任务是根据通信子网的特性，最佳的利用网络资源，为两个端系统的会话层之间，提供建立、维护和取消传输连接的功能，负责端到端的可靠数据传输。在这一层，信息传送的协议数据单元称为段或报文。网络层只是根据网络地址将源结点发出的数据包传送到目的结点，而传输层则负责将数据可靠地传送到相应的端口。有关网络层的重点：

1> 传输层负责将上层数据分段并提供端到端的、可靠的或不可靠的传输以及端到端的差错控制和流量控制问题；
2> 包含的主要协议：TCP协议（Transmission Control Protocol，传输控制协议）、UDP协议（User Datagram Protocol，用户数据报协议）；
3> 重要设备：网关。

会话层.表示层和应用层重点：

1> 数据传输基本单位为报文；
2> 包含的主要协议：FTP（文件传送协议）、Telnet（远程登录协议）、DNS（域名解析协议）、SMTP（邮件传送协议），POP3协议（邮局协议），HTTP协议（Hyper Text Transfer Protocol）。

IP地址

1）网络地址

IP地址由网络号（包括子网号）和主机号组成，网络地址的主机号为全0，网络地址代表着整个网络。

什么是子网掩码？

子网掩码是标志两个IP地址是否同属于一个子网的，也是32位二进制地址，其每一个为1代表该位是网络位，为0代表主机位。它和IP地址一样也是使用点式十进制来表示的。如果两个IP地址在子网掩码的按位与的计算下所得结果相同，即表明它们共属于同一子网中。

在计算子网掩码时，我们要注意IP地址中的保留地址，即" 0"地址和广播地址，它们是指主机地址或网络地址全为" 0"或" 1"时的IP地址，它们代表着本网络地址和广播地址，一般是不能被计算在内的。

子网掩码的计算：

对于无须再划分成子网的IP地址来说，其子网掩码非常简单，即按照其定义即可写出：如某B类IP地址为 10.12.3.0，无须再分割子网，则该IP地址的子网掩码255.255.0.0。如果它是一个C类地址，则其子网掩码为 255.255.255.0。其它类推，不再详述。下面我们关键要介绍的是一个IP地址，还需要将其高位主机位再作为划分出的子网网络号，剩下的是每个子网的主机号，这时该如何进行每个子网的掩码计算。

下面总结一下有关子网掩码和网络划分常见的面试考题：

1）利用子网数来计算

在求子网掩码之前必须先搞清楚要划分的子网数目，以及每个子网内的所需主机数目。

(1) 将子网数目转化为二进制来表示;

如欲将B类IP地址168.195.0.0划分成27个子网：27=11011；

(2) 取得该二进制的位数，为N；

该二进制为五位数，N = 5

(3) 取得该IP地址的类子网掩码，将其主机地址部分的的前N位置1即得出该IP地址划分子网的子网掩码。

将B类地址的子网掩码255.255.0.0的主机地址前5位置 1，得到 255.255.248.0

2）利用主机数来计算

如欲将B类IP地址168.195.0.0划分成若干子网，每个子网内有主机700台：

(1) 将主机数目转化为二进制来表示；

700=1010111100

(2) 如果主机数小于或等于254（注意去掉保留的两个IP地址），则取得该主机的二进制位数，为N，这里肯定 N<8。如果大于254，则 N>8，这就是说主机地址将占据不止8位；

该二进制为十位数，N=10；

(3) 使用255.255.255.255来将该类IP地址的主机地址位数全部置1，然后从后向前的将N位全部置为 0，即为子网掩码值。

将该B类地址的子网掩码255.255.0.0的主机地址全部置1，得到255.255.255.255，然后再从后向前将后 10位置0,即为：11111111.11111111.11111100.00000000，即255.255.252.0。这就是该欲划分成主机为700台的B类IP地址 168.195.0.0的子网掩码。

3）还有一种题型，要你根据每个网络的主机数量进行子网地址的规划和计算子网掩码。这也可按上述原则进行计算。

比如一个子网有10台主机，那么对于这个子网需要的IP地址是：

10＋1＋1＋1＝13

注意：加的第一个1是指这个网络连接时所需的网关地址，接着的两个1分别是指网络地址和广播地址。

因为13小于16（16等于2的4次方），所以主机位为4位。而256－16＝240，所以该子网掩码为255.255.255.240。

如果一个子网有14台主机，不少人常犯的错误是：依然分配具有16个地址空间的子网，而忘记了给网关分配地址。这样就错误了，因为14＋1＋1＋1＝17，17大于16，所以我们只能分配具有32个地址（32等于2的5次方）空间的子网。这时子网掩码为：255.255.255.224。
5. ARP/RARP协议

地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。主机发送信息时将包含目标IP地址的ARP请求广播到网络上的所有主机，并接收返回消息，以此确定目标的物理地址；ARP命令可用于查询本机ARP缓存中IP地址和MAC地址的对应关系、添加或删除静态对应关系等。
ARP地址解析协议
地址解析协议（Address Resolution Protocol），其基本功能为透过目标设备的IP地址，查询目标设备的MAC地址，以保证通信的顺利进行。它是IPv4中网络层必不可少的协议，不过在IPv6中已不再适用，并被邻居发现协议（NDP）所替代
所谓地址解析（address resolution）就是主机在发送帧前将目标IP地址转换成目标MAC地址的过程。

在这里插入图片描述

MAC地址是数据链路层和物理层使用的地址，而IP地址是网络层和以上各层使用的地址，是一种逻辑地址（IP地址使用软件实现的）如下图：

在这里插入图片描述在发送数据时，数据从高层到低层，然后才到通信链路上传输。使用IP地址的IP数据报一旦交给了数据链路层，就被封装成了MAC帧。MAC帧在传送时使用的源地址和目的地址都是硬件地址。连接在通信链路上的设备（主机或路由器）在接收MAC帧时，根据是MAC帧首部的硬件地址。在数据链路层看不到隐藏在MAC帧中的IP地址。只有在剥去MAC帧的首部和尾部后把MAC层的数据交给网络层后，网络层才能在IP数据报的首部中找到源IP地址和目的IP地址

在这里插入图片描述

ARP工作机制

报文格式:

在这里插入图片描述

以太网传输层

目标以太网地址：目标MAC地址。FF:FF:FF:FF:FF:FF （二进制全1）为广播地址。
源以太网地址：发送方MAC地址。
帧类型：以太类型，ARP为0x0806。

在每台安装有TCP/IP协议的电脑或路由器里都有一个ARP缓存表，表里的IP地址与MAC地址是一对应的，如下表所示。

在这里插入图片描述

逆地址解析协议，即RARP，功能和ARP协议相对，其将局域网中某个主机的物理地址转换为IP地址

，比如局域网中有一台主机只知道物理地址而不知道IP地址，那么可以通过RARP协议发出征求自身IP地址的广播请求，然后由RARP服务器负责回答。

RARP协议工作流程：

（1）给主机发送一个本地的RARP广播，在此广播包中，声明自己的MAC地址并且请求任何收到此请求的RARP服务器分配一个IP地址；
（2）本地网段上的RARP服务器收到此请求后，检查其RARP列表，查找该MAC地址对应的IP地址；
（3）如果存在，RARP服务器就给源主机发送一个响应数据包并将此IP地址提供给对方主机使用；
（4）如果不存在，RARP服务器对此不做任何的响应；
