基于51单片机的校园一卡通系统（仿真）

        基于51单片机的校园一卡通系统利用AT89C51作为主控，使用LCD1604设计可视化显示模块，LED灯在正常情况下是绿灯亮，如果输入密码出错，红灯会亮起。本次设计利用矩阵键盘进行交互，蜂鸣器作为报警器件，继电器用于模拟门的开关。本系统有四个功能，分别是考勤、门禁、消费、充值这四个选项。

一、驱动设计

1、硬件

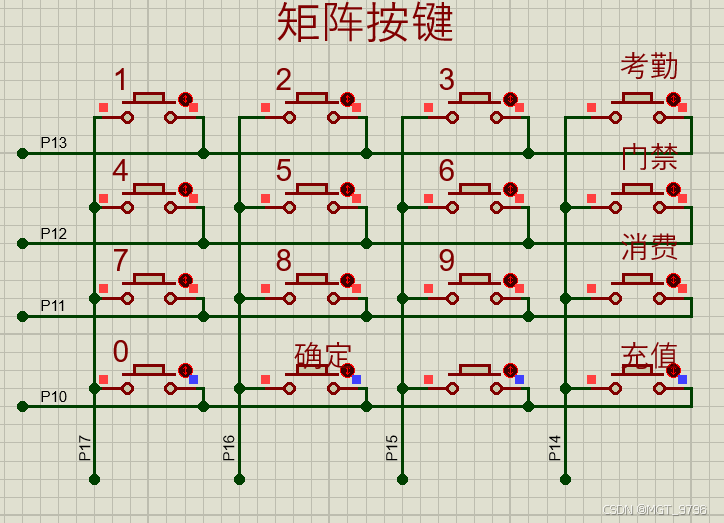

        本次设计使用AT89C51作为系统主控，矩阵键盘使用扫描的方式进行按键的读取，按键采取两端都接IO口的设计，该方式有利于节省IO口，因为在一般情况下，16个IO按键是需要16个IO的，但是用矩阵连接的方式只需要8个IO口。

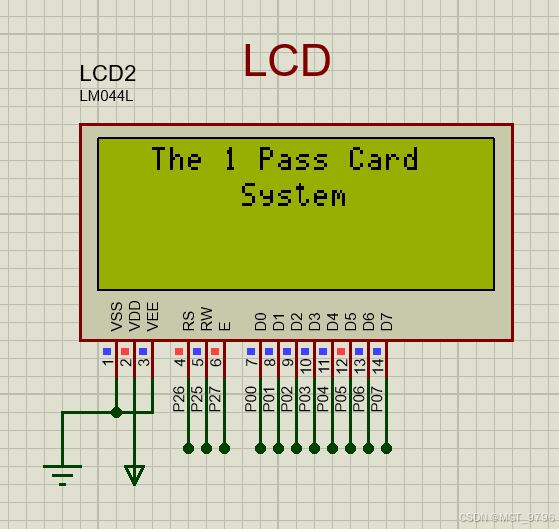

        本次设计由于需要显示的东西比较多，LCD1602是不够用的，使用LCD1604则是刚好够用，代码相对于LCD1602chanb差别不大，甚至使用LCD1602的代码也可以在一行和二行显示，如下图：

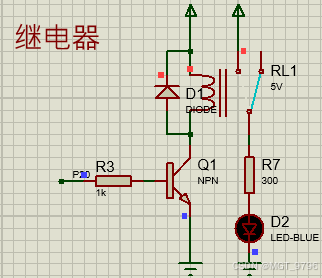

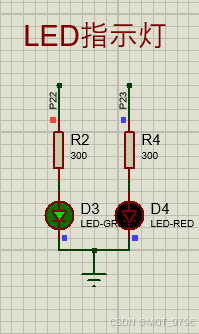

        其他一些器件比较简单，分别是 LED灯、蜂鸣器、继电器，这些器件单纯IO控制，这边不做过多描述。

2、代码

        矩阵按键采取扫描的方式，需要程序不断切换低电平位置，不断获取按下按键的信息，这就意味着矩阵按键需要有时效性，所以程序中不适合做太长时间的延时。

#include <REGX52.H>
#include "delay.h"

unsigned char MatrixKey()
{
	unsigned char KeyNumber=255;
	P1=0xff;
	P1_3=0;
	if(P1_7==0){delay(20);while(P1_7==0);delay(20);KeyNumber=0;}
	if(P1_6==0){delay(20);while(P1_6==0);delay(20);KeyNumber=1;}
	if(P1_5==0){delay(20);while(P1_5==0);delay(20);KeyNumber=2;}
	if(P1_4==0){delay(20);while(P1_4==0);delay(20);KeyNumber=3;}

	P1=0xff;
	P1_2=0;
	if(P1_7==0){delay(20);while(P1_7==0);delay(20);KeyNumber=4;}
	if(P1_6==0){delay(20);while(P1_6==0);delay(20);KeyNumber=5;}
	if(P1_5==0){delay(20);while(P1_5==0);delay(20);KeyNumber=6;}
	if(P1_4==0){delay(20);while(P1_4==0);delay(20);KeyNumber=7;}

	P1=0xff;
	P1_1=0;
	if(P1_7==0){delay(20);while(P1_7==0);delay(20);KeyNumber=8;}
	if(P1_6==0){delay(20);while(P1_6==0);delay(20);KeyNumber=9;}
	if(P1_5==0){delay(20);while(P1_5==0);delay(20);KeyNumber=10;}
