PPPOE协议发现过程

先说什么是PPP协议？PPP协议叫做Point to Point Protocol ，点到点协议。

点到点协议以前运用广泛，例如窄带拨号就是点到点协议。

点到点协议的特点是用在点到点线路上。所谓点到点线路拓扑如下。

A---------------------------------B

一条线连接两端，除了A就是B。A发出必然B收入，反之亦然。

这样的结构下，PPP协议不考虑寻址，即发送者不必去考虑谁接收信息，接受者是否合法...压根儿没得选。

那么什么是PPPOE协议呢？Point to Point Protocol over Ethernet。翻译过来就是“在以太网上的点对点协议”。

在以太网上跑PPP协议的一个关键问题，在于以太网并非点到点网络，而是多点到多点的广播网络。那么如何在这个广播网络上模拟出点到点的线路呢？

PPPOE整个过程分为：PPPOE发现阶段、PPPOE会话阶段、PPPOE结束阶段。

一、PPPOE发现阶段。主要是用来发现PPPOE服务器和为PPPOE会话阶段做好准备。PPPOE发现阶段主要分为四步（这四个步骤，细心地朋友可能会发现类似DHCP的四个过程）.

PPPOE发现过程第一步：

PADI（PPPOE Active Discovery Initiation）报文 PPPOE发现服务报文
这个报文是一个广播报文，目的地址为全1，源地址是发送者地址-即客户地址。

它实际上是一个寻求服务的报文，就像你走进一个酒吧，大喊一声：“有人吗？”

PADI就是PC在大喊：“有PPPOE服务器么？”

PPPOE发现过程第二步：

PADO（PPPOE Active Discovery Offer）报文 PPPOE发现提供报文
Offer就是提供的意思。这个报文是对PADI的一个反馈。

PPPOE 服务器（例如BRAS，就是一个PPPOE服务器）收到了PADI报文后，就会返回这个报文。
这个报文是标准的单播。源地址是PPPOE服务器的地址，目的地址是PADI报文发送者的地址-也就是客户地址。

这个报文附带的关键信息，除了PPPOE服务器的地址外，还提供了服务器的名称。

这就好比酒吧侍者反应你的呼喊：“我，netwolf.biz。我可以为你服务。”

PPPOE发现过程第三步：

PADR（PPPOE Active Discovery Request）报文 PPPOE发现请求报文

如果广播网内有多个PPPOE服务器，那么客户可能会接到多个PADO报文。那么客户必须选择某一个PPPOE服务器作为自己的服务员。一般来说，是选择反馈最快的那个。（PPPOE客户端可能收到多个PPPOE服务器发送过来的这种报文，PPPOE只会选择第一个到达的报文进行应答）

接着客户就会向这个服务器发出PADR报文，明确告诉对方：我选择你为我服务。

至于其他服务器，会用计时器计算时间，超时无响应就放弃了。

这就好比你听到了好几位酒吧侍者的反馈，然后选了其中一位：“OK，netwolf.biz，就是你了。”

PPPOE发现过程第四步：

PADS（PPPOE Active Discovery Session-confirmation）报文 PPPOE发现会话报文

那么接下来，就该侍者给你递菜单了。不过在PPPOE过程中，先得给你一个贵宾卡。

PADS是PPPOE服务器对PADR的反馈，主要内容是提供一个会话ID给客户。以后客户发出的所有报文，都必须带这个会话ID。服务器就是凭借这个会话ID（VIP卡号），知道你是谁，进而提供服务。

二、PPPOE会话阶段。PPPOE发现阶段结束后，进入的PPPOE会话阶段，在这个阶段主要靠的是PPP协议在进一步完成协商和业务数据。ＰＰＰ的协商过程.

PPP协商过程分为几个阶段:Dead阶段,Establish阶段,Authenticate阶段,Network阶段和Termintate阶段,在不同的阶段进行不同协议的协商.只有前面的协商出现结果后,才能转到下一个阶段,进行下一个协议的协商.

1)当物理层不可用时,PPP链路处于dead阶段,链路必须从这个阶段开始和结束.当物理层可用时,PPP在建立链路之前首先进行LCP协商,协商内容包括工作方式是SP还是MP,验证方式和最大传输单元等.

2)LCP协商过后就进入Establish阶段,此时LCP状态为Opened,表示链路已经建立.

3)如果培植了验证(远端验证本地或者本地验证远端)就进入Authenticate阶段,开始CHAP或PAP验证.

4)如果验证失败进入Terminate阶段,拆除链路,LCP状态转为Down;如果验证成功就进入Network协商阶段(NCP),此时LCP状态仍为Opened,而IPCP状态从Initial转到Request.

5)NCP协商支持IPCP协商,IPCP协商主要包括双方的IP地址.通过NCP协商来选择和配置一个网络层协议.当选中的网络层协议配置成功后,该网络层协议就可以通过这条链路发送报文了.

6)PPP链路将一直保持通信,直至有明确的LCP或NCP帧关闭这条链路,或发生了某些外部事件.(例如,用户的干预).

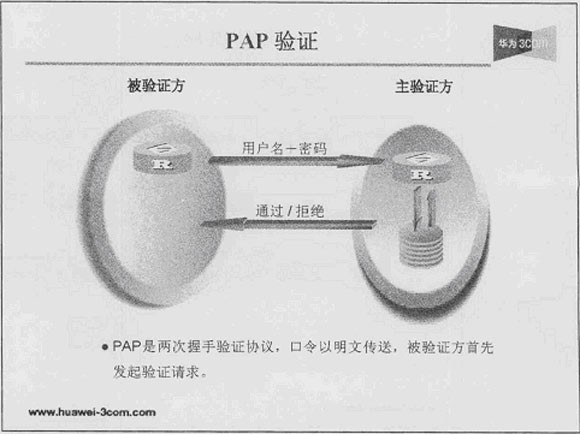

PAP验证为两次握手验证,口令为明文,PAP验证的过程如下:

被验证方发送用户名和口令到验证方;验证方根据用户配置查看是否有此用户以及口令是否正确,然后返回不同的响应(Acknowledge Or Not Acknowledge).

如正确则会给对端发送ACK报文,通告对端已被允许进入下一阶段协商;否则发送NAK报文,通告对端验证失败.此时,并不会直接将链路关闭.只有当验证不通过次数达到一定值(缺省为4)时,才会关闭链路,来防止因误传,网络干扰等造成不必要的LCP重新协商过程.

PAP的特点是在网络上一明文的方式传递用户名及口令,如在传输过程中被截获,便有可能对网络安全造成极大的威胁.因此,它适用于对网络安全要求相对教低的环境.

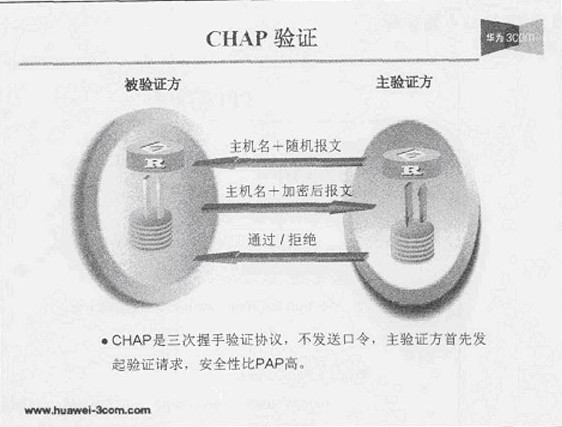

CHAP验证为三次握手验证,口令为密文(密钥),CHAP验证过程如下:

验证方向被验证方发送一些随机产生的报文，并同时将本端的主机名附带上一起发送给被验证方；

被验证方接到对端对本端的验证(Challenge)请求时，便根据此报文中验证方的主机名和本端的用户表查找用户口令字，如找到用户表中与验证方主机名相同的用户，便利用接收到的随机报文、此用户的密钥用Md5算法生成应答(Response)，随后将应答和自己的主机名送回；

验证方接到此应答后，利用对端的用户名在本端的用户表中查找本方保留的口令字，用本方保留的口令字(密钥)和随机报文用Md5算法得出结果，与被验证方应答比较，根据比较结果返回相应的结果(ACK or NAK)。

它的特点是只在网络上传输用户名，而并不传输用户口令，因此它的安全性要比PAP高。

总结:(简化的)PPP协商过程，分三步：LCP、认证、NCP。

（1）LCP完成建立、配置和检测数据链路连接。

（2）LCP完成后，进入认证阶段，认证方式有chap和pap等，认证方式的决定是由LCP协商好的。值得注意的是chap是密文认证，pap是明文认证，在安全性商chap更为安全。

（3）认证完成后便进入了NCP阶段，NCP是一个协议族，适用于配置不同网络类型的，这也PPP被广泛采用的原因之一。PPPOE调用的是IPCP协议，负责给PPPOE客户端提供IP和DNS服务地址等。

这个阶段完成后，业务数据就能正常传输了。数据的封装是自上而下的，那么PPPOE数据封装过程（以TCP/IP模型讨论）是这样的；应用层数据封装于传输层，再被网络层封装，再被PPP协议头部封装，再接着被PPPOE协议头部封装，最后就是MAC封装(指在LAN中).

到这一步，双方的PPPOE链接已经建立，在以太广播网上，建立了一条PPP（点到点）线路，一端为PPPOE服务器，一端为PPPOE的客户。然后你们就只管传数据了，你传我收，我传你收，绝无第三者。

三、PPPOE结束阶段--分手：

PADT（PPPOE Active Discovery Terminate）报文 PPPOE发现终结报

好吧，二人世界结束了。。。谁负了谁且不论，分手的过程是怎么样的呢？

有任何一方发出PADT报文（terminate是中断的意思），主要内容就是会话ID（VIP卡号）。通告对方，本会话结束，我们之间的点到点关系结束。
