初级网络工程师第五天（RIP）

RIP协议---距离矢量型协议

所谓距离矢量就是邻居之间互相传递路由信息，只能小型网络

RIP将具有相同直连网段，具备通信条件的连个路由器之间称为邻居关系

RIP的默认优先级为100

Metric--度量值  也就是COST开销值（表示到达同一个目标所经历的一个消耗值的大小）---越小越好

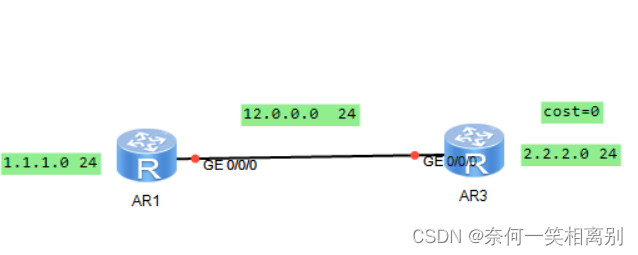

直连路由的开销值为0

Destination/Mask  Proto  pre Cost     Flags NextHop

Interface

不同的动态路由协议，开销值的度量标准是不一样的。

RIP--跳数

每增加一跳，开销值加一

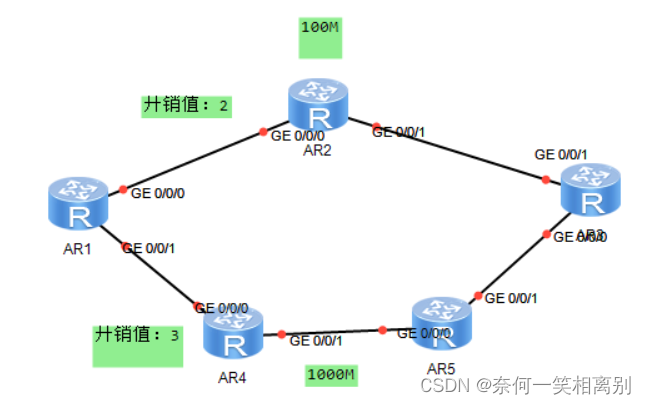

不合理：带宽会影响判断，会导致判断失误

RIP以15跳作为工作半径，COST值为16时则认定该目标网段不可达。

RIP是支持等开销负载均衡的。

度量值=开销值

Bellman-Ford算法（贝尔曼福特）距离矢量   距离：开销值   矢量：吓一跳的方向

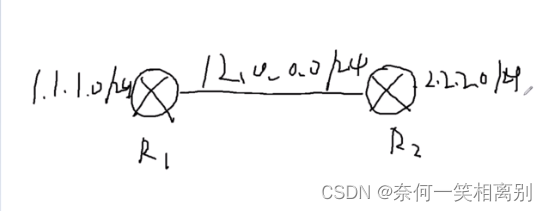

1，R2发送的数据目标网段时2.2.2.0/24，R1本地路由表中没有到达该网段的路由。R1将会将R2发送的数据刷新到R1的路由表中。

Destination/Mask（目标网段）:2.2.2.0/24，

Proto（协议）：RIP:

pre Cost（优先级）：100,

COST（度量值/开销值）: 1,

NEXTHOP:谁发的数据包下一跳就填谁。

Interface:从哪个口收到的数据就填哪个口。

2，R2发送的数据目标的网段的是2.2.2.0/24，R1本地路由表中存在到达2.2.2.0/24网段的路由，且下一跳是R2。

R1将R2发过来的路由信息刷新到R1路由表中。（类似于更新一边）

3，R2发送的数据目标网段是2.2.2.0/24,R1本地路由表中存在到达2.2.2.0/24

网段的路由，但是，下一跳不是R2。

比较COST开销值，如果，R2发来的路由信息的开销值小于路由表中原有路由条目的开销值，R1将会将R2发来的路由条目刷新到R1的路由表中。（主要刷新开销值，更改开销值）

4，R2发送的数据目标网段是2.2.2.0/24，R1本地路由表中存在到达2.2.2.0/24网段的路由，但是，下一跳不是R2.比较COST开销值，如果，R2发来的路由信息的开销值大于路由表中原有路由条目的开销值，

不刷新。

开销值计算方法

本地的路由表中的开销值加一

RIP的版本

（1）RIPV1,RIPV2---应用在IPV4

（2）RIPNG---应用在IPV6

RIPV1和RIPV2的区别

1，RIPv1是有类别的路由协议（无子网掩码），RIPV2是无类别的路由协议 （有子网掩码）

类别指的是ABC类地址

RIPV1在发送数据包中目标网段的时候，不能携带子网掩码 会产生巨大的路由黑洞

RIPV2在发送数据包时携带子网掩码

2，RIPV1不支持手工认证，RIPV2支持手工认证

邻居之间相互约定一个口令，确保数据传输的安全性。

3，RIPV1使用广播的形式传递信息，RIPV2使用组播的形式传递信息。

RIPV2使用224.0.0.9发送组播信息。（给所有开启RIPv2的设备的ip）

组播相较于广播的优越性：不会占用链路资源

RIP是依靠UDP进行传输的，使用的端口是520端口。源端口和目标端口都是UDP520端口，两者关系是对等的。

RIP有两种包：request包（请求包），

 response包（应答包）（里边有本地路由的信息）

---收敛完成之后还会每30秒发送一个response包进行周期更新。

---RIP本身没有确认机制，和保活机制。

RIP的周期更新采用的是       异步周期更新

更新定时器---30s  每30s发送一次response 包

无效定时器---180s。路由表中新增加一条路由条目后将启动一个180s的无效定时器。当时间归0后，期待没有路由书信，则将认定该路由失效。路由失效后将COST值置为16

垃圾收集定时器---120s，路由失效后将COST值置为16后，启动120s的定时器，在发送的周期更新包中依然携带此路由条目（此行为称为带毒传输），120s时间到达后将彻底删除该路由条目。

RIP的周期更新采用的时异步周期更新带来的巨大问题：会形成路由环路

破坏方法：

1，触发更新：当网络拓扑发生变化的时候第一时间将变化信息发送出去

2，水平分割：从哪个接口学到的路由信息就不再从哪个口发出去。

3，毒性逆转：从哪个接口学到的路由信息还从哪个口发出去，但是需要带毒传输。

水平分割和毒性逆转只能二选一，华为设备默认使用的是水平分割：

毒性逆转和水平分割同时开启的情况下将按毒性逆转来执行，毒性逆转的优先级高

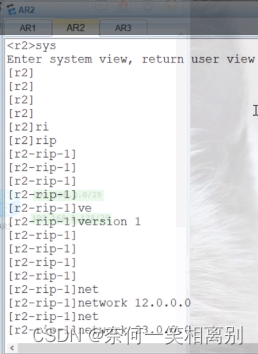

RIP的配置

1，启动RIP协议  1代表的是进程号，区分不同的设备

[r1]rip 1

[r1-rip-1]

2,选择RIP版本

[r1-rip-1]version 1或2

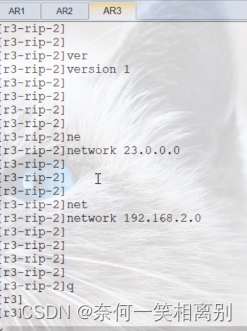

3,宣告路由

要求：  1，宣告所有直连网段

Rip 1 ——启动rip

Rip version 2——选择rip的版本号

Undo summary——关闭自动汇总——若不关闭自动汇总。Ripv2将使用主类长度掩码来发送路由，关闭自动汇总后将携带接口精确的掩码来发送路由

Nework 23.0.0.0

 2，必须按照主类进行宣告

所谓主类就是只1.1.1.1/24=1.0.0.0

1、  0-—127。A类

2、  128—191。B类

3、  192--223。C类，



目地：

 1，激活接口---接口对应的是一个具体的IP，只有激活的接口才能收发RIP的数据包

2，发布路由---只有激活的接口对应的网段的路由信息 才能被发布---沉默接口

[r1-rip-1]network 12.0.0.0

Display ip routing-table protocol rip   (过滤rip的)

Undo rip 1    (删除rip)回答y

Display rip 1 route

过滤rip的信息

查看你在缓存内的数据：display current-configuration

RIP的拓展配置

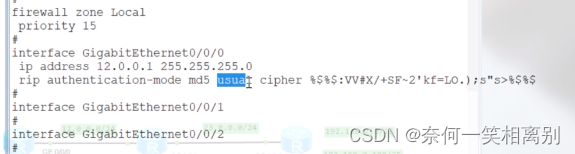

1.RIPV2的手工认证（通讯双方设置口令）

在两台运行rip协议的路由间进行管理；让两台邻居设备发出的数据中携带身份核实秘钥，也同时对传输的路由信息进行加密

(1).先进入接口

    （2).输入rip

      (3).输入authentication-mode

 md5:是一个加密算法，对我传输的口令进行一种加密传输

             simple:是一个明文传输，不对传输口令进行加密

    （4）.输入usual

      (7).   cipher:代表你的口令是以密文形式存储在路由器上的

    （8）.plain:代表你的口令是以明文形式存储在路由器上的

(9);输入你的口令

两段密码必须一致

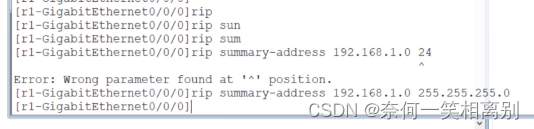

2.RIPV2的手工汇总

在更新源头设备，所有更新源头设备的接口上进行汇总配置即可

进入接口    输入rip summary-address

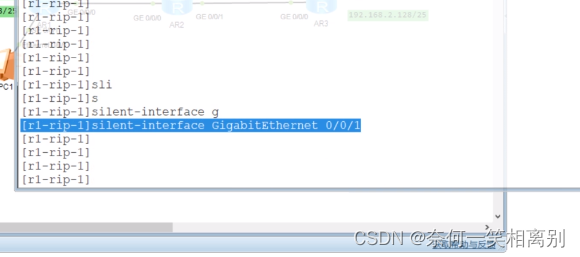

3.沉默接口(被动接口)(只能给真实的接口配，环回路由不行)主要是为了让路由器不在给pc端发送路由协议信息

进入rip 1

输入silent-interface

4.缺省路由（配置一条动态的路由信息）

在边界路由器上（R3）配置一条（要求手工配置）r3指向r4的静态路由（在边界路由器上进行RIP的缺省配置后，该设备将向内部运行RIP协议的路由器发送缺省更新，使内部所有的RIP设备自动上传缺省路由，下一跳自动填写为边界路由器的ip）

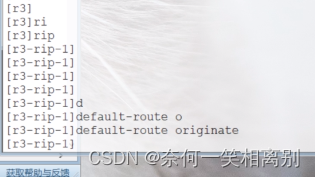

R3上      配置：default-route originate

5.加速收敛------修改定时器的时间---定时器的修改时间不要改变原有的倍数关系

1/6/4

进入 rip

输入：timers rip  30(更新时间默认30s)

30（更新时间）

180（失效时间默认180s）

300s（刷新路由表）

180（抑制）

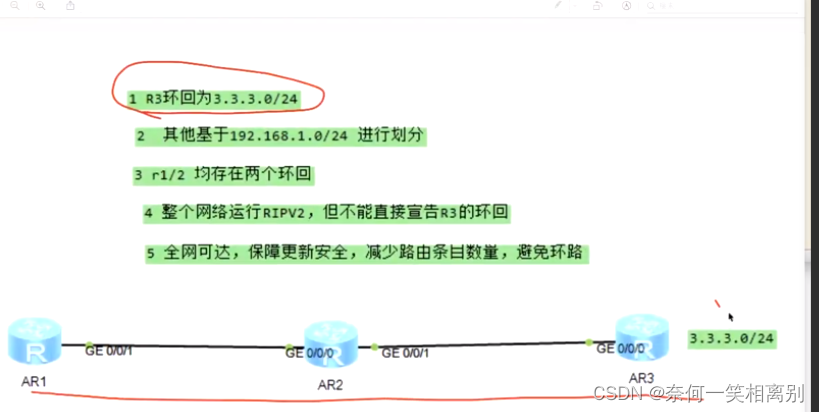

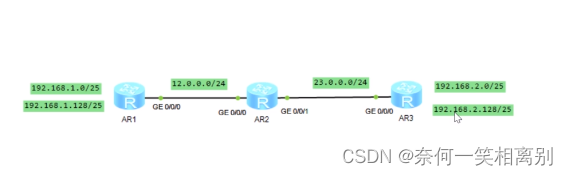

1，先划分子网

2，配环回路由

3，启动ripv2

4，两两加密

5，r3缺省路由配置

6，汇总路由

7，制造空接口(R1,R2上都要配置空接口)
