BGP综合实验

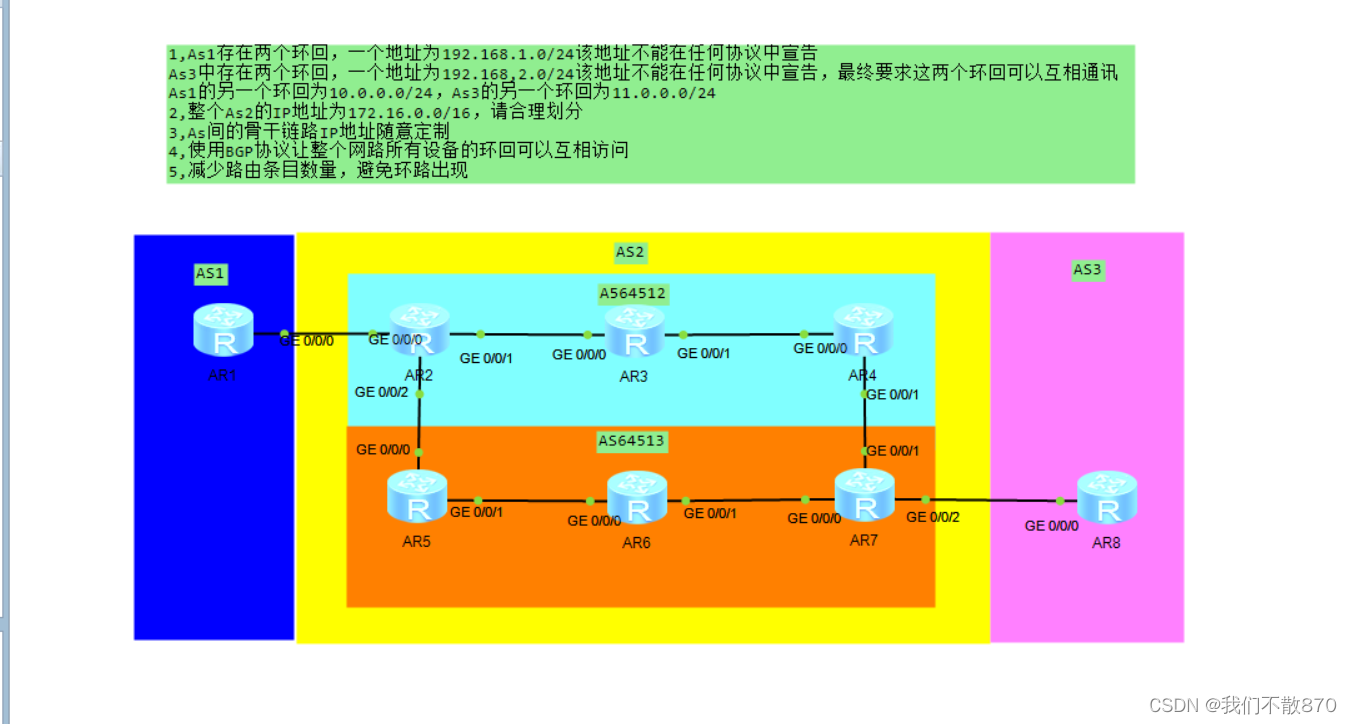

实验分析

1,As1存在两个环回，一个地址为192.168.1.0/24该地址不能在任何协议中宣告

As3中存在两个环回，一个地址为192.168,2.0/24该地址不能在任何协议中宣告，最终要求这两个环回可以互相通讯

As1的另一个环回为10.0.0.0/24，As3的另一个环回为11.0.0.0/24

2,整个As2的IP地址为172.16.0.0/16，请合理划分

3,As间的骨干链路IP地址随意定制

4,使用BGP协议让整个网路所有设备的环回可以互相访问

5,减少路由条目数量，避免环路出现

实验配置

1.划分网段

172.16.0.0 16

172.16.00000000.0

172.16.00000    000.0----p2p

172.16.00000    001.0----MA

172.16.1.0/21

172.16.1.00000 000

172.16.1.0/29

172.16.1.00001 000

172.16.1.8/29

172.16.1.00010 000

172.16.1.16/29

172.16.1.00011 000

172.16.1.24/29

172.16.1.00100 000

172.16.1.32/29

172.16.1.00101 000

172.16.1.40/29

172.16.1.00110 000

172.16.1.48/29

172.16.1.00111 000

172.16.1.56/29

172.16.00000    010.0

172.16.2.0/21----R2

172.16.00000    011.0

172.16.3.0/21----R3

172.16.00000    100.0

172.16.4.0/21----R4

172.16.00000    101.0

172.16.5.0/21----R5

172.16.00000    110.0

172.16.6.0/21----R6

172.16.00000    111.0

172.16.7.0/21----R7

2.配置IP

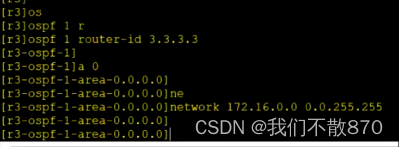

3.启动ospf服务，由于AS2在同一个网段所以宣告网段可以相同

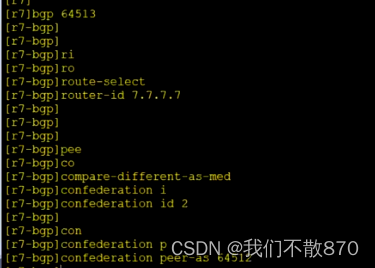

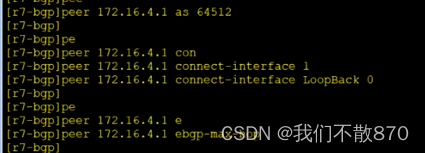

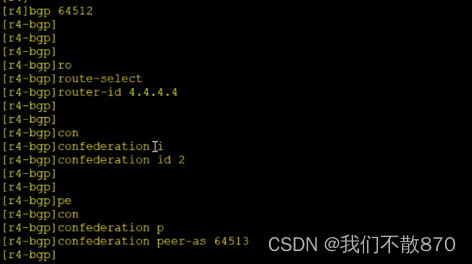

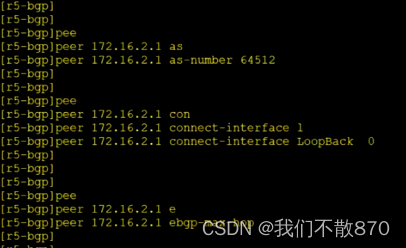

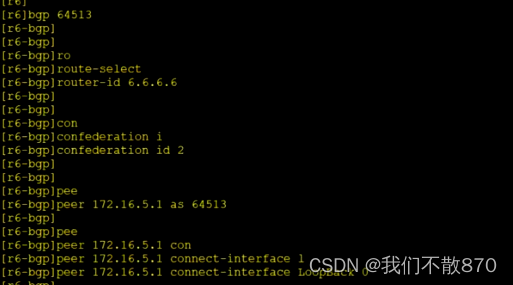

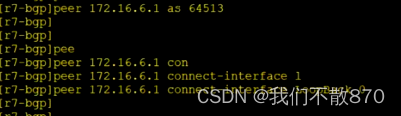

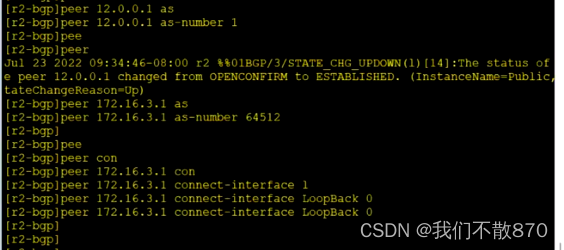

4.建立BGP对等体

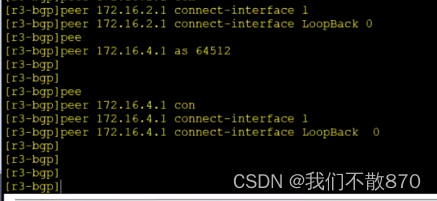

R3与R2

R3与R4

R4与R3

R4与R7

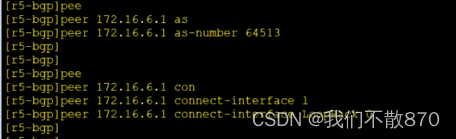

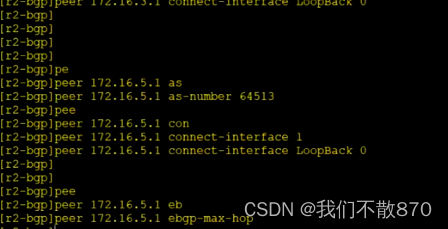

更改TTL值

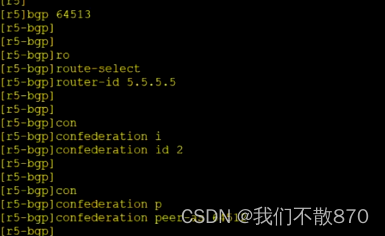

R5

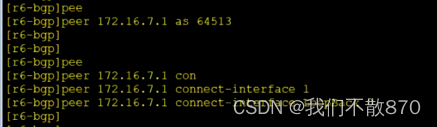

R6

R7

R7对R8

R8

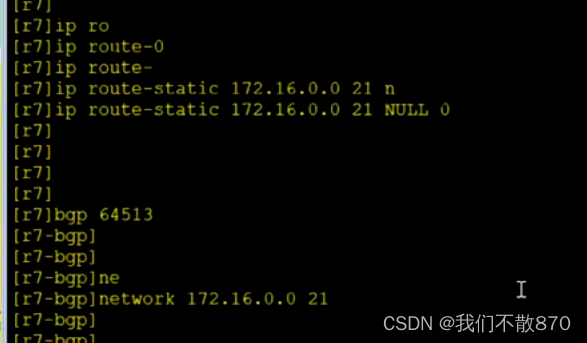

5.在R1与R8上发布路由

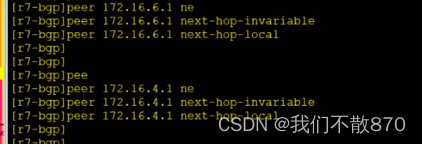

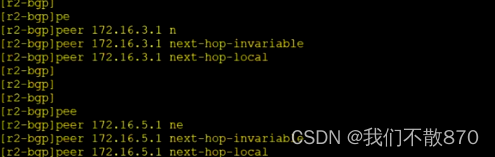

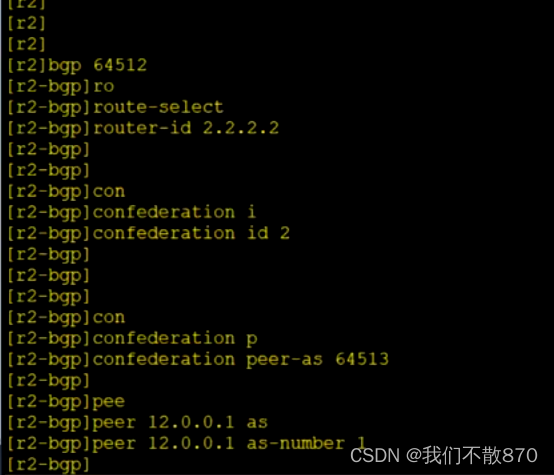

6.在R2上更改NextHop

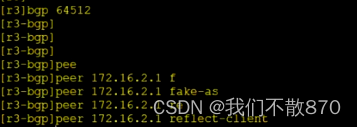

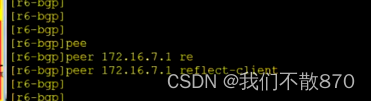

7.由于AS2中存在水平分割导致了路由条目的阻塞，所以将R3设置为路由反射器R2为客户

同理可得R6为路由反射器R7为客户

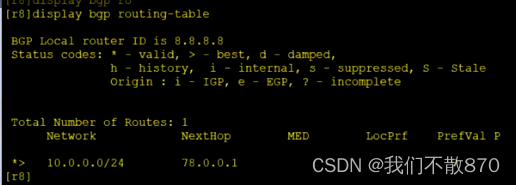

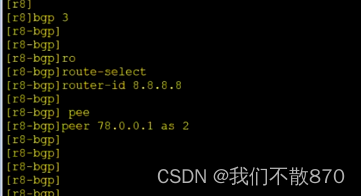

R8

R7

R1

R7

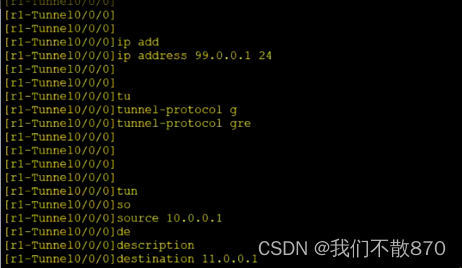

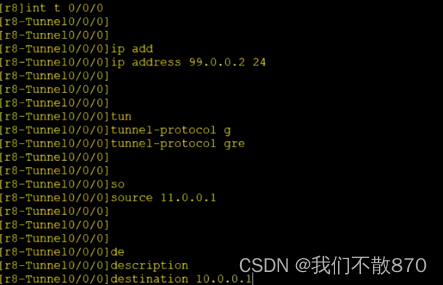

隧道GRE R1 R8 使用环回接口建立隧道

让R1和R8未宣告网段可以互相访问，使用VPN隧道技术
