一、pin定义

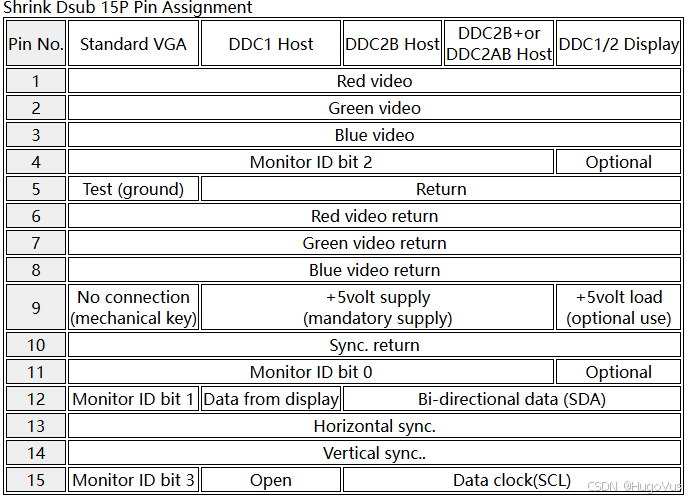

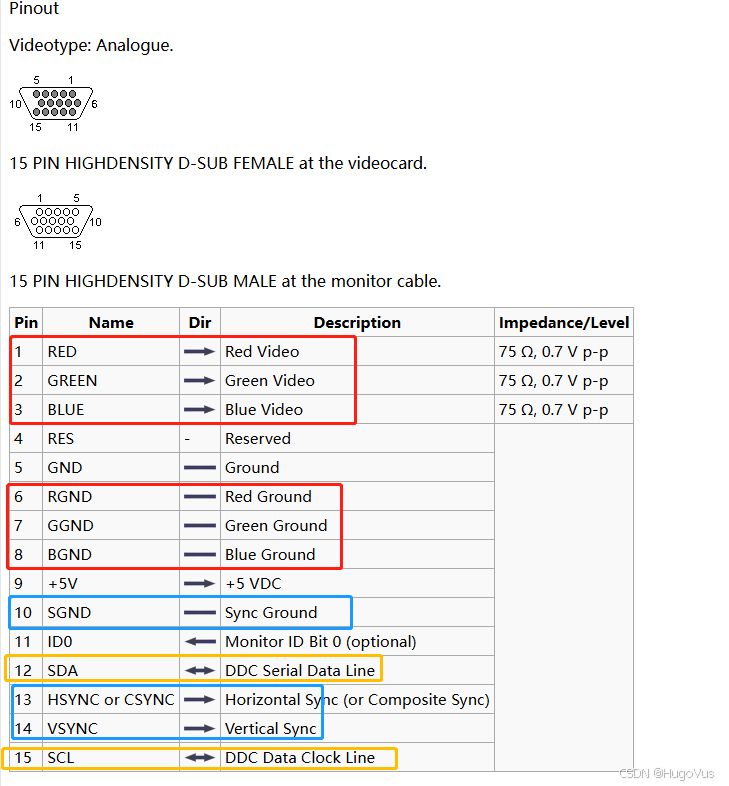

VGA 接口引脚图和各引脚定义表格:

VGA 接口共有 15 个引脚，分为 3 排，每排各 5 个，按照自上而下、从左向右的顺序排列。其中第一排的引脚 1 、 2 、 3 和第三排的引脚 13 、 14 最为重要。
引脚 1 红基色 (RED) 、引脚 2 绿基色 (GREEN) 、引脚 3 蓝基色 (BLUE) 就是 VGA 接口中负责传输三原色的传输通道。要注意的是，这 3 个引脚传输的是模拟信号。
引脚 13 行同步信号 (HSYNC) 、引脚 14 场同步信号 (VSYNC) ，这两个信号，是在 VGA显示图像时，负责同步图像色彩信息的同步信号
引脚6/7/8分别是R G B信号对应的GND；引脚10是VSYNC/HSYNC对应的GND

其他引脚在不同的实现下有不同的作用，其中引脚12/15比较重要，在支持DDC/CI功能的实现中，这两个引脚分别用作SDA/SCL，主要作用有读取EDID、 DDC/CI控制Monitor等

二、扫描方式

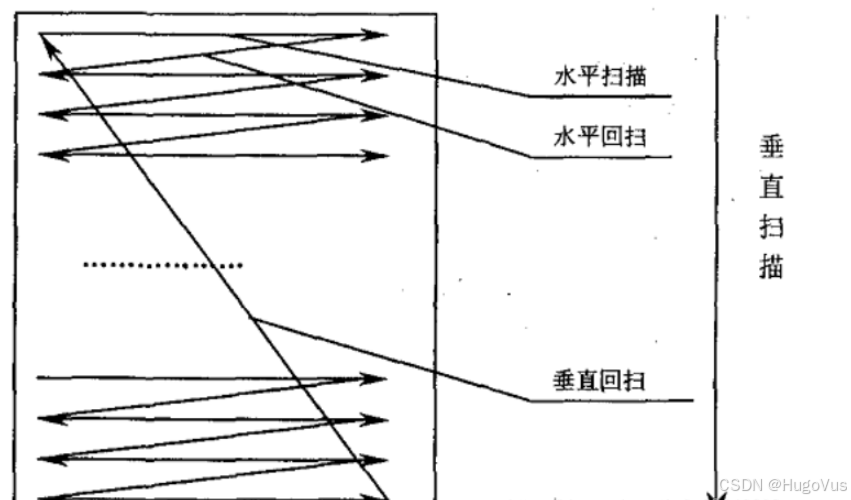

VGA显示器扫描方式分为逐行扫描和隔行扫描：逐行扫描是扫描从屏幕左上角一点开始，从左像右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，CRT对电子束进行消隐，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回到屏幕左上方，同时进行场消隐,开始下一帧。隔行扫描是指电子束扫描时每隔一行扫一线，完成一屏后在返回来扫描剩下的线

三信号

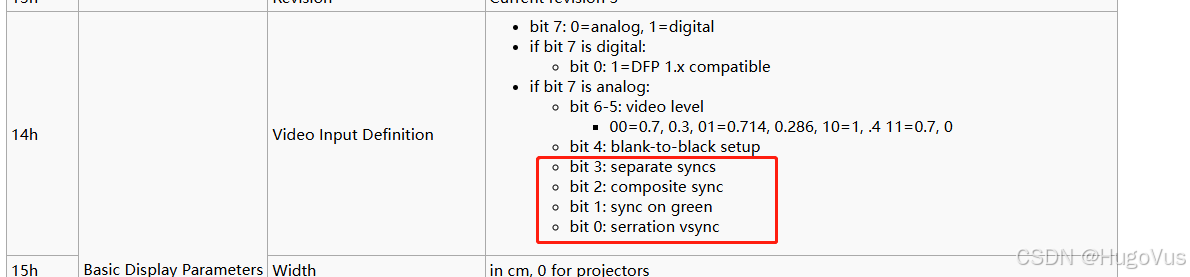

行场信号共有 4 种模式，即 hsync 和 vsync 的高低状态不同：

Positive Hsync + Positive Vsync

Positive Hsync + Negative Vsync

Negative Hsync + Negative Vsync

Negative Hsync + Positive Vsync

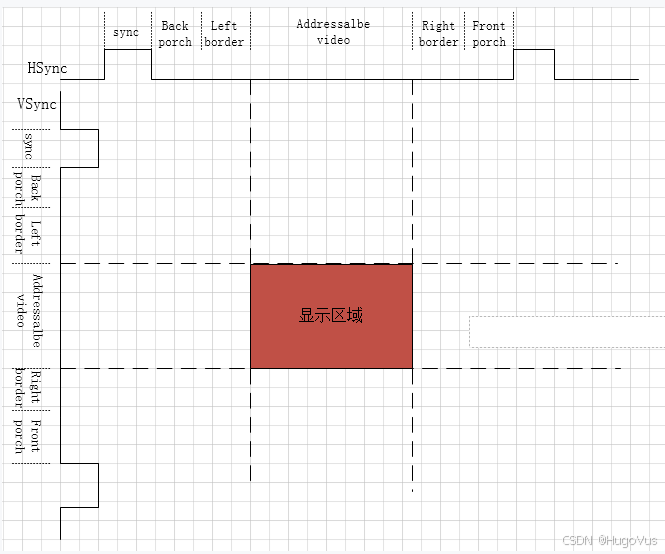

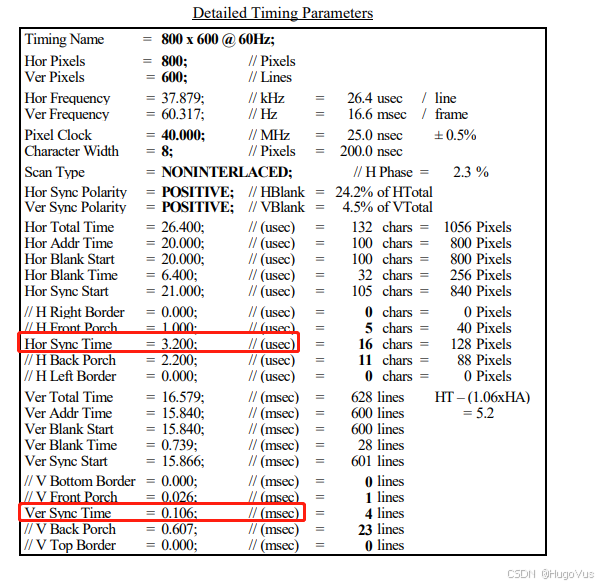

这里以Positive Hsync + Positive Vsync为例：

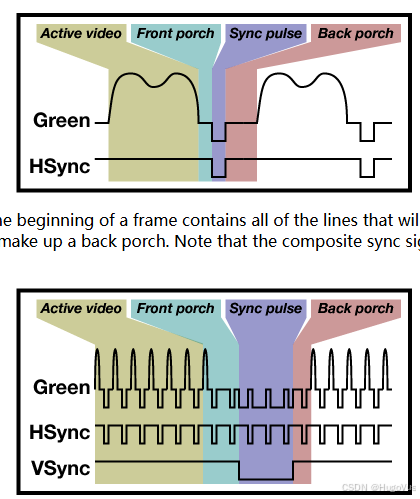

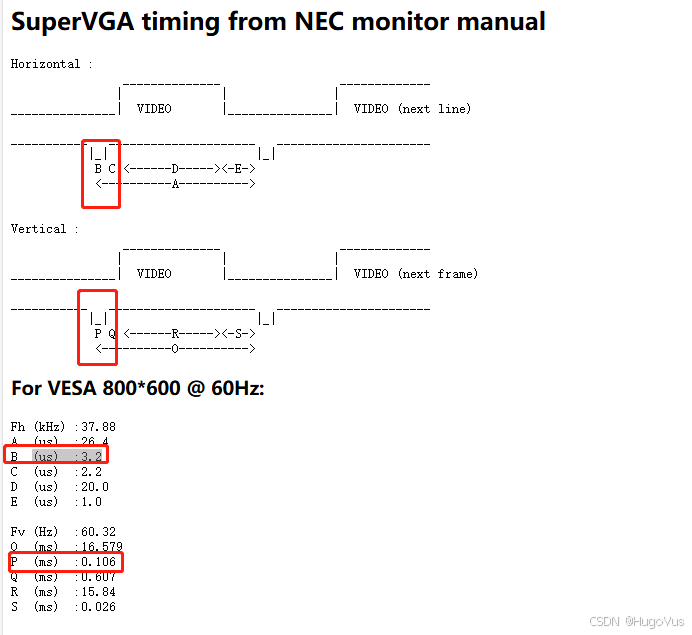

一个完整的行扫描周期，包含 6 部分：

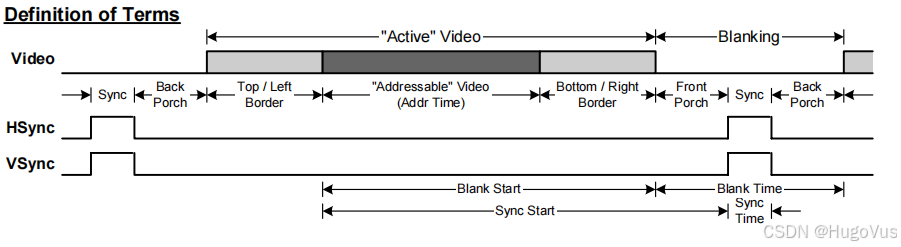

Sync （同步）、 Back Porch （后沿）、 Left Border（左边框）、 “Addressable” Video （有效图像）、 Right Border （右边框）、 Front Porch（前沿），这 6 部分的基本单位是 pixel （像素），即一个像素时钟周期。

Back proch和Left border常常加在一起称为“显示后沿”, Right porder和Front porch常常加在一起称为“显示前沿”

在一个完整的行扫描周期中，Video 图像信息在 HSync 行同步信号的同步下完成一行图像的扫描显示，Video 图像信息只有在 “Addressable” Video （有效图像）阶段，图像信息有效，其他阶段图像信息无效。

一个完整的场扫描周期，也包含 6 部分：

Sync （同步）、 Back Porch （后沿）、 Top Border（上边框）、 “Addressable” Video （有效图像）、 Bottom Border （底边框）、 Front Porch（前沿），与行同步信号不同的是，这 6 部分的基本单位是 line （行），即一个完整的行扫描周期。
