广州大学数电实验报告——触发器功能测试及其应用

一、实验目的

1.验证基本RS、JK、D、T和T’触发器的逻辑功能及使用方法；

2．能进行触发器之间的相互转换；

3．学习触发器的一些应用。

二、实验原理

触发器可分为电平触发的触发器、边沿触发的触发器以及脉冲触发的触发器。触发器与锁存器的不同在于他除了置1、置0输入端以外，又增加了一个触发信号输入端，只有当触发信号到来时，触发器才能按照输入的置1、置0信号制成相应的状态，并保持下去。这个信号被称为时钟信号(CLOCK)，记作CLK。当系统中有多个触发器需要同时动作时，就可以用同一个时钟信号作为同步控制信号。

三、使用仪器、材料

双JK触发器74LS112

双D触发器74LS74

四、实验步骤、过程和记录

1）测试D触发器的逻辑功能

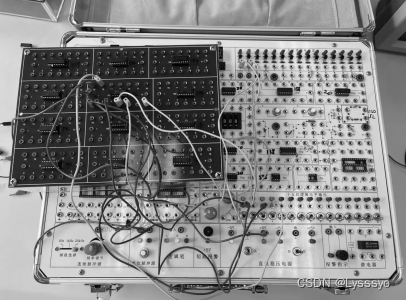

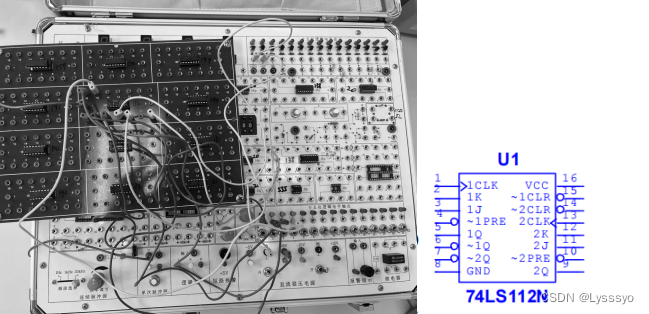

74LS112是指一种数字逻辑IC芯片，它由两个可编程JK触发器组成，可实现双稳态控制逻辑，并且具有置位和复位功能。此芯片经常用于电子数字设备中的计数、存储和时序控制等方面。在引脚图中，J：JK触发器的J输入端、K：JK触发器的K输入端、CLR：清除输入端（当CLR=0时清零输出）、CLK：时钟输入端、Q：输出端、~Q：输出端Q的反相输出、T：触发器的时钟控制输入，GND：地

真值表如下：

PRE ’/CLR ’	JK	CLK	QN=0	QN=1
01	XX	XX
10	XX	XX
11	00	1→0
11	00	0→1
11	01	1→0
11	01	0→1
11	10	1→0
11	10	0→1
11	11	1→0
11	11	0→1

当时钟输入端口CLK收到上升沿时，如果J和K的输入为0，那么输出不变。如果J和K的输入为1，那么输出翻转。如果J为1，K为0，那么输出为1。如果J为0，K为1，那么输出为0。

2）将其改为T触发器，测试其逻辑功能

真值表如下：

真值表不见了

1. 测试74LS74的逻辑功能

74LS74是一种双T触发器集成电路芯片，常用于数字电路中的计数器、分频器等电路中。它由两个T触发器构成，并且可以通过输入端实现控制清零、控制置位、控制预置等功能。

		QN+1
D	CLK	QN=0	QN=1

当时钟信号为高电平状态（或上升沿）时，输入信号会被写入到相应的触发器中。输入信号的稳定时间必须提前到达到触发器的输入端口。当时钟信号为低电平状态时，触发器不会接收或改变输入信号。CLR端口和PRE端口都是异步的，与时钟无关。当CLR为低电平时，所有触发器的输出都被清零。当PRE为低电平时，所有的输出都被置为1。在其他情况下，输出保持不变。

五、实验结果分析与感想

在本实验中，双JK触发器74LS112和双D触发器74LS74都符合其逻辑功能，具体而言，双JK触发器可以实现同步复位、异步复位、异步置位和数据锁存的功能，而双D触发器则可以实现同步复位和异步复位功能。

在实验中，通过给双JK触发器74LS112和双D触发器74LS74不同的输入信号，观察它们的输出变化。经过实验发现，双JK触发器在输入J、K和时钟信号变化时能够正确地输出预期结果，而双D触发器也能够正确地输出结果。
