服务网关Gateway

Gateway–服务网关

网关简介

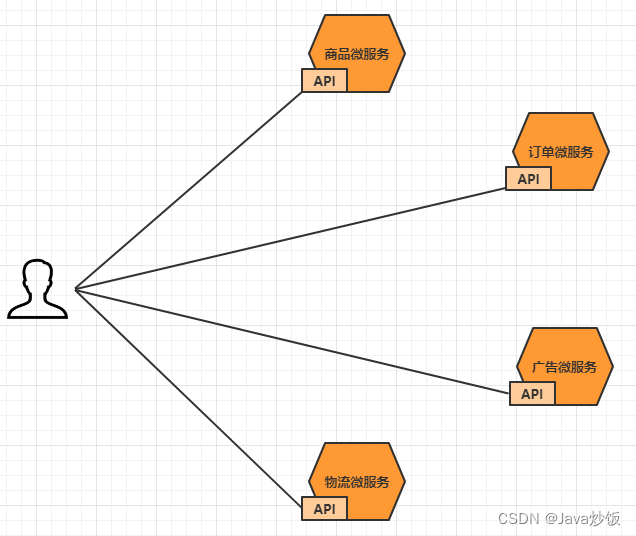

大家都知道在微服务架构中，一个系统会被拆分为很多个微服务。那么作为客户端要如何去调用
这么多的微服务呢？如果没有网关的存在，我们只能在客户端记录每个微服务的地址，然后分别去调
用。

这样的架构，会存在着诸多的问题：

• 客户端多次请求不同的微服务，增加客户端代码或配置编写的复杂性
• 认证复杂，每个服务都需要独立认证。
• 存在跨域请求，在一定场景下处理相对复杂。

上面的这些问题可以借助API网关来解决。
所谓的API网关，就是指系统的统一入口，它封装了应用程序的内部结构，为客户端提供统一服
务，一些与业务本身功能无关的公共逻辑可以在这里实现，诸如认证鉴权、监控、路由转发等等。

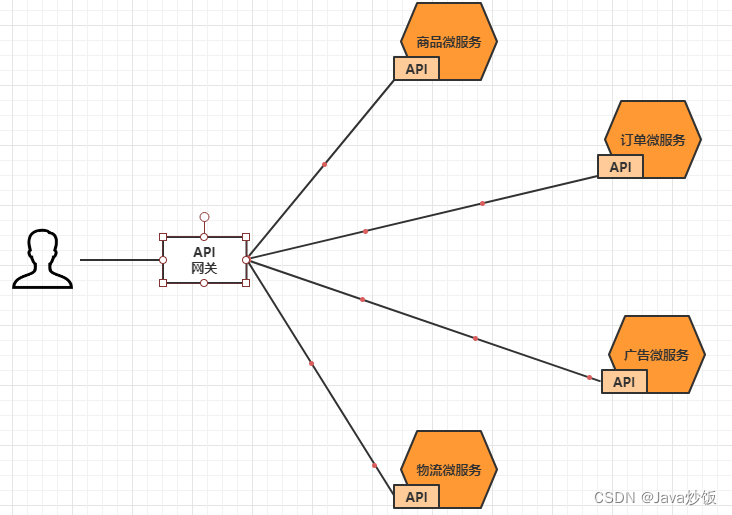

添加上API网关之后，系统的架构图变成了如下所示：

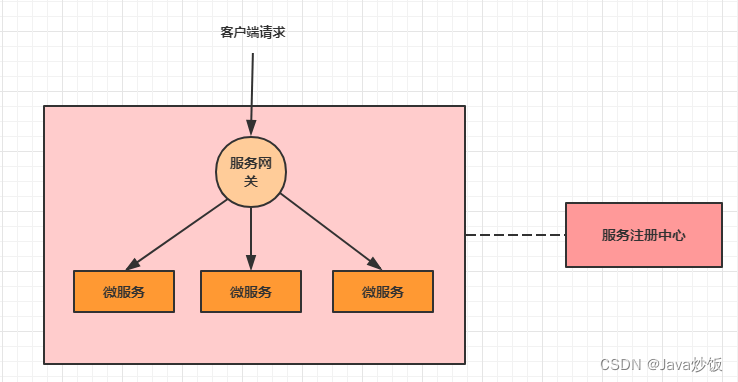

我们也可以观察下，我们现在的整体架构图：

在业界比较流行的网关，有下面这些：

• Ngnix+lua
  使用nginx的反向代理和负载均衡可实现对api服务器的负载均衡及高可用
  lua是一种脚本语言,可以来编写一些简单的逻辑, nginx支持lua脚本
• Kong
  基于Nginx+Lua开发，性能高，稳定，有多个可用的插件(限流、鉴权等等)可以开箱即用。 问题：
  只支持Http协议；二次开发，自由扩展困难；提供管理API，缺乏更易用的管控、配置方式。
• Zuul Netflix开源的网关，功能丰富，使用JAVA开发，易于二次开发 问题：缺乏管控，无法动态配
  置；依赖组件较多；处理Http请求依赖的是Web容器，性能不如Nginx
• Spring Cloud Gateway
  Spring公司为了替换Zuul而开发的网关服务，将在下面具体介绍。

注意：SpringCloud alibaba技术栈中并没有提供自己的网关，我们可以采用Spring Cloud Gateway
来做网关

Gateway简介

Spring Cloud Gateway是Spring公司基于Spring 5.0，Spring Boot 2.0 和 Project Reactor 等技术
开发的网关，它旨在为微服务架构提供一种简单有效的统一的 API 路由管理方式。它的目标是替代
Netflix Zuul，其不仅提供统一的路由方式，并且基于 Filter 链的方式提供了网关基本的功能，例如：安
全，监控和限流。
优点：

• 性能强劲：是第一代网关Zuul的1.6倍
• 功能强大：内置了很多实用的功能，例如转发、监控、限流等
• 设计优雅，容易扩展

缺点：

• 其实现依赖Netty与WebFlux，不是传统的Servlet编程模型，学习成本高

• 不能将其部署在Tomcat、Jetty等Servlet容器里，只能打成jar包执行

• 需要Spring Boot 2.0及以上的版本，才支持

Gateway快速入门

要求: 通过浏览器访问api网关,然后通过网关将请求转发到商品微服务

基础版

第1步：创建一个api-gateway 的模块,导入相关依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <parent>
      <artifactId>springcloud-alibaba</artifactId>
      <groupId>com.zking</groupId>
      <version>1.0-SNAPSHOT</version>
  </parent>
  <modelVersion>4.0.0</modelVersion>

  <artifactId>api-gateway</artifactId>

  <dependencies>
      <!--gateway 注意 此模式不能引入starter-web -->
      <dependency>
          <groupId>org.springframework.cloud</groupId>
          <artifactId>spring-cloud-starter-gateway</artifactId>
      </dependency>

  </dependencies>

</project>

第2步: 创建主类

@SpringBootApplication
public class ApiGatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(ApiGatewayApplication.class);
    }
}

第3步: 添加配置文件

server:
  port: 7000
spring:
  application:
    name: api-gateway
  cloud:
    gateway:
      routes: # 路由数组[路由 就是指定当请求满足什么条件的时候转到哪个微服务]
        - id: product_route # 当前路由的标识, 要求唯一
          uri: https://youkuaiyun.com # 请求要转发到的地址
          order: 1 # 路由的优先级,数字越小级别越高
          predicates: # 断言(就是路由转发要满足的条件)
            - Path=/csdn/** # 当请求路径满足Path指定的规则时,才进行路由转发
          filters: # 过滤器,请求在传递过程中可以通过过滤器对其进行一定的修改
            - StripPrefix=1 # 转发之前去掉1层路径

上面为参考配置，下面为实际案例

server:
    port: 7000
spring:
    application:
        name: api-gateway
    cloud:
        gateway:
            routes: # 路由数组[路由 就是指定当请求满足什么条件的时候转到哪个微服务]
                - id: product_route # 当前路由的标识, 要求唯一
                  uri: http://localhost:8080/ # 请求要转发到的地址
                  order: 1 # 路由的优先级,数字越小级别越高
                  predicates: # 断言(就是路由转发要满足的条件)
                      - Path=/product-serv/** # 当请求路径满足Path指定的规则时,才进行路由转发
                  filters: # 过滤器,请求在传递过程中可以通过过滤器对其进行一定的修改
                      - StripPrefix=1 # 转发之前去掉1层路径

未经过网关商品微服务访问地址：http://localhost:8080/product/get/1

经过网关商品微服务访问地址：http://localhost:7000/product-serv/product/get/1

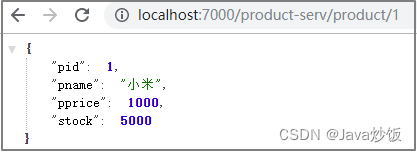

第4步: 启动项目, 并通过网关去访问微服务

增强版

现在在配置文件中写死了转发路径的地址, 前面我们已经分析过地址写死带来的问题, 接下来我们从
注册中心获取此地址。
第1步：加入nacos依赖

<!--nacos客户端-->
<dependency>
	<groupId>com.alibaba.cloud</groupId>
	<artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

第2步：在主类上添加注解

@SpringBootApplication
@EnableDiscoveryClient
public class ApiGatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(ApiGatewayApplication.class);
    }
}

第3步：修改配置文件

server:
  port: 7000
spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848
    gateway:
      routes:
        - id: product_route
          uri: lb://service-product # lb指的是从nacos中按照名称获取微服务,并遵循负载均衡策略
          predicates:
            - Path=/product-serv/**
          filters:
            - StripPrefix=1

第4步:测试

测试结果：

发现通过http://localhost:7000/product-serv/product/get/1可以随机访问商品微服务中的某个实例了

简写版

第1步: 去掉关于路由的配置

server:
  port: 7000
spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848
    gateway:
      discovery:
        locator:
          enabled: true # 让gateway可以发现nacos中的微服务

spring cloud alibaba 2021.1需要额外导入

<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-starter-loadbalancer</artifactId>
</dependency>

第2步: 启动项目，并通过网关去访问微服务

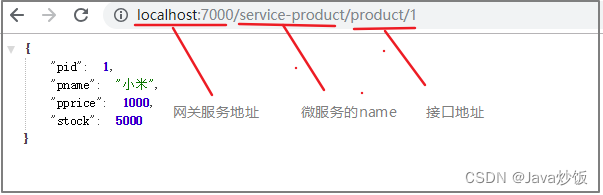

这时候，就发现只要按照网关地址/微服务/接口的格式去访问，就可以得到成功响应。

跨域请求

Spring Cloud Gateway还针对跨域访问做了设计，可以使用以下配置解决跨域访问问题：

spring:
  cloud:
    gateway:
      # 跨域
      globalcors:
        corsConfigurations:
          '[/**]':
            allowedHeaders: "*"
            allowedOrigins: "*"
            allowedMethods: "*"

allowedHeaders: 头部允许字段

allowedOrigins:允许地址

allowedMethods:允许请求方法

Gateway核心架构

基本概念

路由(Route) 是 gateway 中最基本的组件之一，表示一个具体的路由信息载体。主要定义了下面的几个
信息:

• id，路由标识符，区别于其他 Route。
• uri，路由指向的目的地 uri，即客户端请求最终被转发到的微服务。
• order，用于多个 Route 之间的排序，数值越小排序越靠前，匹配优先级越高。
• predicate，断言的作用是进行条件判断，只有断言都返回真，才会真正的执行路由。
• filter，过滤器用于修改请求和响应信息。

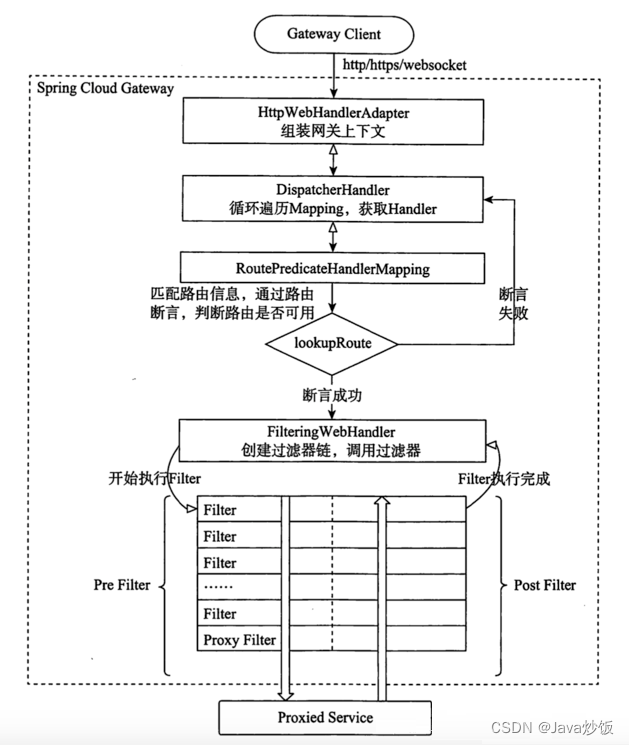

执行流程

执行流程大体如下：

1. Gateway Client向Gateway Server发送请求

2. 请求首先会被HttpWebHandlerAdapter进行提取组装成网关上下文

3. 然后网关的上下文会传递到DispatcherHandler，它负责将请求分发给
   RoutePredicateHandlerMapping

4. RoutePredicateHandlerMapping负责路由查找，并根据路由断言判断路由是否可用

5. 如果过断言成功，由FilteringWebHandler创建过滤器链并调用

6. 请求会一次经过PreFilter–微服务–PostFilter的方法，最终返回响应

断言

Predicate(断言, 谓词) 用于进行条件判断，只有断言都返回真，才会真正的执行路由。
断言就是说: 在 什么条件下 才能进行路由转发

https://docs.spring.io/spring-cloud-gateway/docs/4.1.0-M1/reference/html/#the-method-route-predicate-factory

内置路由断言工厂

SpringCloud Gateway包括许多内置的断言工厂，所有这些断言都与HTTP请求的不同属性匹配。具体
如下：

• 基于Datetime类型的断言工厂
  此类型的断言根据时间做判断，主要有三个：
  AfterRoutePredicateFactory： 接收一个日期参数，判断请求日期是否晚于指定日期
  BeforeRoutePredicateFactory： 接收一个日期参数，判断请求日期是否早于指定日期
  BetweenRoutePredicateFactory： 接收两个日期参数，判断请求日期是否在指定时间段内

  -After=2019-12-31T23:59:59.789+08:00[Asia/Shanghai]

• 基于远程地址的断言工厂 RemoteAddrRoutePredicateFactory：接收一个IP地址段，判断请求主
  机地址是否在地址段中

  -RemoteAddr=192.168.1.1/24

• 基于Cookie的断言工厂
  CookieRoutePredicateFactory：接收两个参数，cookie 名字和一个正则表达式。 判断请求
  cookie是否具有给定名称且值与正则表达式匹配。

  -Cookie=chocolate, ch.

• 基于Header的断言工厂
  HeaderRoutePredicateFactory：接收两个参数，标题名称和正则表达式。 判断请求Header是否
  具有给定名称且值与正则表达式匹配。

  -Header=X-Request-Id, \d+

• 基于Host的断言工厂
  HostRoutePredicateFactory：接收一个参数，主机名模式。判断请求的Host是否满足匹配规则。

  -Host=.testhost.org

• 基于Method请求方法的断言工厂
  MethodRoutePredicateFactory：接收一个参数，判断请求类型是否跟指定的类型匹配。

  -Method=GET

• 基于Path请求路径的断言工厂

  PathRoutePredicateFactory：接收一个参数，判断请求的URI部分是否满足路径规则。

  -Path=/foo/{segment}

• 基于Query请求参数的断言工厂
  QueryRoutePredicateFactory ：接收两个参数，请求param和正则表达式， 判断请求参数是否具
  有给定名称且值与正则表达式匹配。

  -Query=baz, ba.

• 基于路由权重的断言工厂
  WeightRoutePredicateFactory：接收一个[组名,权重], 然后对于同一个组内的路由按照权重转发

  routes:
  -id: weight_route1 uri: host1 predicates:
  -Path=/product/
  -Weight=group3, 1
  -id: weight_route2 uri: host2 predicates:
  -Path=/product/**
  -Weight= group3, 9

内置路由断言工厂的使用

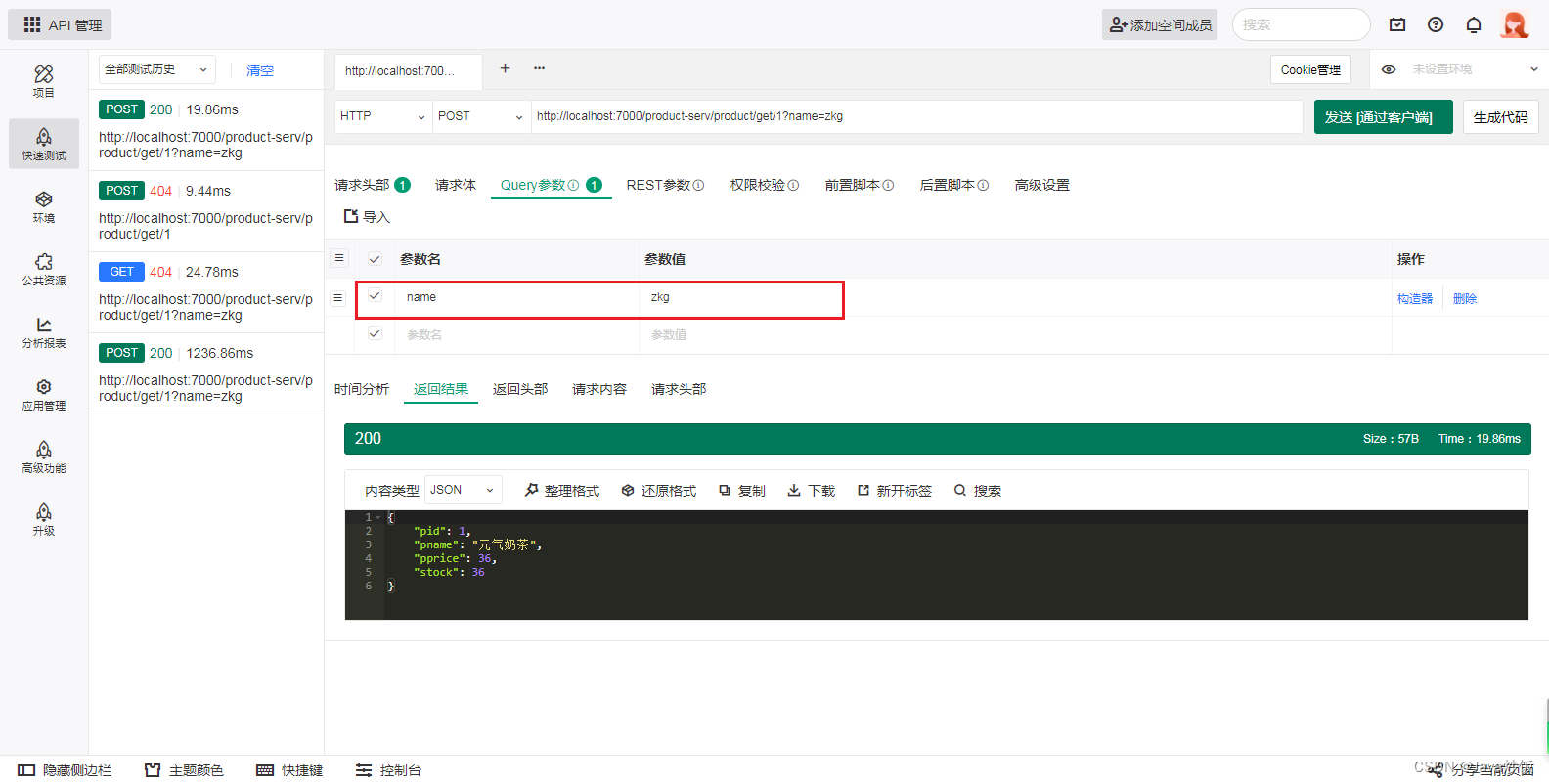

接下来我们验证几个内置断言的使用:

server:
  port: 7000
spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848
    gateway:
      discovery:
        locator:
          enabled: true # 让gateway可以发现nacos中的微服务
      routes:
        - id: product_route
          uri: lb://service-product # lb指的是从nacos中按照名称获取微服务,并遵循负载均衡策略
          predicates:
            - Path=/product-serv/**
            - Query=name,zk.
            - Method=POST #限制请求方式为POST
          filters:
            - StripPrefix=1

需要同时满足断言的三个条件才不会报错

自定义路由断言工厂

我们来设定一个场景: 假设我们的应用仅仅让age在(min,max)之间的人来访问。
第1步：在配置文件中,添加一个Age的断言配置

server:
  port: 7000
spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848
    gateway:
      discovery:
        locator:
          enabled: true # 让gateway可以发现nacos中的微服务
      routes:
        - id: product_route
          uri: lb://service-product # lb指的是从nacos中按照名称获取微服务,并遵循负载均衡策略
          predicates:
            - Path=/product-serv/**
            - Age=18,60
          filters:
            - StripPrefix=1

第2步：自定义一个断言工厂, 实现断言方法

package com.zking.predicates;

import lombok.Data;
import lombok.NoArgsConstructor;
import org.apache.commons.lang3.StringUtils;
import org.springframework.cloud.gateway.handler.predicate.AbstractRoutePredicateFactory;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;

import java.util.Arrays;
import java.util.List;
import java.util.function.Predicate;

//这是一个自定义的路由断言工厂类,要求有两个
//1 名字必须是 配置+RoutePredicateFactory
//2 必须继承AbstractRoutePredicateFactory<配置类>
@Component
public class AgeRoutePredicateFactory extends AbstractRoutePredicateFactory<AgeRoutePredicateFactory.Config> {
    public AgeRoutePredicateFactory() {
        super(AgeRoutePredicateFactory.Config.class);
    }

    //用于从配置文件中获取参数值赋值到配置类中的属性上
    @Override
    public List<String> shortcutFieldOrder() {
         //这里的顺序要跟配置文件中的参数顺序一致
        return Arrays.asList("minAge", "maxAge");
    }

    //断言
    @Override
    public Predicate<ServerWebExchange> apply(AgeRoutePredicateFactory.Config
                                                      config) {
        return new Predicate<ServerWebExchange>() {
            @Override
            public boolean test(ServerWebExchange serverWebExchange) {
                //从serverWebExchange获取传入的参数
                String ageStr =
                        serverWebExchange.getRequest().getQueryParams().getFirst("age");
                if (StringUtils.isNotEmpty(ageStr)) {
                    int age = Integer.parseInt(ageStr);
                    return age > config.getMinAge() && age < config.getMaxAge();
                }
                return true;
            }
        };
    }
    //配置类,用于接收配置文件中的对应参数
    @Data
    @NoArgsConstructor
    public static class Config {
        private int minAge;//18
        private int maxAge;//60
    }
}

第4步：启动测试

#测试发现当age在(20,60)可以访问,其它范围不能访问
http://localhost:7000/product-serv/product/1?age=30
http://localhost:7000/product-serv/product/1?age=10

pom.xml相关配置

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>springcloud-shop</artifactId>
        <groupId>com.zking</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>

    <modelVersion>4.0.0</modelVersion>
    <artifactId>api-gateway</artifactId>
    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <configuration>
                    <source>8</source>
                    <target>8</target>
                </configuration>
            </plugin>
        </plugins>
    </build>

    <dependencies>
        <!--gateway 注意 此模式不能引入starter-web -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <!--nacos客户端-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
        </dependency>
        <dependency>
            <groupId>org.apache.commons</groupId>
            <artifactId>commons-lang3</artifactId>
            <version>3.7</version>
        </dependency>

    </dependencies>

</project>
