SET化消息中间件架构实现

SET化架构设计方案：基于集群

图中有两个集群，如果需要实现数据同步 ，那么通过Federation将集群一的node3和集群二的node1实现数据同步即可，在集群内可以通过镜像队列进行数据同步。



实现：通过Federation插件进行数据同步

1、准备好环境：虚拟机+centos7安装好rabbitmq

      2个节点：192.168.2.208  、192.168.2.209

2、启动服务 service rabbitmq-server start &或者后台启用

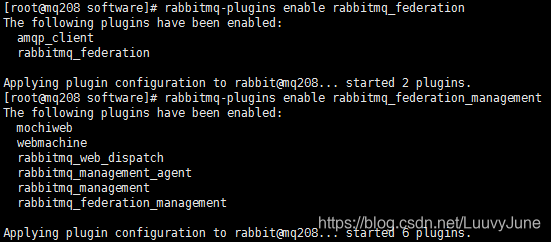

3、启用Federation管理插件

rabbitmq-plugins enable rabbitmq_federation
rabbitmq-plugins enable rabbitmq_federation_management

4、访问http://192.168.2.209:15672/#/users管控台会出现如图所示：

5、选择 192.168.208作为上游节点，192.168.2.209作为下游节点：

在下游节点192.168.2.209操作：

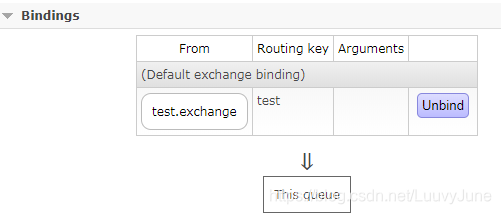

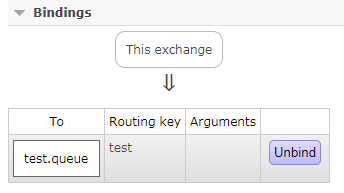

（1）新建一个交换机、队列以及绑定

（2）http://192.168.2.209:15672/#/users管控台点击Federation Upstreams，

 与上游节点建立关系：

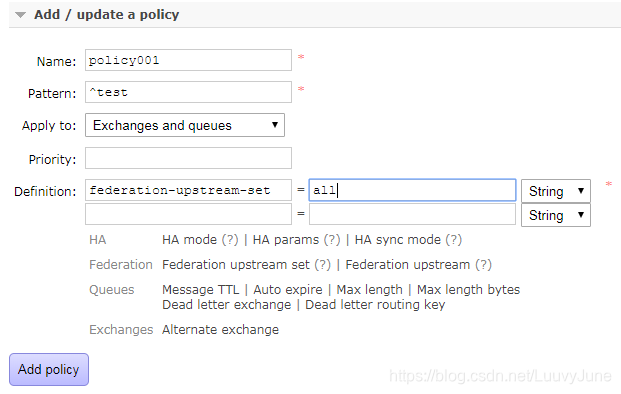

 接下来点击polices，添加策略：

（3） 添加完之后观察exchange和queue：

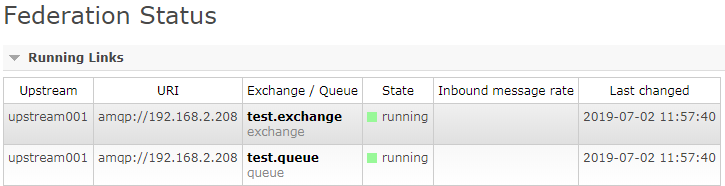

点击Federation status:



打开上游节点192.168.2.208：

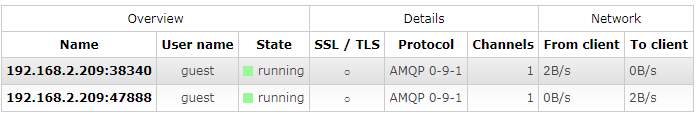

打开Connections:

打开exchange，多了一条灰色的，这是个federation的通道，不能用来发送消息，还有刚才建立的test.exchange的交换机：

6、测试发送消息

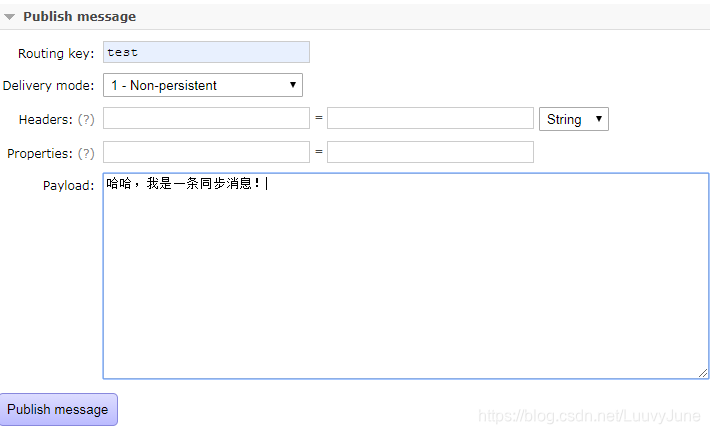

在上游节点192.168.2.208 test.exchange 中发送一条消息

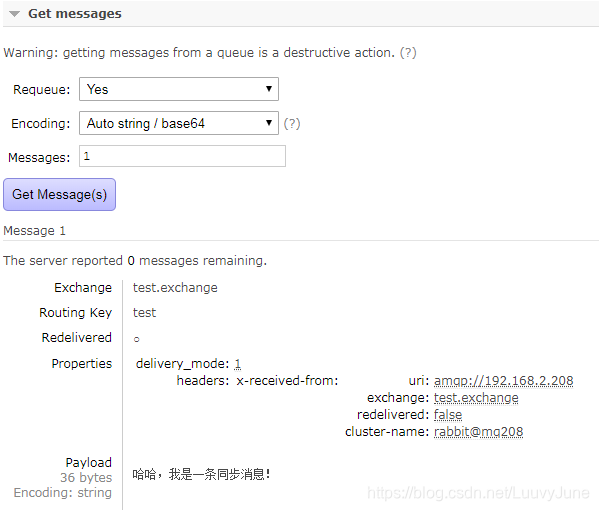

看下游节点192.168.2.209是否能够同步到该消息。

如果在192.168.2.208上也想接收该消息并消费，在208上新建一个队列与该test.exchange建立绑定即可。这样就可以实现多中心的数据同步。
