Vivado 开发流程

在生成了IP Core以后,紧接着是应用Vivado搭建网络,开始了对Vivado的学习.对于一个新软件的学习和使用,它的用户手册是最好的学习资料。

什么是IP Core

在进行开发之前,要明白什么是IP Core,我们为什么要生成IP Core。
IP Core,全称知识产权核(英语:intellectual property core),是指某一方提供的、形式为逻辑单元、芯片设计的可重用模块。IP核通常已经通过了设计验证,设计人员以IP核为基础进行专用集成电路或现场可编程逻辑门阵列(FPGA)的逻辑设计设计,可以缩短设计所需的周期。
通俗一点说,就是我们把我们所需要的功能,输出为模块,以便于我们能在后面电路设计的时候,直接把具有一定功能的模块直接拿来使用。

一、打开Vivado IDE

在打开vivado IDE以后,会显示以下界面:
这里写图片描述
1、1 Quick Start
其中包含creat new project(创建新的工程)、open project(打开工程)、open example project(打开例程)
1、2Tasks
(1)Manage IP:打开或创建一个IP工程,用来管理或者定义IP。
(2)Open Hardware Manager:打开硬件管理器,连接到目标JTAG电缆或电路板,可以烧录到电路板上。 Vivado logic analyzer和Vivado serial I/O analyzer可以进行调试。
(3)Xilinx Tcl Store:这是一个Tcl代码的开源存储库,主要用于Vivado Design Suite。 Tcl Store提供对来自不同来源的多个脚本和实用程序的访问,从而解决各种问题并提高生产力。
1、3Information Center

二、创建一个project

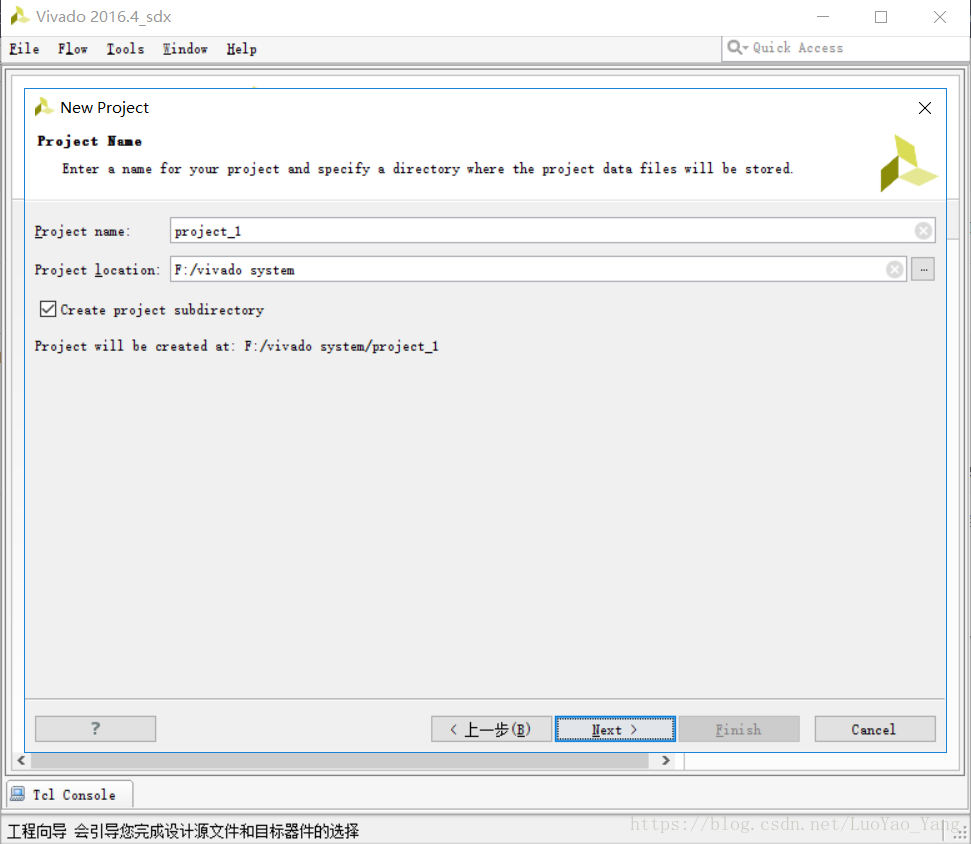

2、1点击File->New Project或者Creat New Project,点击Next后出现以下页面:
这里写图片描述
在设置好projecgt name和location以后,点击next。
这里会出现五种project,我们需要选择我们需要的,这里会一一讲述
2、2RTL Project

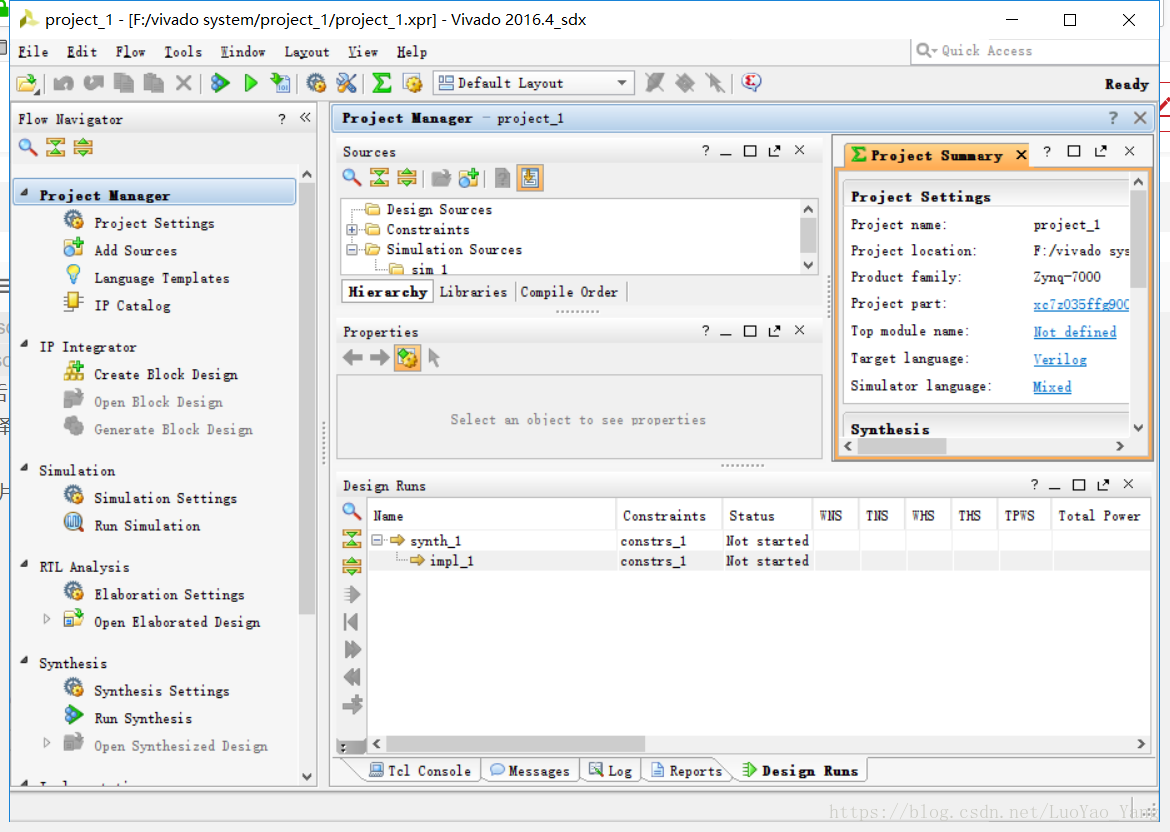

选择RTL Project以后,选择相应的芯片,点击Finish后进入以下界面:
这里写图片描述

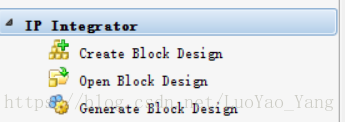

2、3点击左侧的Creat Block Design,会出现设计模块。
这里写图片描述
2、4点击左侧这里写图片描述图标,或者右键->Add IP,进行IP Core的添加。
添加了ZYNQ Processing System
这里写图片描述
在添加过ZYNQ Processing System之后,上方会出现
这里写图片描述

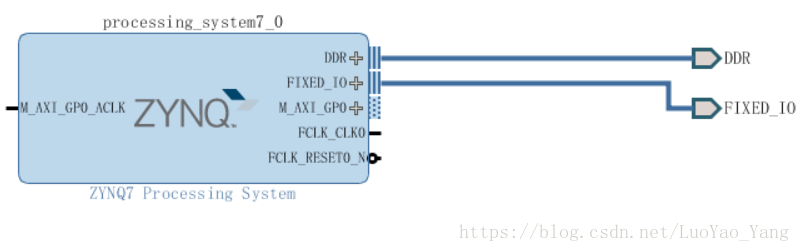

我们点击Run Block Automation,这时会出现Description:此选项设置处理系统上的电路板预设。 电路板预设将覆盖所有当前属性。 此操作无法撤消。 Zynq7模块自动化应用当前电路板预设,并为FIXED_IO,触发和DDR接口生成外部连接。我们点击OK,会发现FIXED_IO和DDR已经连接。
这里写图片描述
继续按照上述方法添加IP Core:AXI Bram Controller
这里写图片描述
AXI GPIO
这里写图片描述
添加完成以后,上方会出现Run Connection Automation
这里写图片描述
点击后全部打勾✔,OK后所有的IP Core会自动连接。此过程不仅仅发生了自动连接,并且会增加相应模块。
点击Validate Design(F6),运行结果如下,没有发现错误。
这里写图片描述
在Design Source上,右键点击Creat HDL Wrapper,完成后点击generate bitstream,生成相应的比特流,结果失败了。
这里写图片描述
原因可能是因为选择的设备需要没有valid license。

关于license的解决办法,请查看我的另一篇博客
关于Vivado License问题的解决

vivado开发流程主要包括以下六个步骤: 1. 创建工程和添加源文件:在vivado中,首先需要创建一个工程,并添加所需的源文件,比如编写的Verilog代码等。 2. RTL描述与分析:在这一步骤中,对源文件进行RTL(Register Transfer Level)描述和分析,以确保设计的正确性和功能性。 3. 设计综合:在设计综合阶段,将RTL级的描述转换为门级的表示,生成电路的综合网表。 4. 添加设计约束:在这一步骤中,需要添加设计约束,以确保电路在特定条件下能够正常工作,如时钟频率、时序要求等。 5. 设计实现:在设计实现阶段,将综合后的电路网表映射到目标FPGA(Field Programmable Gate Array)芯片的物理资源上,并进行布局和布线。 6. 比特流文件生成与下载:最后一步是生成比特流文件,该文件将包含了已经实现的设计,并可以通过下载到目标FPGA芯片上进行验证和测试。 需要注意的是,以上是vivado开发流程的基本步骤,具体的操作可以在vivado的Flow Navigator窗口中进行,这个窗口提供了一整套的开发流程,可以方便地进行各项任务的操作和管理。<span class="em">1</span><span class="em">2</span><span class="em">3</span> #### 引用[.reference_title] - *1* *3* [vivado基本开发流程](https://blog.csdn.net/weixin_42750542/article/details/112853564)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v93^chatsearchT3_1"}}] [.reference_item style="max-width: 50%"] - *2* [Vivado 开发流程(手把手教学实例)(FPGA)](https://blog.csdn.net/Gentleman_Qin/article/details/80016273)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v93^chatsearchT3_1"}}] [.reference_item style="max-width: 50%"] [ .reference_list ]
