LOXIM LX8201-0B微孔雾化驱动专用芯片

今天推荐一个全新的微孔雾化驱动方案，加湿器/补水仪/香氛机的硬件工程师，不容错过。

背景：

现有市面上的微孔雾化方案，看上去电路设计和器件选型有各种不同，但是底层思路都是一致的，问题和机会也大致类似，主要有：

1. 器件的离散性带来的雾化一致性问题： 由于电感或者陶瓷片的来料不可避免有一定波动，基于电感/MOS器件的L/C电路就会出现较为明显的雾化一致性问题。
2. 扫频/追频：很多设计方案号称有专利的扫频/追频技术，能自适应陶瓷片的最佳谐振频率，实际中因为扫频精度的问题（400-1K Hz），不一定能精准匹配最佳谐振频率；当然对比那些没有追频的方案还是好不少的。

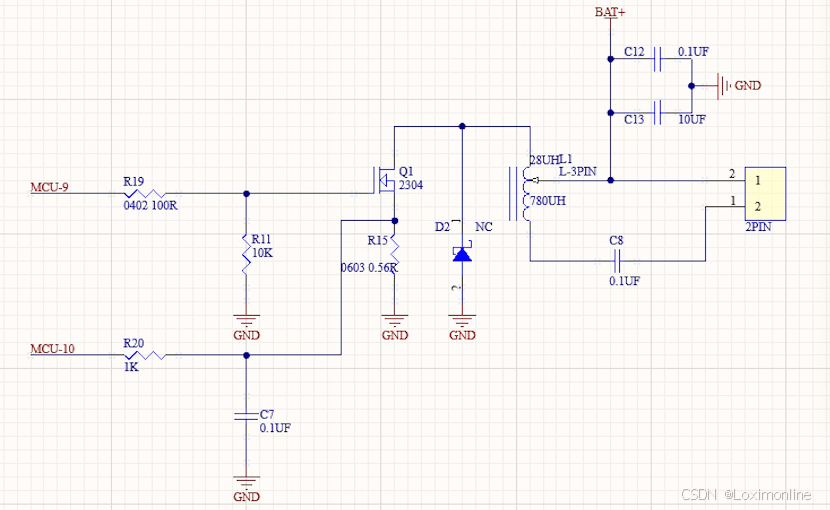

下图，给一个常见的方案示例。

（顺便提一句，升压的通用方案是将电池升压至5V，USB升压至13.2V，市面上也有不少不升压的公司/产品，就不值得提了）。

最近LOXIM（深圳市乐而信科技服务有限公司）刚刚推出量产的一款微孔雾化的专用芯片，带来了微孔雾化行业多年期待的突破性创新设计。

LOXIM自研的微孔驱动芯片LX8201-0B及方案

先讲重点，介绍一下方案的特点：

1. 芯片一体化集成设计，不受器件离散性的影响，雾化稳定性和一致性更好；
2. 独家软件算法精准追频，驱动效率更高，同等雾化条件下功耗更低，实际测算都有20-30%的功耗降低；
3. 采用QFN -28封装，多达12个可用I/O，可实现更多附加功能；
4. 待机电流值可低至20μA；
5. 成本更低：不仅节约硬件成本，而且由于扩大了对陶瓷片的适应性，陶瓷片来料的成本也能有所降低。

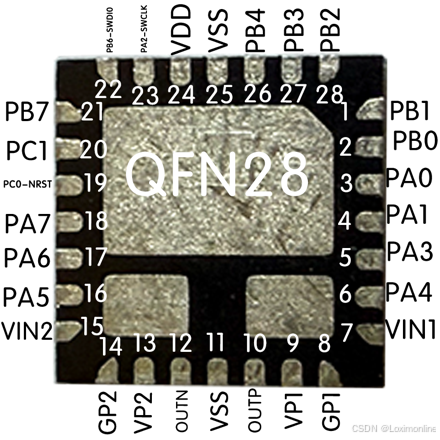

LX8201-0B芯片图片

LX8201-0B芯片引脚配置图

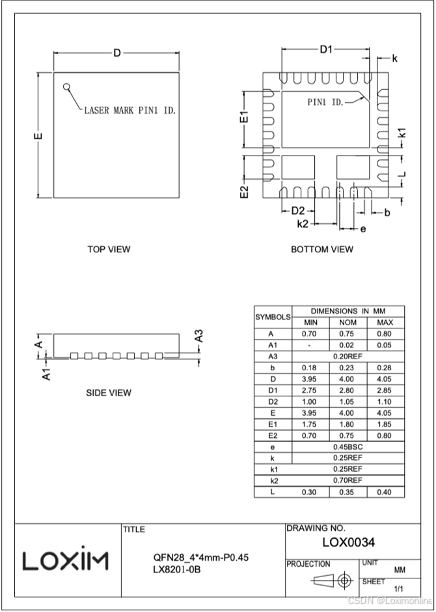

封装尺寸图

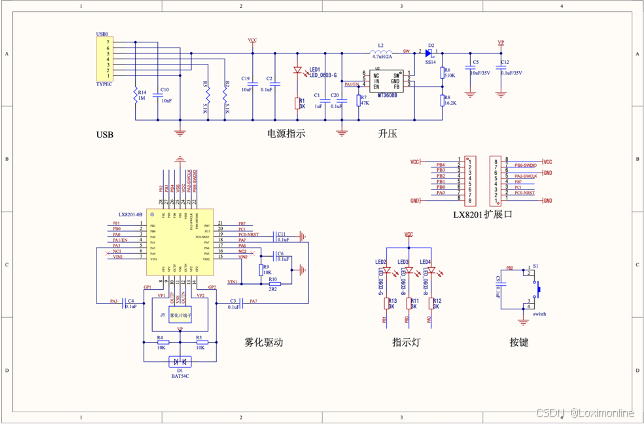

 官方也提供测试板，原理图和实物分别如下。

以上测试板实物可以随时提供，供工程师做方案的对比测试，需要的可联系。
