实验目标

掌握单区域 OSPF 基本配置方法

实验任务

组网如拓扑图所示。本组网模拟单区域 OSPF 的应用。 RTA 和 RTB 分别是终端 PC_3 和 PC_4 的网关。 RTA 设置 loopback 口地址 1.1.1.1 为 RTA的 Router ID ， RTB 设置 loopback 口地址 2.2.2.2 为 RTB 的 Router ID， RTA 和 RTB 都属于同一个 OSPF 区域0 。RTA 和 RTB 之间的网络能互通，终端 PC_3 和 PC_4 能互通。

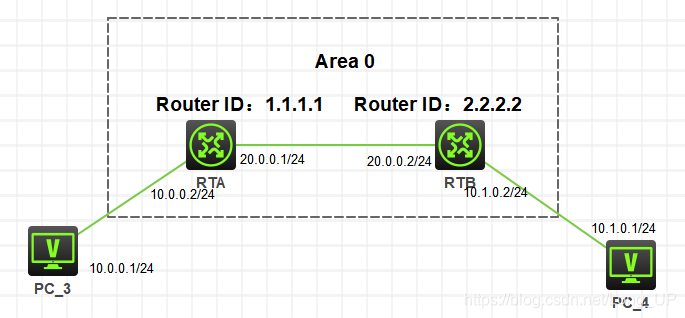

实验拓扑

在这里插入图片描述

实验步骤

步骤一：配置各接口的IP地址

RTA

[RTA]int GigabitEthernet 0/0
[RTA-GigabitEthernet0/0]ip add 20.0.0.1 24
[RTA-GigabitEthernet0/0]undo shutdown
[RTA-GigabitEthernet0/0]int g 0/1
[RTA-GigabitEthernet0/1]ip add 10.0.0.2 24
[RTA-GigabitEthernet0/1]undo shutdown
[RTA-GigabitEthernet0/1]qu
[RTA]int LoopBack 1
[RTA-LoopBack1]ip add 1.1.1.1 32
[RTA-LoopBack1]qu

RTB
