配置动态地址获取协议 DHCP 实验

实验名称
DHCP的划分vlan和中继服务器配置（不同网段）Cisco思科模拟器

实验目的
PC机可以通过自动获取方式获取到IP地址

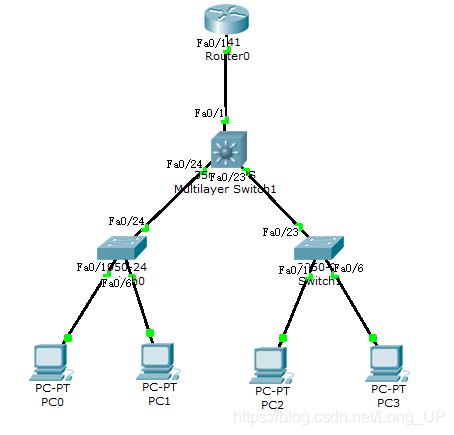

实验拓扑

实验原理

• 交换机跟路由器必须有相同的路由条目才可进行正常的数据转发即必须配置动态路由协议（RIP或OSPF）来获取完整的路由条目。
• 三层交换机跟路由器直连的那个接口必须配置ip地址，才能与路由器的接口生成网段方法：用 no switchport 来启用接口的三层接口（路由功能）即可配置ip地址，或者划分到vlan里配置SVI也行注意：三层交换机完成所有配置后，要在全局模式下输入 ip routing【 Switch（config）#ip routing 】
• DHCP服务器中继配置可在！全局模式跟端口模式下进行。(思科模拟器只能在端口模式下进行中继配置)
  Switch（config）#ip helper-address {ip地址}
  Switch（config-if）#ip helper-address {ip地址}
  在端口模式下配置注意事项：配置在不同网段（即不同vlan之间）的网关端口里面。如果是SVI就先进入SVI配置下，在指向DHCP服务器的那个端口 ip地址。

配置命令如下

路由器Router0

Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 10.1.1.1 255.255.255.252
Router(config-if)#no shutdown
