实验名称
单臂路由

实验目的
利用路由器的单臂路由功能实现VLAN间路由

背景描述
为减小广播包对网络的影响，网络管理员在公司内部网络中进行了VLAN的划分。在实
现VLAN间路由上，为节约成本充分并且利用现有设备，网络管理员计划利用路由器的单臂路由功能实现VLAN间路由。

需求分析
通过划分 VLAN 减小广播域的范围，为了节约成本并且充分利用现有设备，在路由器上配置单臂路由实现 VLAN 间路由。

实验拓扑

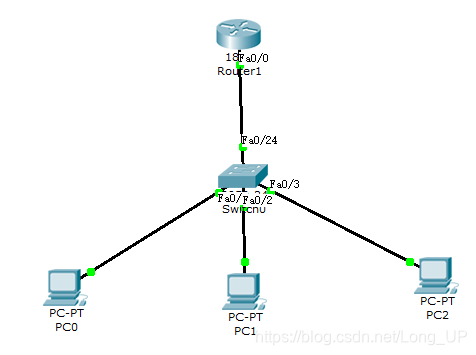

在这里插入图片描述

预备知识
交换机转发原理、交换机基本配置、单臂路由原理。

实验原理
VLAN间的主机通信为不同网段间的通信，需要通过三层设备对数据进行路由转发才可
以实现，在路由器上对物理接口划分子接口并封装 802.1q 协议，使每一个子接口都充当一个 VLAN 网段中主机的网关，利用路由器的三层路由功能可以实现不同VLAN 间的通信。

实验步骤
路由器Router1

Router>enable
Router#configure terminal

Router(config)#interface fastethernet 0/0 //可以简写成 int f0/0
Router(config-if)#no ip address //确保接口没有 IP
Router(config-if)#no shutdown //确保接口处于启动状态
Router(config-if)#exit

Router(config)#interface fastethernet 0/0.10
