引入
Super VLAN介绍

组网需求
核心交换机A作为用户网关设备，通过Trunk口下联接入设备Switch B、Switch C、Switch D。要求接入用户通过划分VLAN实现二层隔离，所有VLAN用户共享一个IP网关，实现三层通信以及与外网通信。

实验拓扑

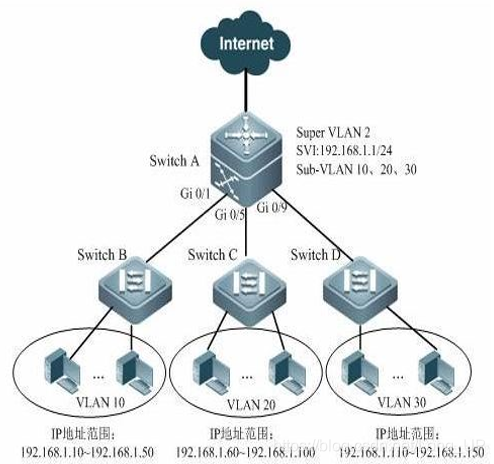

在这里插入图片描述
配置要点

在接入设备（Switch B、Switch C、Switch D）上仅需按照普通VLAN （本例为VLAN 10、VLAN 20、VLAN 30）进行配置
在用户网关设备上配置创建Super vlan，将接入设备上的VLAN10、20、30设置为Sub-VLAN。
为Super VLAN设置SVI口，并且为各个Sub-VLAN分配IP地址范围

实验步骤

SWITCHA的配置：

R2_S3760_1(config)#vlan 2
R2_S3760_1(config-vlan)#vlan 10
R2_S3760_1(config-vlan)#vlan 20
R2_S3760_1(config-vlan)#vlan 30
R2_S3760_1(config-vlan)#exit

R2_S3760_1(config)#vlan 2
R2_S3760_1(config-vlan)#supervlan      //设置Vlan2为Super vlan
R2_S3760_1(config-vlan)#subvlan 10,20,30     //管理sub
