配置路由重发布实验

引入

路由重分发

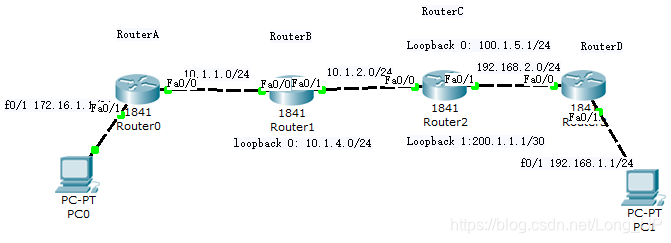

实验拓扑

要求：

1.RouterC 的loopback接口以直连方式注入ospf和rip进程中。
2.RouterC存在默认路由，出站口为Loopback 1。
3.RouterC配置一条到100.2.0.0/24的静态路由，出站口为Loopback 1
4.将默认路由和静态路由注入ospf 和rip进程中。

配置命令如下

路由器RouterA

Router>en
Router#conf ter
Router(config)#hostname RouterA

RouterA(config)#int f0/1
RouterA(config-if)#ip address 172.16.1.1 255.255.255.0
RouterA(config-if)#no shutd
RouterA(config-if)#ex

RouterA(config)#int f0/0
RouterA(config-if)#ip address 10.1.1.1 255.255.255.0
RouterA(config-if)#no shutd
RouterA(config-if)#ex

RouterA(config)#router rip
RouterA(config-router)#version 2
RouterA(config-router)#no auto-summary
RouterA(config-router)#network 172.16.1.0
RouterA(config-router)#network 10.1.1.0
RouterA(config-router)#ex

路由器RouterB

Router>en
Router#conf ter
Router(config)#hostname RouterB

RouterB(config)#int f0/0
RouterB(config-if)#ip address 10.1.1.2 255.255.255.0
RouterB(config-if)#no shutdown
RouterB(config-if)#ex

RouterB(config)#int f0/1
RouterB(config-if)#ip address 10.1.2.1 255.255.255.0
RouterB(config-if)#no shutdown
RouterB(config-if)#ex

RouterB(config)#int loopback 0
RouterB(config-if)#ip address 10.1.4.1 255.255.255.0
RouterB(config-if)#ex

RouterB(config)#router rip
RouterB(config-router)#version 2
RouterB(config-router)#no auto-summary
RouterB(config-router)#network 10.1.1.0
RouterB(config-router)#network 10.1.2.0
RouterB(config-router)#network 10.1.4.0
RouterB(config-router)#ex

路由器RouterC

Router>en
Router#conf ter
Router(config)#hostname RouterC

RouterC(config)#int f0/1
RouterC(config-if)#ip addr
RouterC(config-if)#ip address 192.168.2.1 255.255.255.0
RouterC(config-if)#no shutdown
RouterC(config-if)#ex

RouterC(config)#int f0/0
RouterC(config-if)#ip address 10.1.2.2 255.255.255.0
RouterC(config-if)#no shutdown
RouterC(config-if)#ex

RouterC(config)#int loopback 0
RouterC(config-if)#ip address 100.1.5.1 255.255.255.0
RouterC(config-if)#ex

RouterC(config)#int loopback 1
RouterC(config-if)#ip address 200.1.1.1 255.255.255.252
RouterC(config-if)#ex

RouterC(config)#router rip
RouterC(config-router)#version 2
RouterC(config-router)#no auto-summary
RouterC(config-router)#network 10.1.2.0
RouterC(config-router)#ex

RouterC(config)#router ospf 1
RouterC(config-router)#network 192.168.2.0 0.0.0.255 area 0
RouterC(config-router)#ex

RouterC(config)#router rip
RouterC(config-router)#redistribute ospf 1 metric 2
RouterC(config-router)#redistribute connected
RouterC(config-router)#ex

路由器RouterD

Router>en
Router#conf ter
Router(config)#hostname RouterC

RouterC(config)#int f0/1
RouterC(config-if)#ip addr
RouterC(config-if)#ip address 192.168.2.1 255.255.255.0
RouterC(config-if)#no shutdown
RouterC(config-if)#ex

RouterC(config)#int f0/0
RouterC(config-if)#ip address 10.1.2.2 255.255.255.0
RouterC(config-if)#no shutdown
RouterC(config-if)#ex

RouterC(config)#int loopback 0
RouterC(config-if)#ip address 100.1.5.1 255.255.255.0
RouterC(config-if)#ex

RouterC(config)#int loopback 1
RouterC(config-if)#ip address 200.1.1.1 255.255.255.252
RouterC(config-if)#ex

RouterC(config)#router rip
RouterC(config-router)#version 2
RouterC(config-router)#no auto-summary
RouterC(config-router)#network 10.1.2.0
RouterC(config-router)#ex

RouterC(config)#router ospf 1
RouterC(config-router)#network 192.168.2.0 0.0.0.255 area 0
RouterC(config-router)#ex

RouterC(config)#router rip
RouterC(config-router)#redistribute ospf 1 metric 2
RouterC(config-router)#redistribute connected
RouterC(config-router)#ex

show ip route

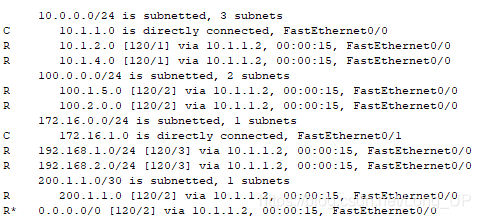

RouterA

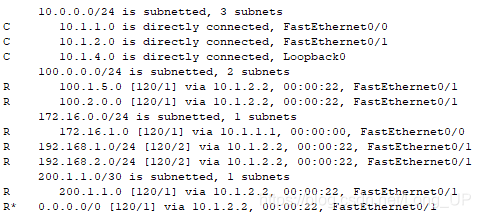

RouterB

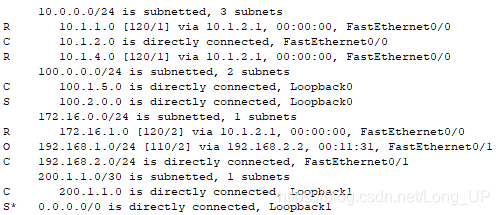

RouterC

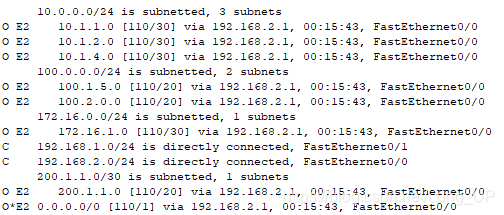

RouterD
