【模组】数模转换芯片DAC-LTC1662 测试

1. 基本参数

1. ADC（Analog-to-Digital Converter，模数转换器）：将模拟信号转换为数字信号
2. DAC（Digital-to-Analog Converter，数模转换器）：将数字信号转换为模拟信号
3. ADC应用：传感器数据采集（温度、压力）、医疗设备（ECG信号数字化）、通信系统（射频信号解调）
4. DAC应用：音频播放设备（CD播放器）、视频显示（数字信号转RGB模拟信号）、工业控制（数字指令转模拟驱动电压）

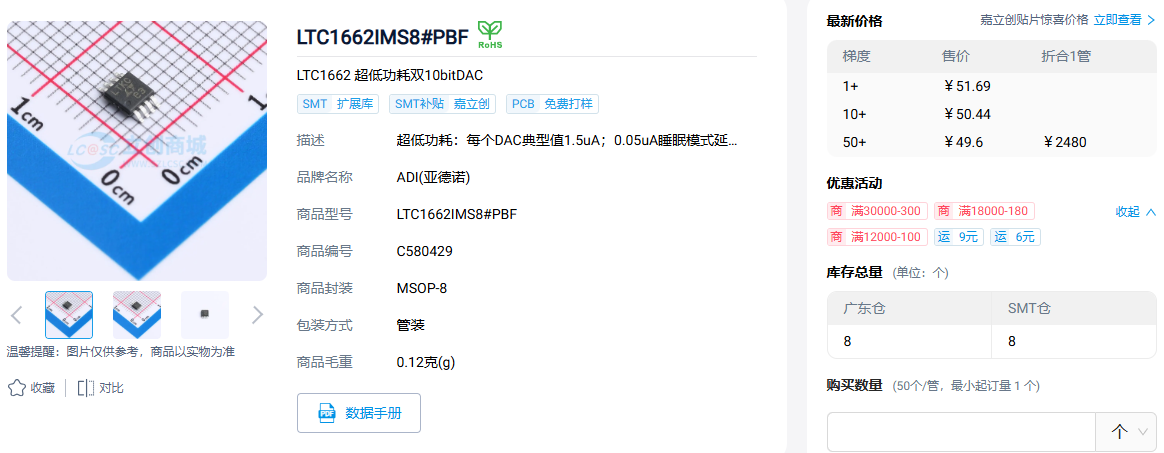

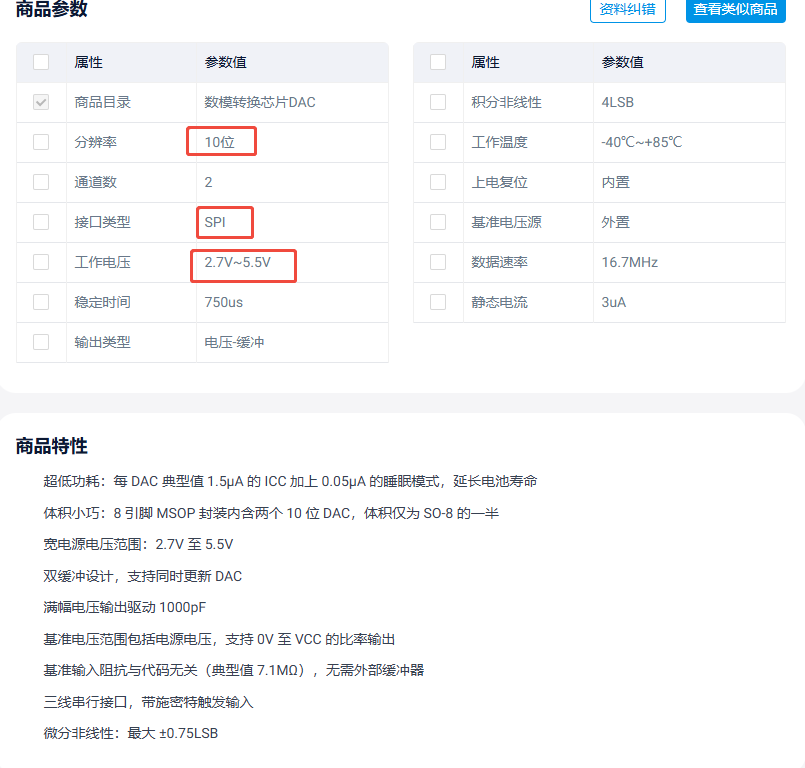

品牌：ADI 亚德诺

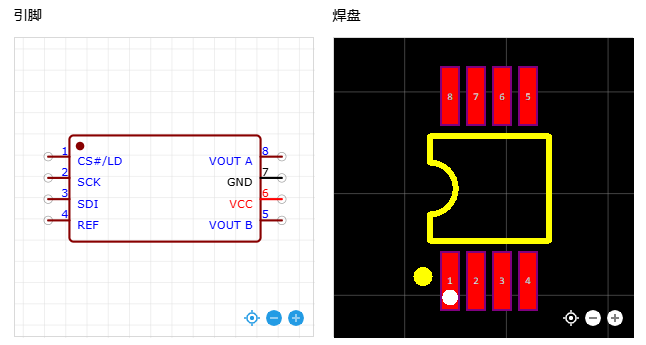

芯片型号：LTC1662
接口：SPI
分辨率：10位
价格：零售50，这个价格不美丽

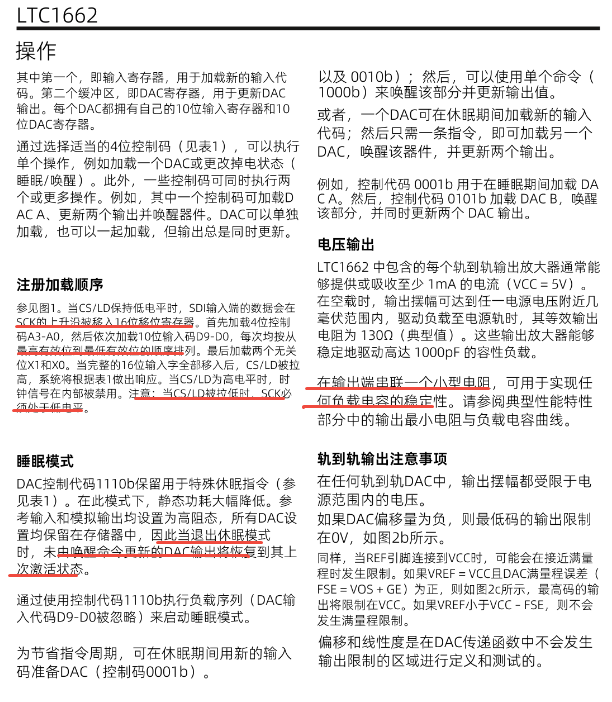

2. 工作参数

3.测试

• 使用OUTB输出引脚测试

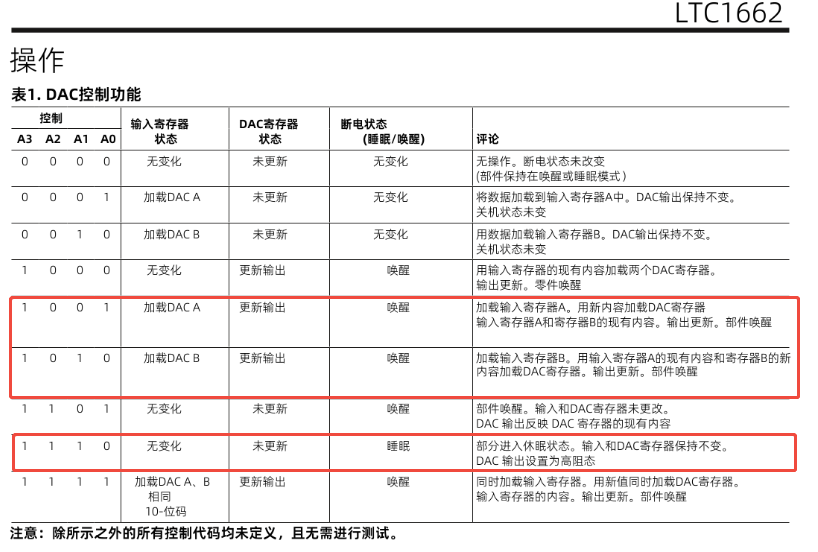

//DAC指令
#define	 DACMD_LoadDAC_B		0x0A
//DAC测试
void DAC_test(uint32_t voltage)
{
  //输入的数字值
	uint32_t adc_num = 0;
	//分辨率10位，参考电压3.3V,
	adc_num = (voltage * 1024) / 3300;
	//更新到DAC芯片
	DAC_UPdate(DACMD_LoadDAC_B, adc_num);
}
//DAC更新
void DAC_UPdate(uint16_t cmd, uint32_t num)
{
	uint16_t spi_data = 0;

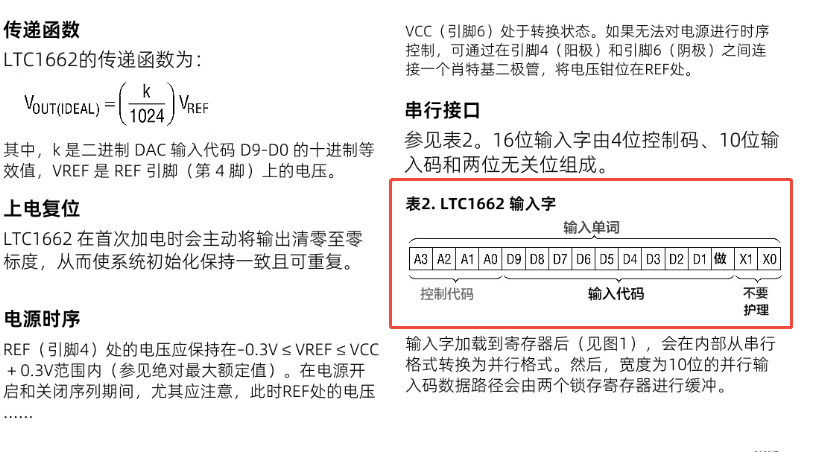

	/* 将命令和数据按照DA通讯要求打包成一个16bit数据  */
	spi_data = (((uint16_t)cmd) << 12) | ((num<< 2) & 0x0FFF);

	/* 片选拉低 */
    LL_GPIO_ResetOutputPin(IO_DA_CS_GPIO_Port, IO_DA_CS_Pin);
    /* 传输数据 */
	if ((HAL_SPI_Transmit(&hspi1, (uint8_t *)&spi_data, 1, 0xff) != HAL_OK))
	{
		Error_Handler();
	}
    /* 片选拉高 */
    LL_GPIO_SetOutputPin(IO_DA_CS_GPIO_Port, IO_DA_CS_Pin);
}

//执行函数 输出500毫伏
DAC_test(500);

• 使用万用表测试输出电压500毫伏

• 结果正确
