交换—交换机相关的技术

目录

1.VLAN — 虚拟局域网

2.配置

1.创建VLAN

2.将接口划分到对应的VLAN中

3.跨网段通讯—需要借助路由器

---

1.VLAN — 虚拟局域网

VLAN—通过路由器和交换机协同工作后，将原本的一个广播域逻辑上，拆分为多个虚拟的广播

域。

2.配置

1.创建VLAN

VID—VLAN ID------用来区分和标识不同的VLAN（广播域）

1.[SW1]vlan ?

INTEGER<1-4094> VLAN ID    敲下对应的VLAN编号

2.[SW1]vlan batch 6 to 100—批量创建VLAN

3.[SW1]undo vlan batch 5 to 100—批量删除VLAN

2.将接口划分到对应的VLAN中

1.将对应的接口划分到对应的VLAN中，相当于建立接口和VLAN的一种映射关系，从而实现VLAN

的划分。一层VLAN/物理VLAN将VLAN和MAC地址进行绑定，从而实现VLAN的划分—2层VLAN

因为以太网帧中存在类型字段，所以可以根据不同的IP流量（IPV4/IPV6），映射对应的VLAN，

从而实现VLAN的划分—3层VLAN

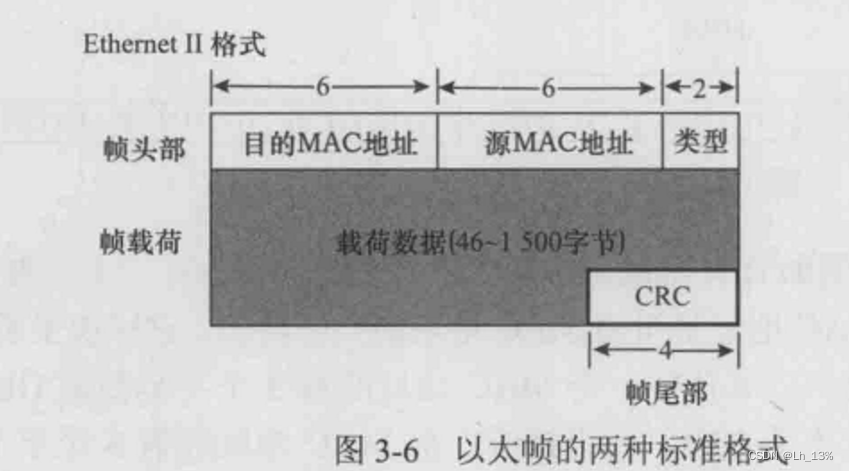

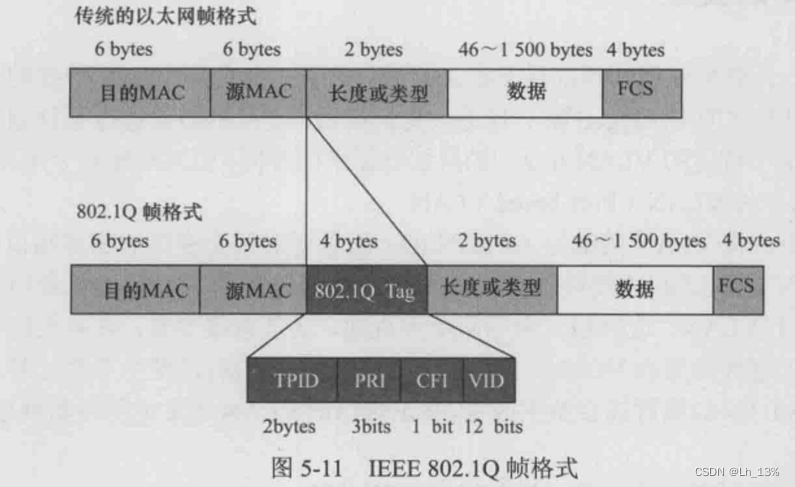

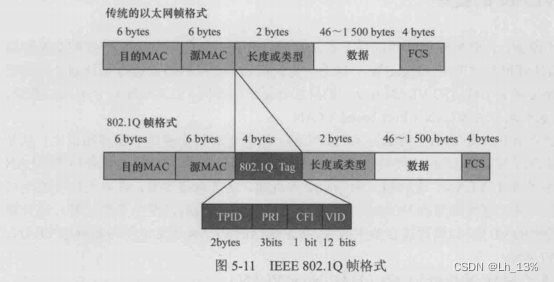

携带标签的数据帧—因为原本的以太网帧结构没有插入VID的位置，所以IEEE研发了一款新的帧结

构（802.1Q帧），在源MAC和类型字段中级插入了4字节的字段，这个字段包含（VID），我们把

这种携带VLAN标签的帧结构成为TAG帧（802.1Q帧)

2.接口分配链路类型

[SW1-GigabitEthernet0/0/1]port link-type access —规定Access类型的链路传递的是不携带标签的流量

交换机和PC相连的接口类型都是Access

3.接口划分VLAN

[SW1-GigabitEthernet0/0/1]port default vlan 2

TRUNK类型的链路接口划分VLAN

interface GigabitEthernet0/0/4

port link-type trunk

port trunk allow-pass vlan 2 to 3

3.跨网段通讯—需要借助路由器

交换机和路由器之间的链路类型配置Trunk（如果这条链路承载多个VLAN的流量）

[r1]interface GigabitEthernet 0/0/0.1—因为一个物理接口不能同时服务多个广播域，所以设计了一

个虚拟接口—子接口

[r1-GigabitEthernet0/0/0.1]dot1q termination vid 2—让路由器的子接口服务某个VLAN

[r1-GigabitEthernet0/0/0.1]arp broadcast enable —开启ARP广播功能
