嵌入式基础知识学习:Flash、EEPROM、RAM、ROM

文章讲述了Flash存储器如何结合ROM和RAM的优点,特别是在MPC57xx等嵌入式系统中的应用。重点介绍了EEPROM的工作原理,以及如何通过XCP实现在线动态标定,即使在运行时也能修改RAM中的数据。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

https://blog.youkuaiyun.com/y673533511/article/details/87913989

FLASH存储器又称闪存,它结合了ROM和RAM的长处,不仅具备电子可擦出可编程(EEPROM) 的性能,还不会断电丢失数据同时可以快速读取数据 (NVRAM 的优势),U 盘和MP3 里用的就 是这种存储器。在过去的20 年里,嵌入式系统一直使用ROM(EPROM)作为它们的存储设备, 然而近年来 Flash 全面代替了ROM(EPROM)在嵌入式系统中的地位,用作存储Bootloader 以 及操作系统或者程序代码或者直接当硬盘使用(U 盘)。

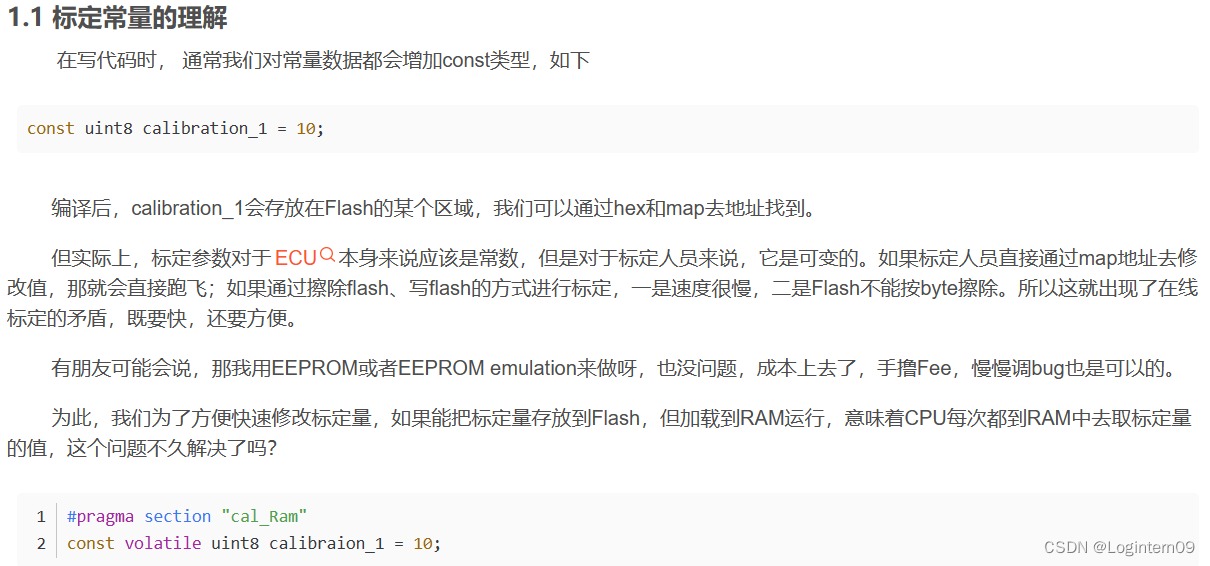

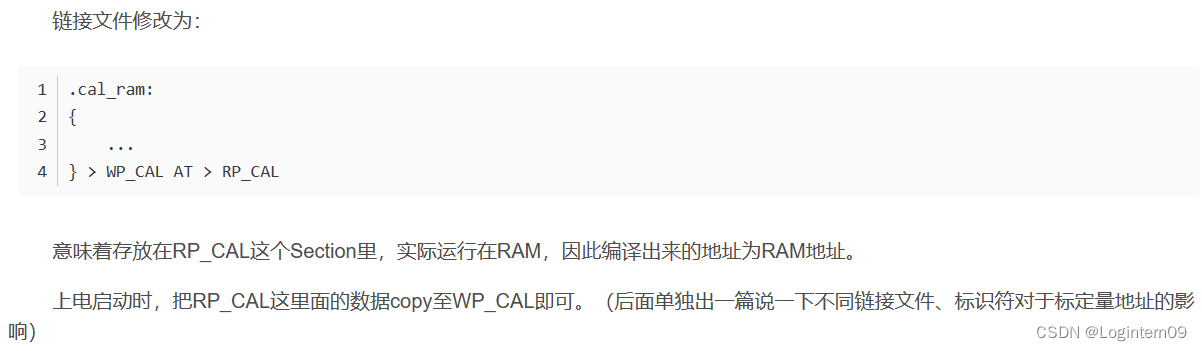

标定量一般都是放在Flash内的,而Flash中的数据在运行时是无法修改的,那要如何去进行在线动态标定呢,实际上XCP会将Flash中的标定数据映射到RAM中,在程序运行时使用的是RAM中的数据,这样在线标定改的是RAM里的内容,从而可以动态体现变量修改前后的行为变化。

汽车标定技术(八)–MPC57xx是如何支持标定的页切换

在这里插入图片描述
在这里插入图片描述

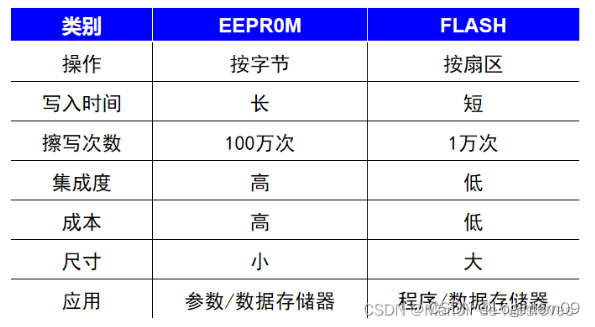

EEPROM

EEPROM的全称是“带电可擦除可编程只读存储器”。一个字节,可以往每个bit中写入0或者1。这是最传统的一种EEPROM,掉电后数据不丢失,可以保存100年,可以擦写100w次。具有较高的可靠性,但是电路复杂/成本也高。因此目前的EEPROM都是几十千字节到几百千字节的,绝少有超过512K的。

EEPROM可以随机访问和修改任何一个字节,既能写0又能写1。
缺点:电路复杂故容量小。
优点:在编程时相比于flash的读写方便的多。

EEPROM的用处:存储一些经常修改的数据。

在这里插入图片描述

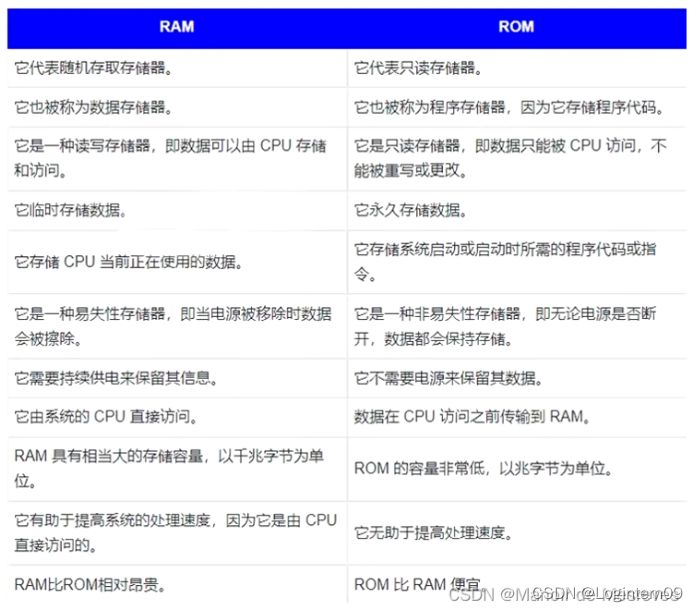

ROM和RAM

ROM(Read Only Memory只读存储器) 和RAM (Random Access Memory随机存储器)指的都是半导体存储器。ROM 掉电不丢失,RAM 掉电丢失。典型的RAM 就是计算机的内存。

在这里插入图片描述
