UMLet的安装和使用

UMLet的安装和使用

UMLet是啥

UMLet是一款简单易用、免费、开源的UML建模工具。它能够快速的构建UML类图、序列图、活动图等,并且可以将原型导出为bmp、gif、eps、pdf、jpg、png、svg等格式。

怎么下载

到这个网站http://www.umlet.com/changes.htm,这是UMLet的官方网站,可以下载到最新发行版本。

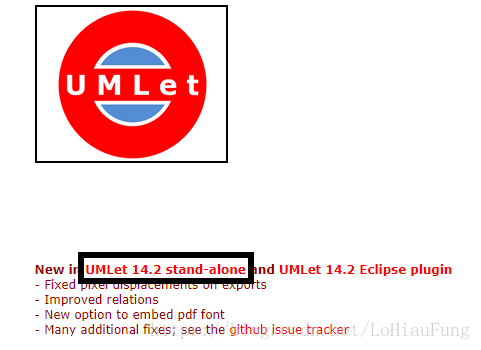

进入这个网站,我们首先看到一个LOGO。Logo下就是各个版本的下载链接,越靠上的链接,版本越新。每一个版本发行两个包,一种是独立包(stand alone),一种是作为Eclipse的插件包(Eclipse plugin)。
我们下再stand alone的包
下载页面

怎么安装

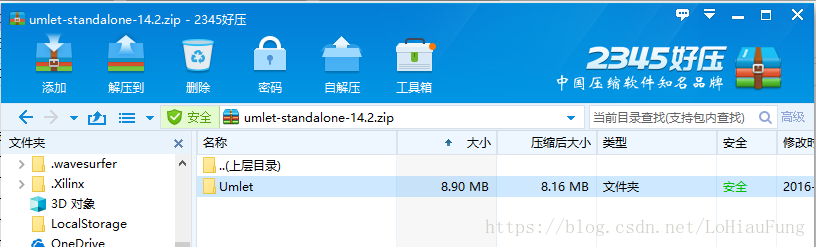

下载回来的是一个压缩包。
这里写图片描述

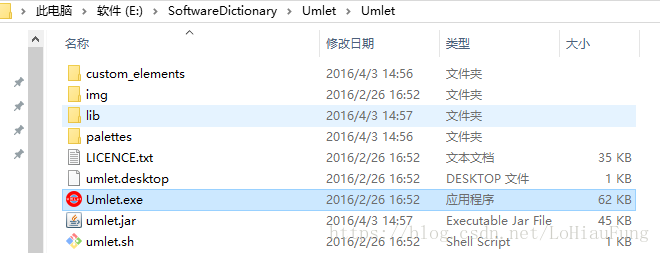

我们找个地方解压出来。
这里写图片描述

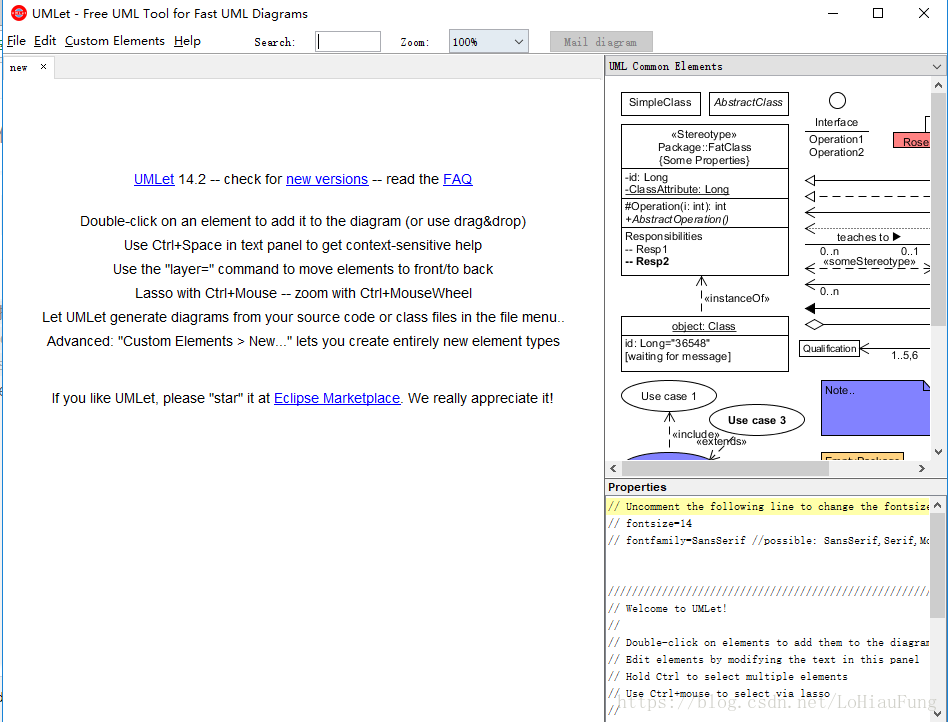

双击Umlet.exe即可运行。

这里写图片描述

怎么使用

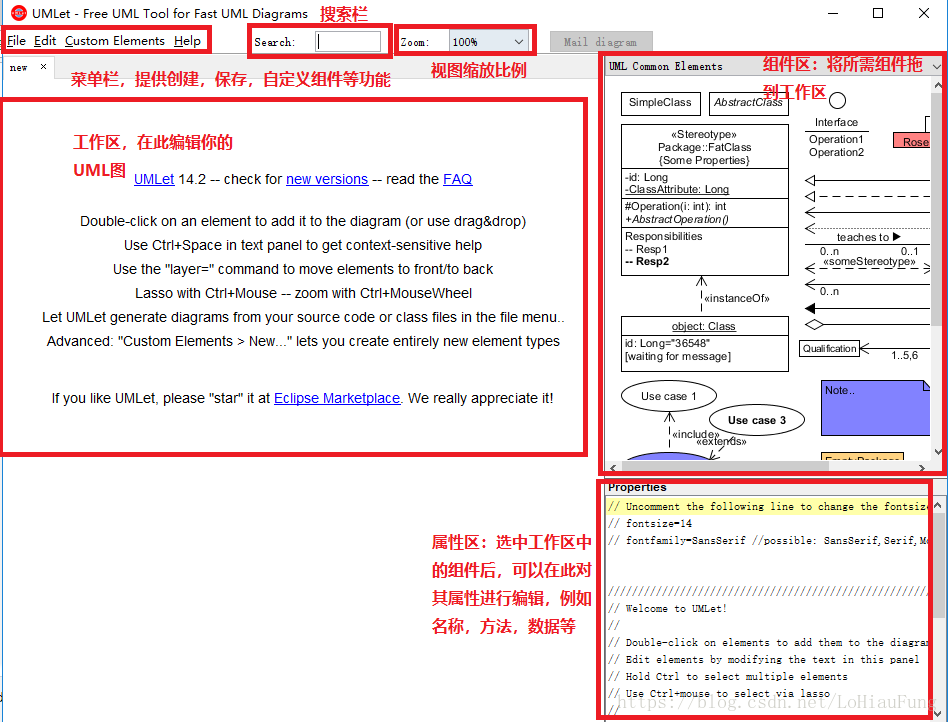

各个栏目是干什么的

这里写图片描述

作图方法

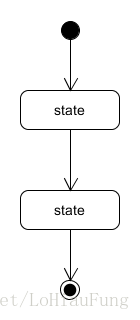

  1. 首先,把需要的图标拖到工作区。如果选错了,选中,然后按“del”删除。
    这里写图片描述

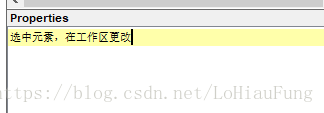

2.选中需要更改的UML元素,在属性区更改属性。
这里写图片描述
这里写图片描述

  1. 导出

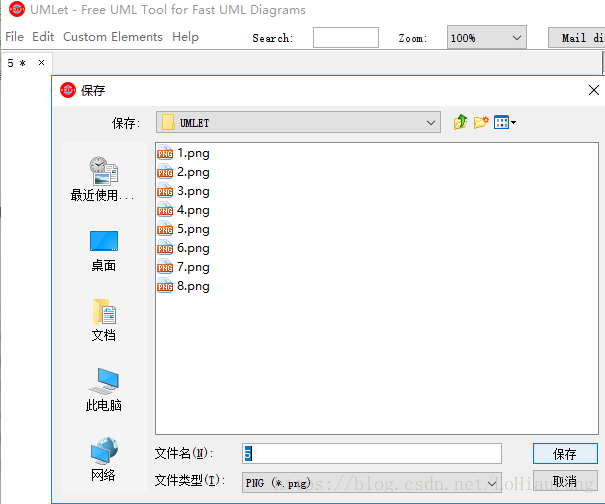

    点“File”-“Export as “,找地方保存就好了。
    这里写图片描述
