STM32通过IIC读取BH1750光照数据

STM32的IIC接口

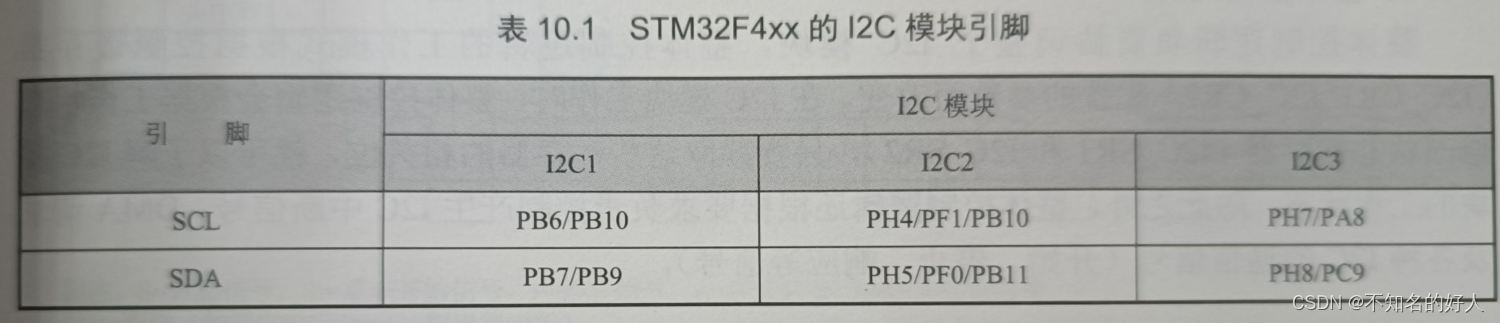

STM３２共有３个IIC接口，引脚对应如下：

不了解GPIO配置的请看这篇

STM32F4 GPIO详解（代码）_Ljh0408abc的博客-优快云博客GPIO代码分析https://blog.youkuaiyun.com/Ljh0408abc/article/details/122972149

例程，我们采用PB6为SCL，PB7为SDA。

void BH1750_PortInit()
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB|RCC_AHB1Periph_GPIOG,ENABLE);
	//PB6-SCL
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	//PG15-ADDR
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);
}

函数：设置PB7（SDA）为输出

void SDA_OUT()
{
	GPIO_InitTypeDef GPIO_InitStructure;

	// PB7-SDA
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

}

函数：设置PB7（SDA）为输入

void SDA_IN()
{
	GPIO_InitTypeDef GPIO_InitStructure;

	// PB7-SDA
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
	GPIO_Init(GPIOB,&GPIO_InitStructure);
}

函数：发送开始信号（S）

void BH1750_Start()
{
    SDA_OUT();     //sda线输出
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
 	IIC_SDA=0;//START:when CLK is high,DATA change form high to low
	delay_us(4);
	IIC_SCL=0;//钳住I2C总线，准备发送或接收数据
}

函数：发送停止信号（Ｐ）

void BH1750_Stop()
{
	SDA_OUT();//sda线输出
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
	IIC_SCL=1;
 	delay_us(4);
	IIC_SDA=1;//发送I2C总线结束信号
	delay_us(4);
}

不清楚IIC发送信号、停止信号、应答信号规格的请看这篇

https://blog.youkuaiyun.com/Ljh0408abc/article/details/123010638https://blog.youkuaiyun.com/Ljh0408abc/article/details/123010638

函数：发送应答信号

void BH1750_SendACK(u8 ack)
{
    SDA_OUT();          //sda线输出
	if(ack)IIC_SDA=1;   //写应答信号
	else IIC_SDA=0;
    IIC_SCL=1;          //拉高时钟线
    delay_us(2);        //延时
    IIC_SCL=0;          //拉低时钟线
    delay_us(2);        //延时
}

函数：接受数据

u8 BH1750_RecvACK()
{
    u8 data;
	  SDA_IN();         //SDA设置为输入
    IIC_SCL=1;        //拉高时钟线
    delay_us(2);      //延时
    data = READ_SDA;  //读应答信号
    IIC_SCL=0;        //拉低时钟线
    delay_us(2);      //延时
    return data;
}

函数：向总线发送１Ｂｙｔｅ数据

void BH1750_SendByte(u8 dat)
{
    u8 i,bit;
	SDA_OUT();               //sda线输出
    for (i=0; i<8; i++)      //8位计数器
    {
	    bit=dat&0x80;
		if(bit) IIC_SDA=1;
		else IIC_SDA=0;
        dat <<= 1;           //移出数据的最高位
        IIC_SCL=1;           //拉高时钟线
        delay_us(2);         //延时
        IIC_SCL=0;           //拉低时钟线
        delay_us(2);         //延时
    }
    BH1750_RecvACK();

函数：向ＢＨ1750写入数据

void Single_Write_BH1750(u8 REG_Address)
{
    BH1750_Start();                  //起始信号
    BH1750_SendByte(SlaveAddress);   //发送设备地址+写信号
    BH1750_SendByte(REG_Address);    //内部寄存器地址，
    BH1750_Stop();                   //发送停止信号
}

函数：连续读取BH1750数据

void Multiple_Read_BH1750(void)
{   u8 i;
    BH1750_Start();                          //起始信号
    BH1750_SendByte(SlaveAddress+1);         //发送设备地址+读信号

	for (i=0; i<3; i++)                      //连续读取2个地址数据，存储中BUF
    {
        BUF[i] = BH1750_RecvByte();          //BUF[0]存储0x32地址中的数据
        if (i == 3)
        {
           BH1750_SendACK(1);                //最后一个数据需要回NOACK
        }
        else
        {
          BH1750_SendACK(0);                //回应ACK
       }
   }
    BH1750_Stop();                          //停止信号
 //   delay_ms(150);
}

函数：生成光亮数据

uint16_t Get_Bh_Value(void)
{
	static float temp;
	unsigned int data;
	int dis_data ;
    Single_Write_BH1750(0x01);   // power on
    Single_Write_BH1750(0x10);   // H- resolution mode
//    delay_ms(200);              //延时200ms
    Multiple_Read_BH1750();       //连续读出数据，存储在BUF中
    dis_data=BUF[0];
    dis_data=(dis_data<<8)+BUF[1];//合成数据，即光照数据
    temp=(float)dis_data/1.2;
	data=(int)temp;
    return data;
}
