Grad-CAM（2017 ICCV）

论文标题	Grad-CAM: Visual Explanations from Deep Networks via Gradient-Based Localization
论文作者	Ramprasaath R. Selvaraju, Michael Cogswell, Abhishek Das, Ramakrishna Vedantam, Devi Parikh, Dhruv Batra
发表日期	2022年03月01日
GB引用	> Selvaraju Ramprasaath R, Cogswell Michael, Das Abhishek, et al. Grad-CAM: Visual Explanations from Deep Networks via Gradient-Based Localization[J]. International Journal of Computer Vision, 2020, 128(2): 336-359. > Selvaraju Ramprasaath R, Cogswell Michael, Das Abhishek, et al. Grad-CAM: Visual Explanations from Deep Networks via Gradient-based Localization[J]. Proceedings of the IEEE International Conference on Computer Vision, 2017, 2017-OCTOBER: 618-626.
DOI	10.1109/ICCV.2017.74

论文地址：https://arxiv.org/pdf/1610.02391

摘要

我们提出了一种名为 Grad-CAM 的技术，用于生成基于卷积神经网络（CNN）模型的视觉解释，使这些模型更具透明性和可解释性。Grad-CAM通过利用目标概念（如分类网络中的“狗”或描述网络中的词序列）流向最终卷积层的梯度，生成粗略的定位图，突出显示图像中预测该概念的重要区域。与先前的方法不同，Grad-CAM适用于多种CNN模型家族，包括全连接层的CNN、结构化输出任务的CNN以及多模态输入任务的CNN，无需架构更改或重新训练。我们结合Grad-CAM与其他细粒度可视化技术，创建了高分辨率且类别区分的指导Grad-CAM可视化。实验表明，Grad-CAM在图像分类、图像描述和视觉问答任务中表现优异，不仅能揭示当前CNN模型的失效模式，还能帮助诊断数据集偏差，并提高模型的泛化能力。此外，Grad-CAM还能提供文本解释，帮助用户建立对深度网络预测的信任。

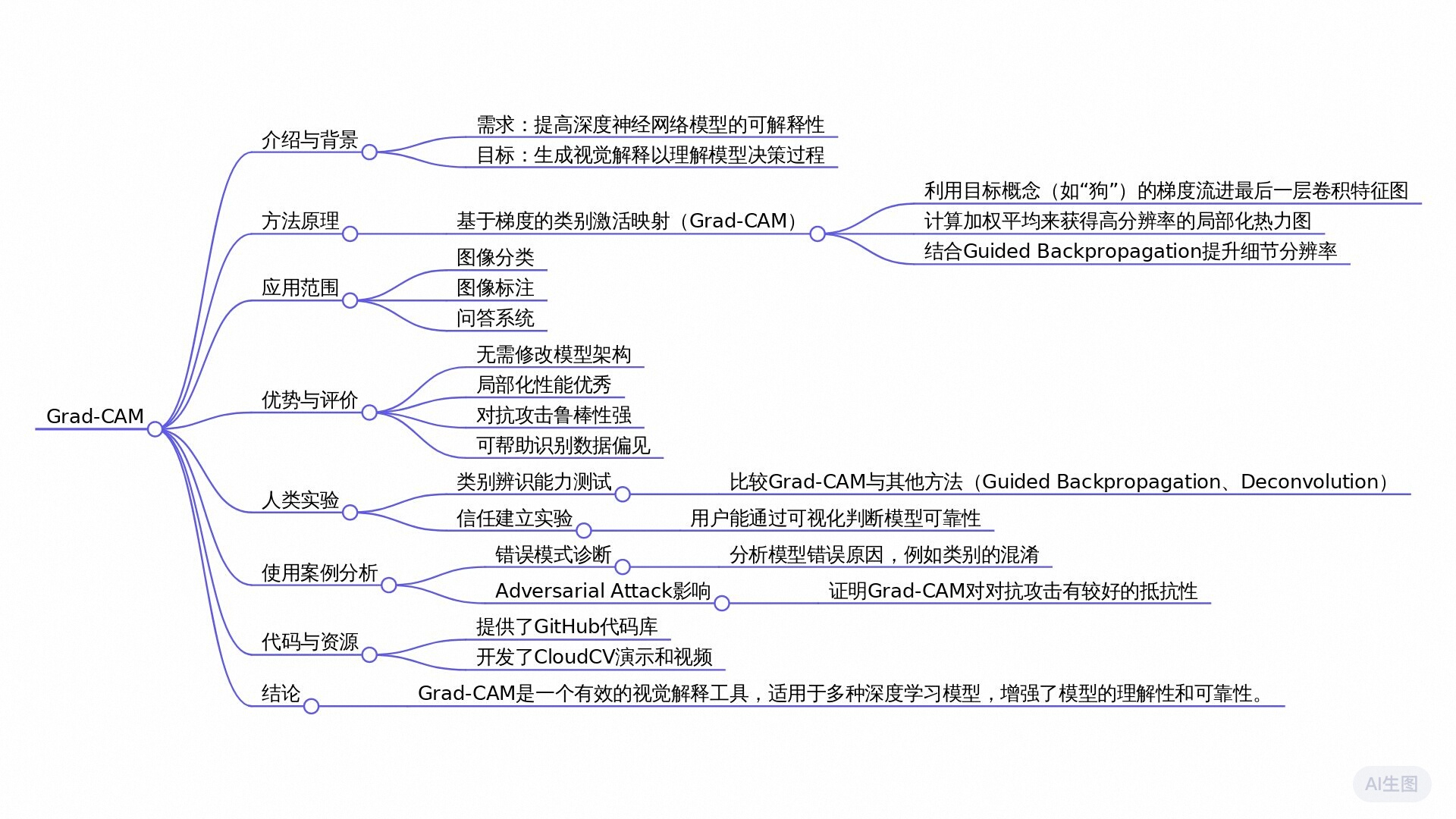

全文摘要

该论文题为《Grad-CAM：通过基于梯度的定位生成深度网络的可视化解释》，提出了一种名为梯度加权类激活映射（Grad-CAM）的新技术，旨在提高卷积神经网络（CNN）模型的可解释性。论文的主要目标是生成图像分类、图像描述和视觉问答等任务的视觉解释，使深度学习模型的决策过程更加透明。

论文的核心思想是利用目标概念（如特定类别的概率得分）在最后卷积层的梯度信息，生成一个粗略的局部化热力图，突出图像中对预测结果重要的区域。与之前的方法相比，Grad-CAM对各种CNN结构具有广泛适用性，并且不需要对网络架构进行修改或重新训练。

主要结论包括：

1. Grad-CAM能够生成类特异性的可视化解释，帮助识别模型的失败模式和潜在的数据集偏差。
2. 结合Grad-CAM和现有的像素空间视觉化方法（如引导反向传播），能够创建出高分辨率、类特异性的可视化（称为引导Grad-CAM），增强了解释的细节。
3. 人工评估表明，Grad-CAM的可视化能增强用户对深度学习预测的信任，帮助用户鉴别不同模型的可靠性。

论文的独特之处在于，它通过不需要改动模型架构的方式提高了深度学习模型的可解释性，使其适用范围更广。同时，通过定量评估和人类实验，验证了Grad-CAM在视觉任务中的有效性和可信度，为将来的智能系统提供了可行的改进方向。

研究问题

1. 如何在不改变现有深度网络架构或重新训练的情况下，生成有效的视觉解释？
2. Grad-CAM 是否能够比现有方法更准确地定位图像中的目标类别，并保持高分辨率细节？
3. Grad-CAM 在诊断卷积神经网络的失败模式、对抗性噪声影响以及数据集偏差方面的能力如何？
4. 使用 Grad-CAM 和 Guided Grad-CAM 的可视化能否帮助用户正确评估模型的可信度并建立适当的信任？
5. Grad-CAM 提供的文本解释是否能够有效传达神经网络决策背后的逻辑？
6. Grad-CAM 是否可以成功应用于图像字幕生成和视觉问答等视觉与语言任务中，并提供可解释的视觉支持？

研究方法

实验研究： 通过利用梯度加权类激活映射（Grad-CAM）技术，对卷积神经网络（CNN）在图像分类、图像标题生成以及视觉问答任务中的决策过程进行可视化解释，并结合现有高分辨率可视化技术，提出了一种新的高分辨率且类别区分的Guided Grad-CAM可视化方法。

比较研究： 对比Grad-CAM与现有的其他可视化技术（如Guided Backpropagation、Deconvolution等），验证Grad-CAM在类别区分能力上的显著优势，特别是在定位目标对象时的表现。

案例研究： 通过分析VGG-16和AlexNet在PASCAL VOC 2007数据集上的表现，研究Grad-CAM如何帮助识别和减少训练数据集中的性别偏见问题，展示模型在不同区域关注点的变化对结果的影响。

模拟研究： 通过构建对抗样本，测试Grad-CAM在面对深度网络易受对抗噪声干扰情况下的鲁棒性，观察Grad-CAM是否能准确定位图像中的实际对象类别，而非被误导的类别标签。

混合方法研究： 结合Grad-CAM与神经元命名技术，为深度网络的决策提供文本解释，同时探讨了高分辨率与类别区分之间的权衡，通过人类主观评价进一步验证Grad-CAM的解释能力。

研究思路

该论文的主要研究目的是通过提出一种称为梯度加权类激活映射（Grad-CAM）的技术来生成视觉解释，从而使基于卷积神经网络（CNN）的模型更加透明和可解释。为了实现这一目标，作者采取了以下步骤：

研究目的达成的方式

1. 提出Grad-CAM技术：
   • 定义与原理：Grad-CAM是一种通用的类区分定位技术，它使用目标概念（如类别标签或字幕）的梯度，流到CNN的最后一层卷积层，生成一个粗略的定位图，突出图像中对预测目标概念重要的区域。
   • 适用性广泛：与之前的CAM方法不同，Grad-CAM适用于各种CNN架构，包括具有全连接层的CNN、用于结构化输出（如字幕生成）的CNN以及多模态输入任务（如视觉问答）中的CNN，而无需修改架构或重新训练。
2. 结合高分辨率可视化技术：
   • 融合Guided Backpropagation：为了结合高分辨率细节和类区分能力，作者将Grad-CAM与现有的像素空间梯度可视化方法（如Guided Backpropagation）结合，生成Guided Grad-CAM，从而在高分辨率下提供类区分的可视化结果。
3. 评估与验证：
   • 弱监督定位任务评估：在ImageNet数据集上评估Grad-CAM的定位能力，并与现有方法进行比较，结果显示Grad-CAM在弱监督定位任务上的表现优于其他方法。
   • 人类实验评估：通过Amazon Mechanical Turk（AMT）平台进行人类实验，评估Grad-CAM在类区分和信任建立方面的效果。结果显示，Grad-CAM帮助用户更准确地区分类别，并能识别出更可靠的模型。
   • 模型忠实度评估：通过与遮挡图（occlusion map）的相关性分析，验证Grad-CAM对模型的忠实度，证明其解释更贴近模型的实际行为。

解决研究问题的方法

1. 类区分定位：
   • Grad-CAM通过计算目标类别的得分相对于最后一层卷积特征图的梯度，并对其进行全局平均池化，得到每个特征图的重要性权重。这些权重用于加权组合前向激活图，最终生成类区分的热力图。
2. 应用范围扩展：
   • 作者将Grad-CAM应用于多种任务，包括图像分类、图像字幕生成和视觉问答（VQA），展示了其广泛的适用性和有效性。例如，在VQA任务中，Grad-CAM能够解释模型对特定答案的关注区域，即使这些模型没有显式的注意力机制。
3. 诊断与改进模型：
   • 使用Grad-CAM分析模型的失败模式，揭示模型在某些预测上的合理解释。此外，通过Grad-CAM可视化，作者还发现了训练数据集中存在的偏差，并通过调整数据集减少了这些偏差，提高了模型的泛化能力。

Grad-CAM

先前的一些工作已经证明，CNN中的更深层次的表示可以捕获更高层次的视觉构造 [6, 41]。此外，卷积层自然保留了全连接层中丢失的空间信息，因此我们期望最后的卷积层在高层次语义和详细空间信息之间具有最佳折衷。这些层中的神经元寻找图像（例如对象部分）中的特定语义类别的信息。Grad-CAM使用流经CNN最后一个卷积层的梯度信息来为感兴趣的决策分配每个神经元的重要性值。尽管我们的技术相当通用，它可以用于解释任何深度网络层的激活情况，但在本文中，我们仅关注输出层决策的解释。

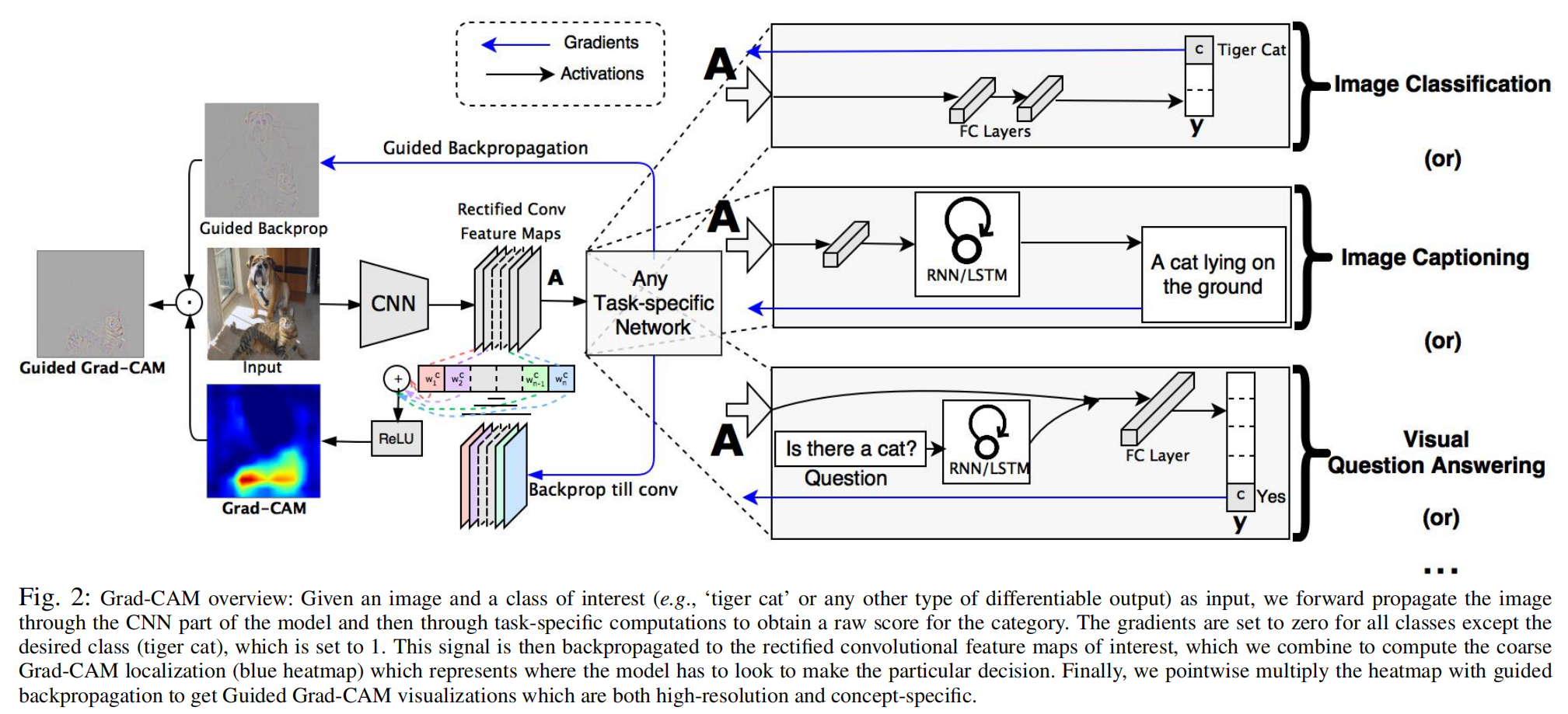

如图 2 所示，为了获得任何类别 c 的宽度为 u、高度为 v 的类判别定位图 Grad-CAM $L_{\mathrm{Grad}-\mathrm{CAM}}^c\in {\mathbb{R}}^{u\times v}$ ，我们首先计算类别 c 的得分梯度，$y^c$（在 softmax 之前）相对于卷积层的特征图激活 $A^k$，即 $\frac{\partial y^c}{\partial A^k}$。这些回流的梯度是通过对宽度和高度维度（分别由索引 i 和 j 表示）进行全局平均池化来获得神经元重要性权重 ${\alpha }_k^c$：

在反向传播激活时计算 ${\alpha }_k^c$ 的梯度过程中，精确的计算相当于权重矩阵和激活函数的梯度的连续矩阵积，直到梯度传播到的最终卷积层。

我们对正向激活图进行加权组合，然后通过 ReLU 获得，

$L_{\mathrm{Grad}-\mathrm{CAM}}^c=ReLU\underset{\text{linear combination}}{\underbrace{\left(\sum _k{\alpha }_k^c{A}^k\right)}}(2)$

请注意，这将产生一个与卷积特征图相同大小的粗糙热图&
