全志BingPi-M2(T113-S3)采用EC800K-CN4G模块利用RNDIS上网

一:安装option驱动

将4G模块插到板子上,执行ls /dev/ttyUSB* 看是否有相应的设备,如果有,则可以跳过此步骤,若没有则需要安装option驱动,参照2_Quectel_UMTS_LTE_5G_Linux_USB_Driver_用户指导_V1.1文档以及板子的SDK文档,教程如下:

1.为了识别模块，需将模块的 VID 和 PID 信息添加到[KERNEL]/drivers/usb/serial/option.c 文件中

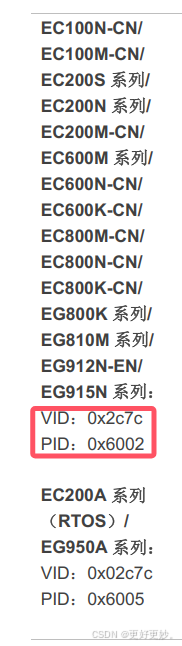

查找EC800K-CN的VID和PID
在这里插入图片描述

0x2C7C和0x6002

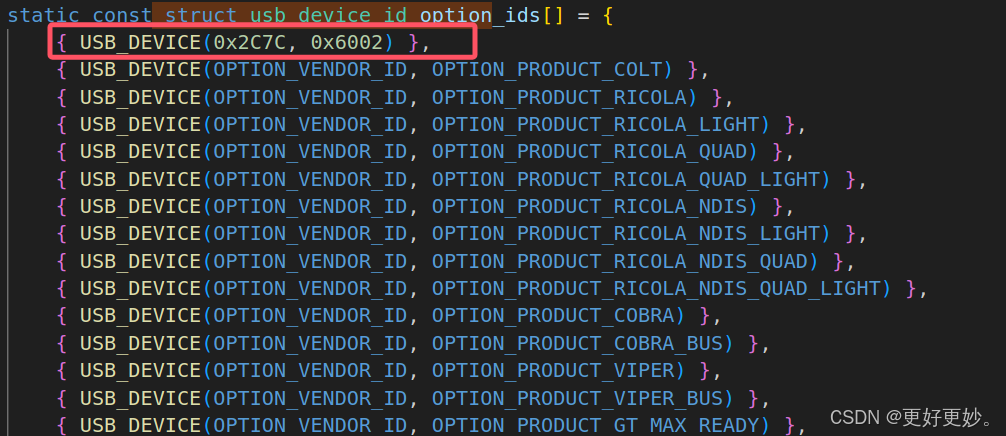

找到option.c文件,在对应位置插入VID和PID:如图
在这里插入图片描述

2.使用 USBNet 驱动

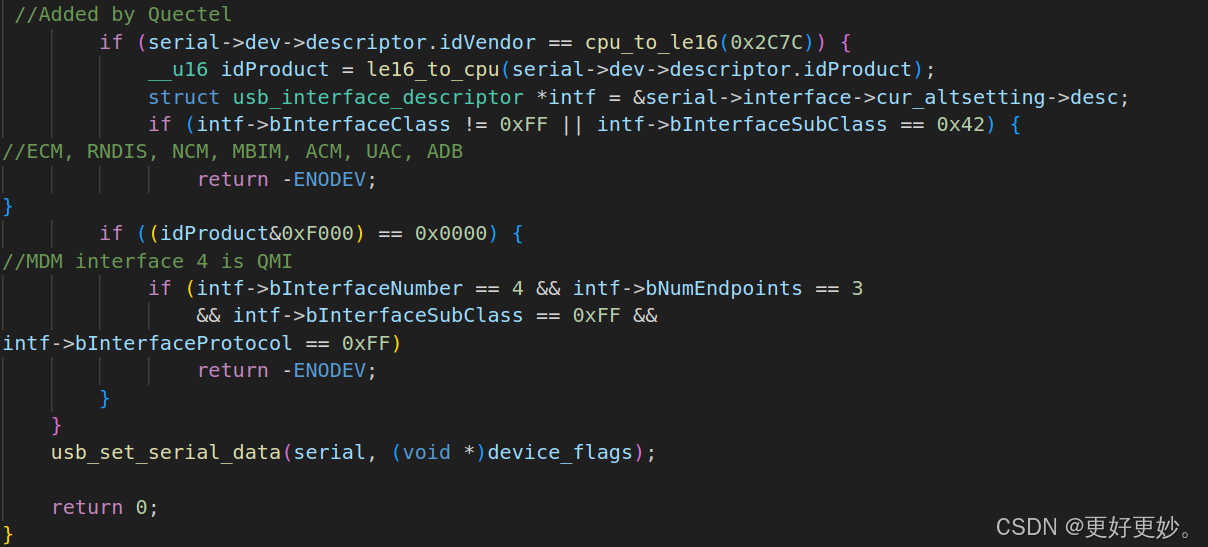

高于 2.6.30 的 Linux 内核版本，用户可以在[KERNEL]/drivers/usb/serial/option.c 的option_probe (函数中)中添加以下语句

在这里插入图片描述

3.添加零包机制

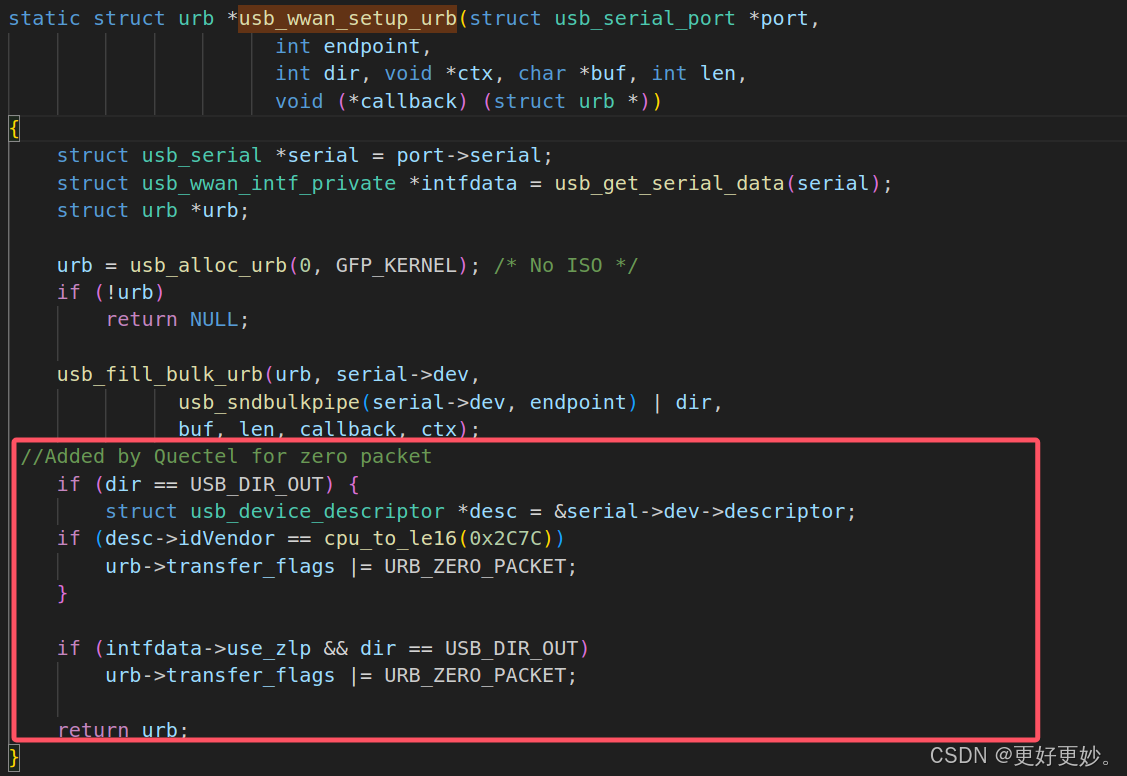

高于 2.6.34 的 Linux 内核版本，需在[KERNEL]/drivers/usb/serial/usb_wwan.c 文件中添加以下语句

在这里插入图片描述

4.添加 Reset-resume 机制

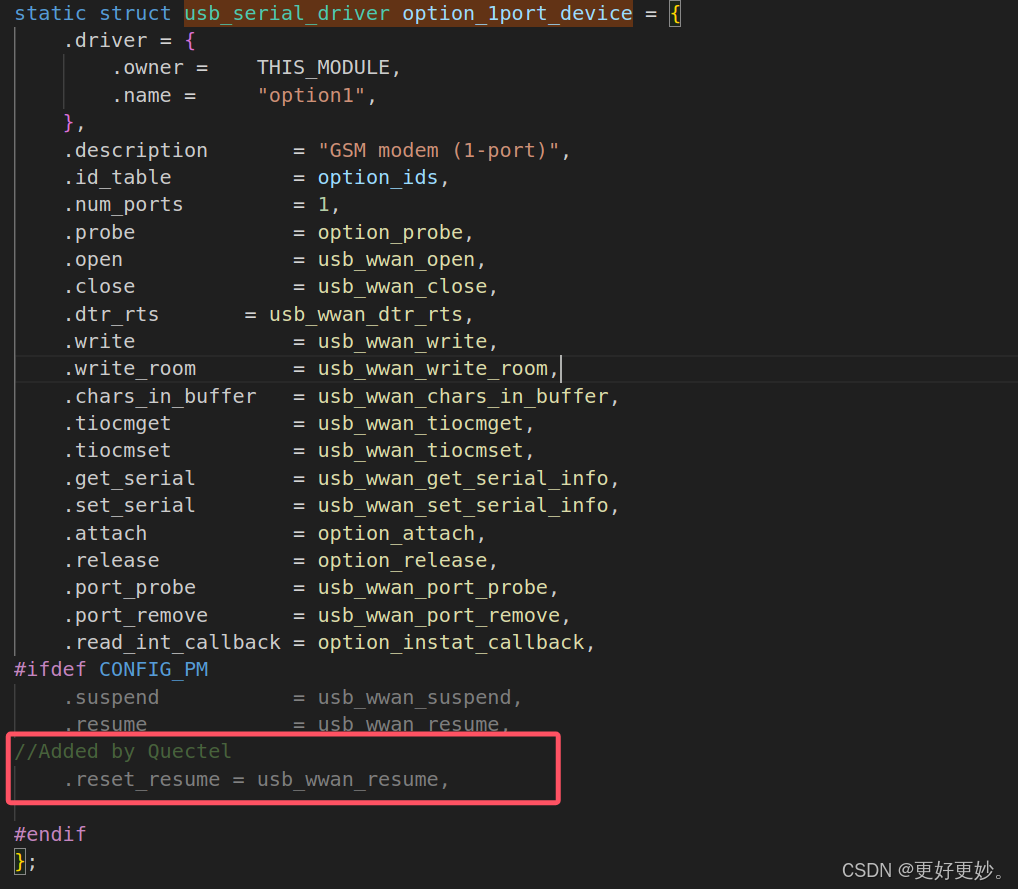

部分 USB 主机控制器或 USB hub 在 MCU 进入 Suspend/Sleep（挂起/睡眠）模式时会发生掉电或复位，并且在 MCU 退出 Suspend/Sleep 模式后不能使模块恢复。需要通过添加以下语句来启用 reset-resume机制。高于 3.4 的 Linux 内核版本，需在[KERNEL]/drivers/usb/serial/option.c 文件中添加以下语句。
在这里插入图片描述

5.修改内核配置,如下:

进入/home/meetyoo/t113/Tina-Linux目录下,make kernel_menucofig,依次启用如下配置:

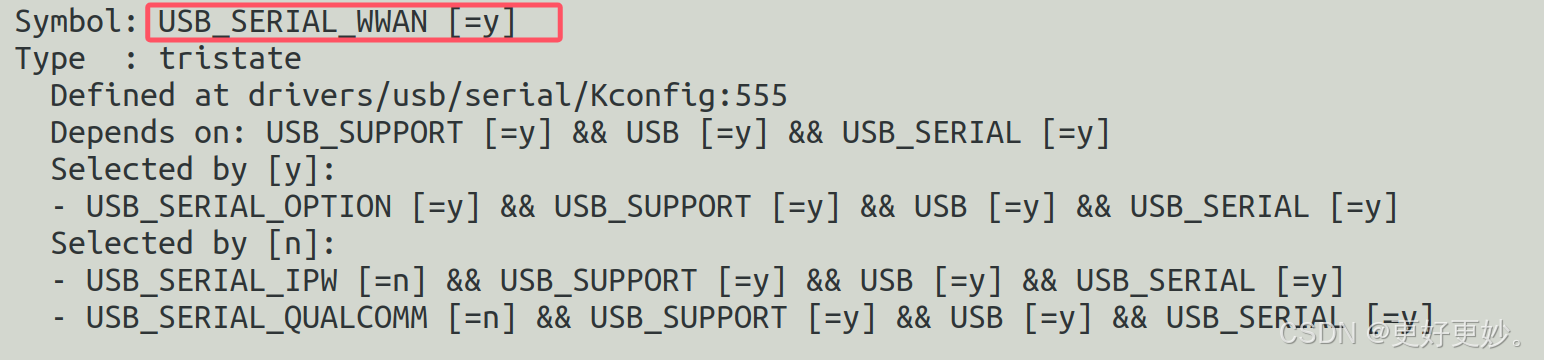

CONFIG_USB_SERIAL CONFIG_USB_SERIAL_WWAN CONFIG_USB_SERIAL_OPTION

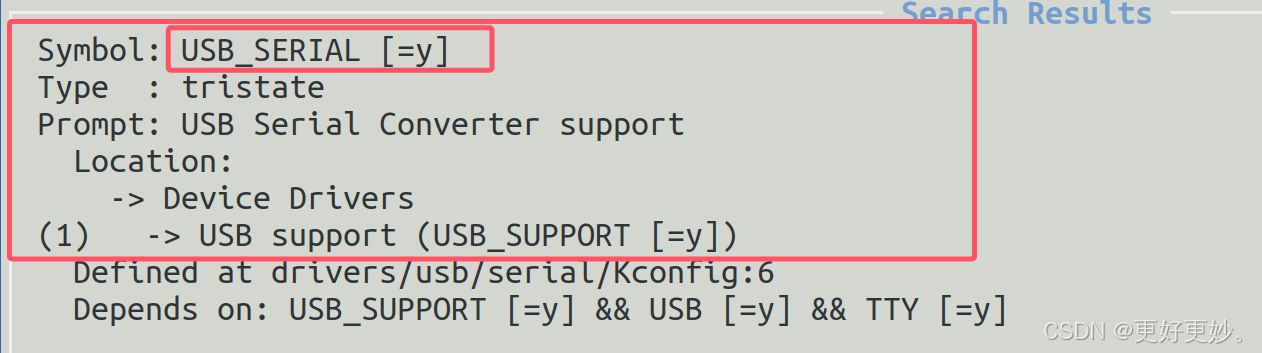

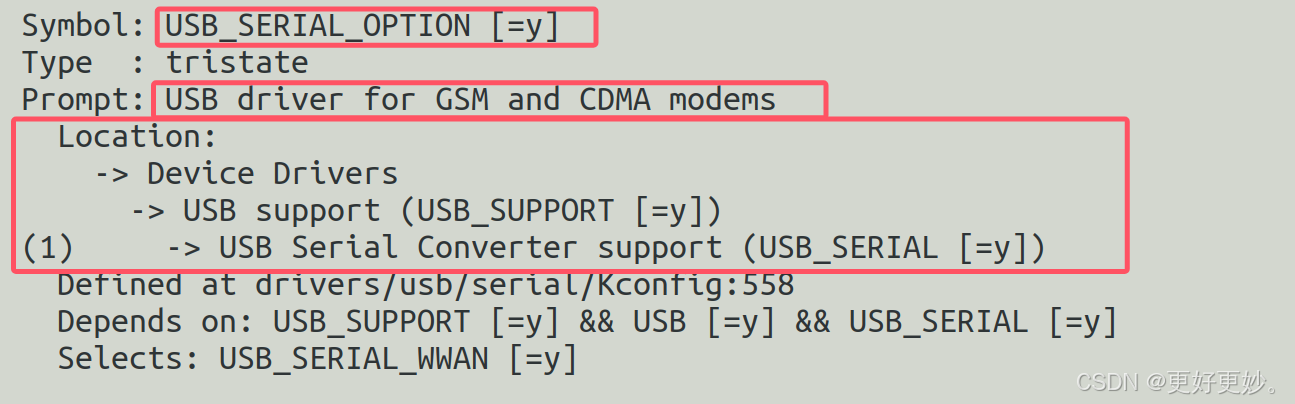

在kernel_menuconfig界面按"/"键进入查找模式,依次查找,按"1"键快速进入相应配置项菜单下并按"y"键启用

在这里插入图片描述

至此,option驱动已经配置完毕,保存退出kernel_menuconfig即可。

二:配置RNDIS驱动

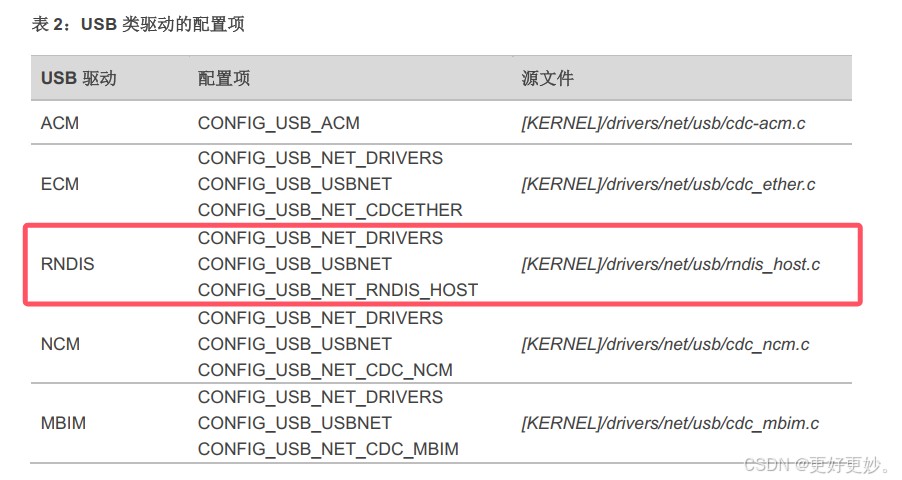

由于RNDIS驱动文件在内核当中有,我们只需要修改内核配置即可。

在这里插入图片描述

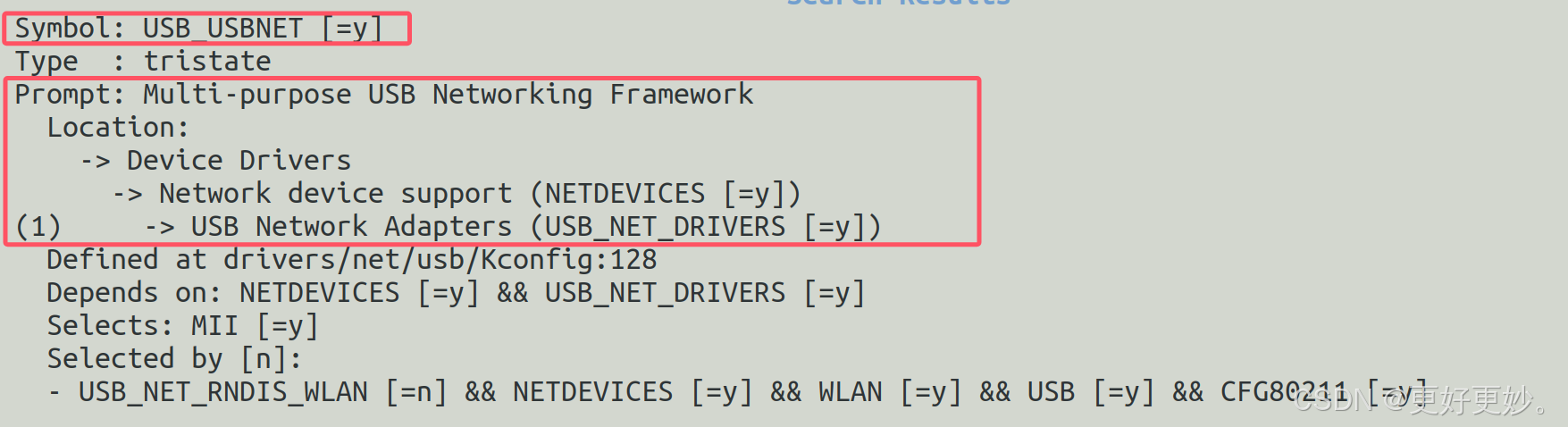

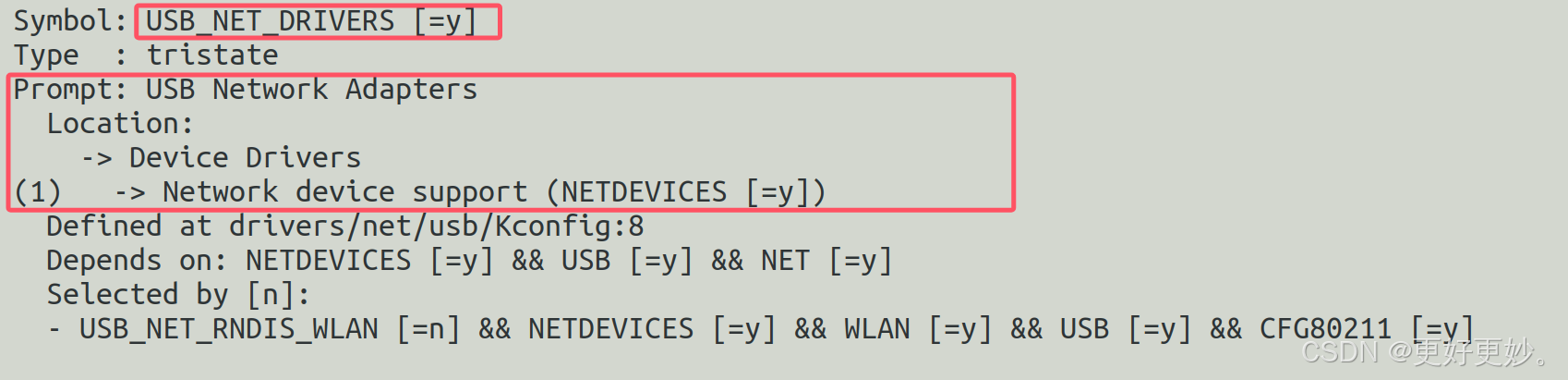

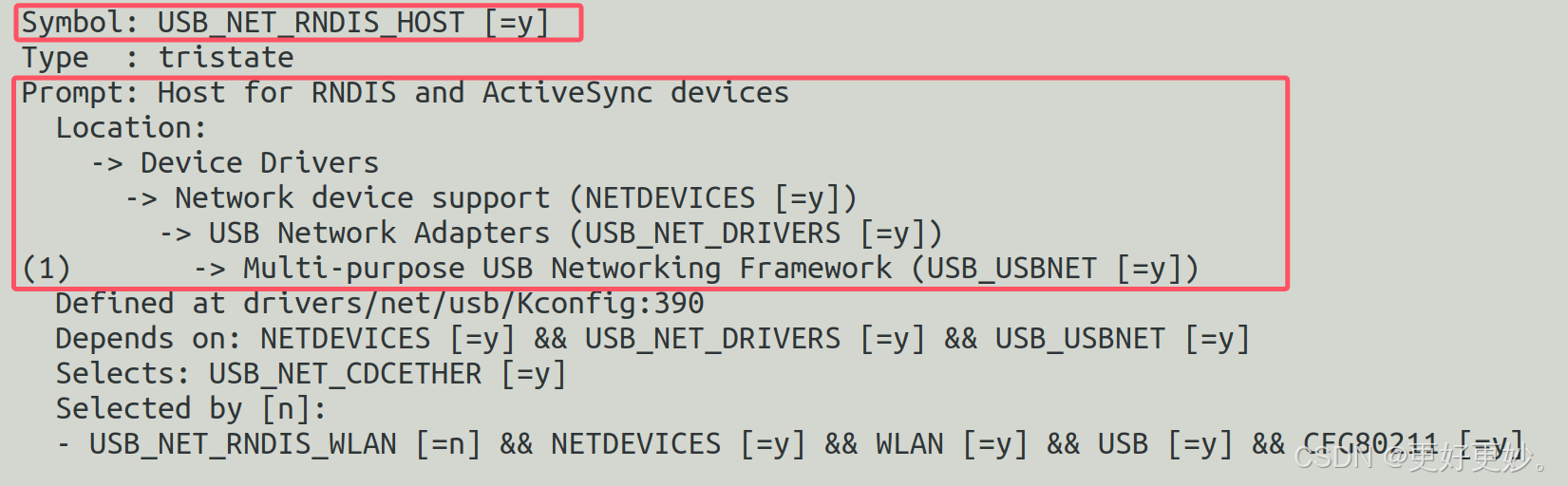

依次配置CONFIG_USB_NET_DRIVERS CONFIG_USB_USBNET CONFIG_USB_NET_RNDIS_HOST

在这里插入图片描述

还是按照配置option驱动的那种方法依次配置即可。至此RNDIS驱动已经配置完毕。保存配置选项，退出。

三：烧写开发板

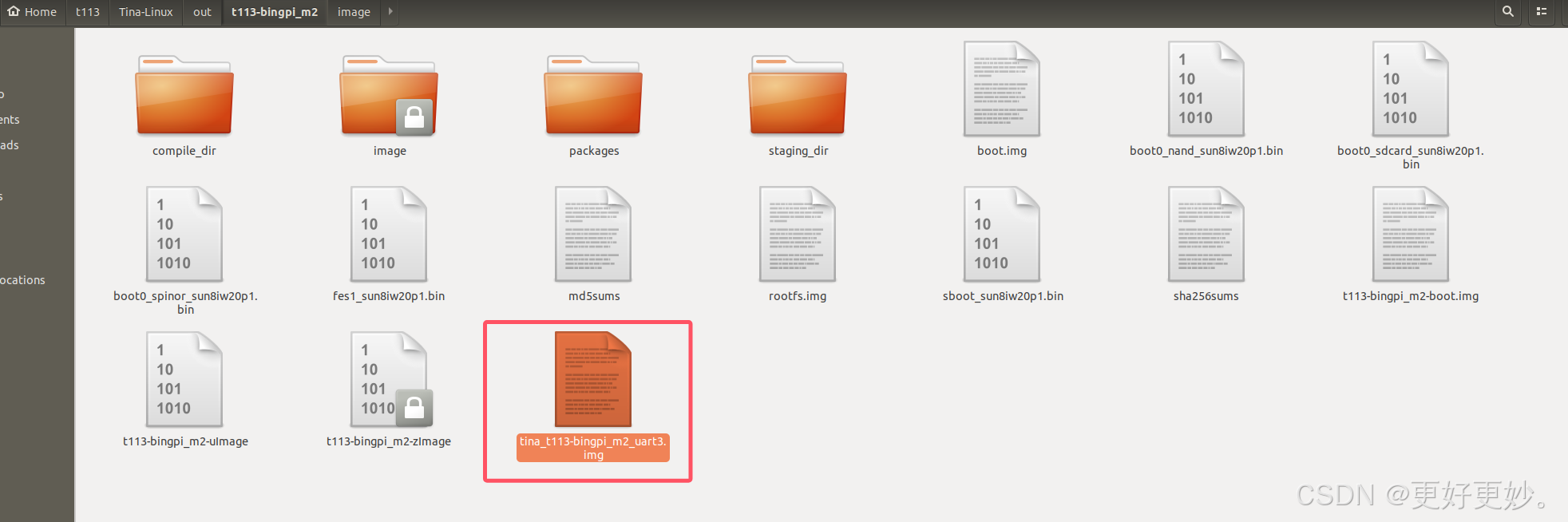

参照开发板上手教程，在/home/meetyoo/t113/Tina-Linux 执行make mboot 和 pack 命令将会在/home/meetyoo/t113/Tina-Linux/out/t113-bingpi_m2目录下生成tina_t113-bingpi_m2_uart3.img文件

在这里插入图片描述

利用烧写工具进行烧写

以上步骤均在宿主机上执行~

四：检测激活模块RNDIS模式

以下步骤均在开发板上执行，开发板烧写完毕后

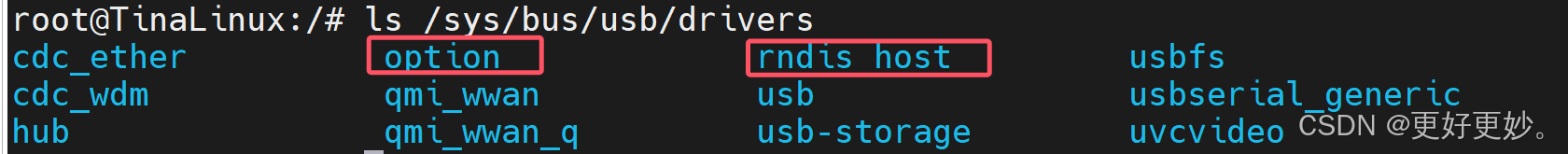

1.执行 ls /sys/bus/usb/drivers 命令，看是否将rndis和option驱动全部烧写进去

如上图，说明已经加载了option和rndis驱动

2.插入4g模块，注意4g模块上面要插入天线和SIM卡！

执行 ls /dev/ttyUSB* 以此来检测看是否能够识别4g模块

在这里插入图片描述

如图：说明已经能够检测并识别到模块

3.将模块配置成RNDIS模式

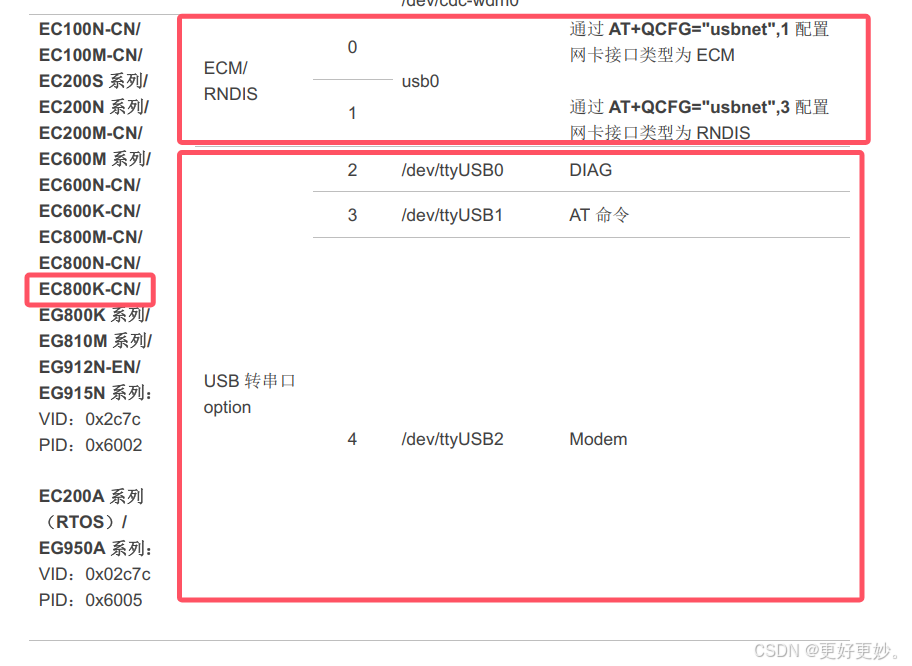

参照EC800K-CN手册，usb0是网卡设备，ttyUSB1和ttyUSB2 是用来接收AT指令的串口

在这里插入图片描述

依次执行以下命令

cat /dev/ttyUSB2 & 打开串口回显

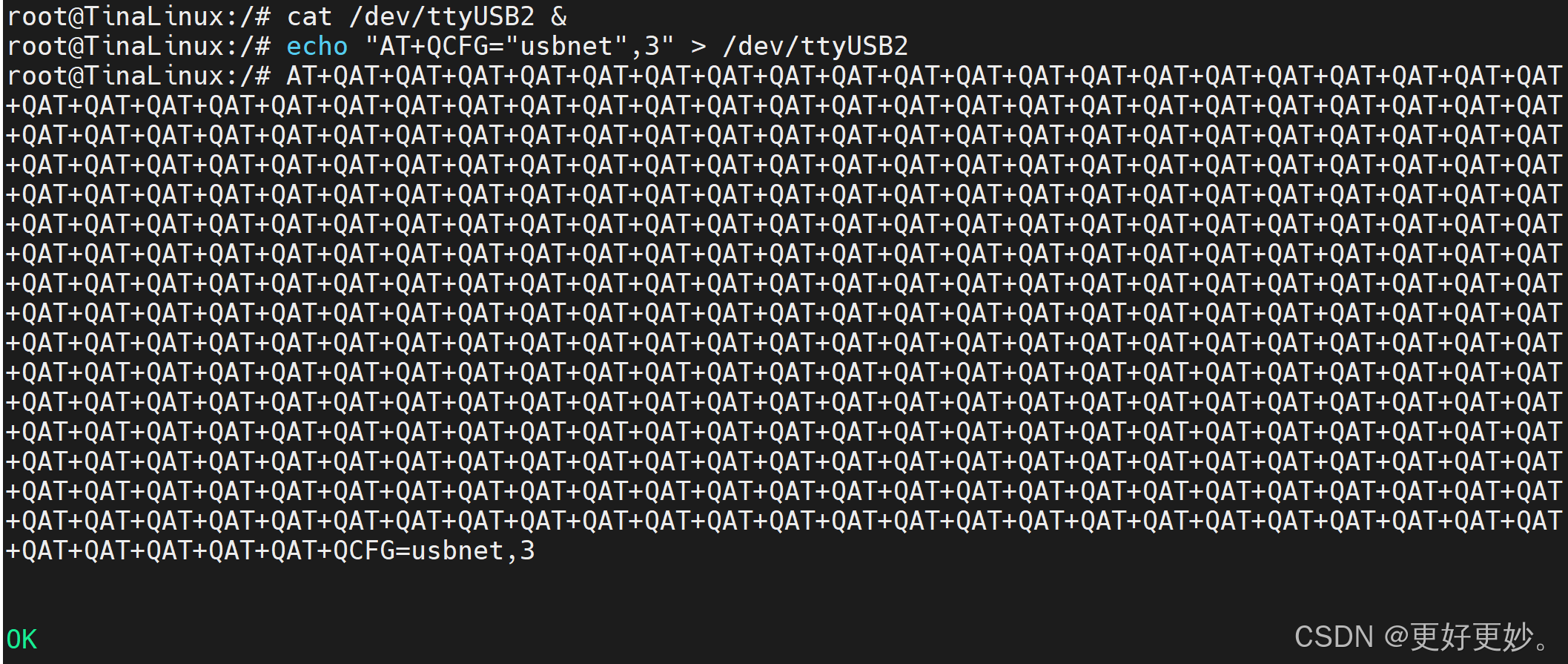

echo “AT+QCFG=“usbnet”,3” > /dev/ttyUSB2 按照手册将模块设置为RNDIS模式

在这里插入图片描述

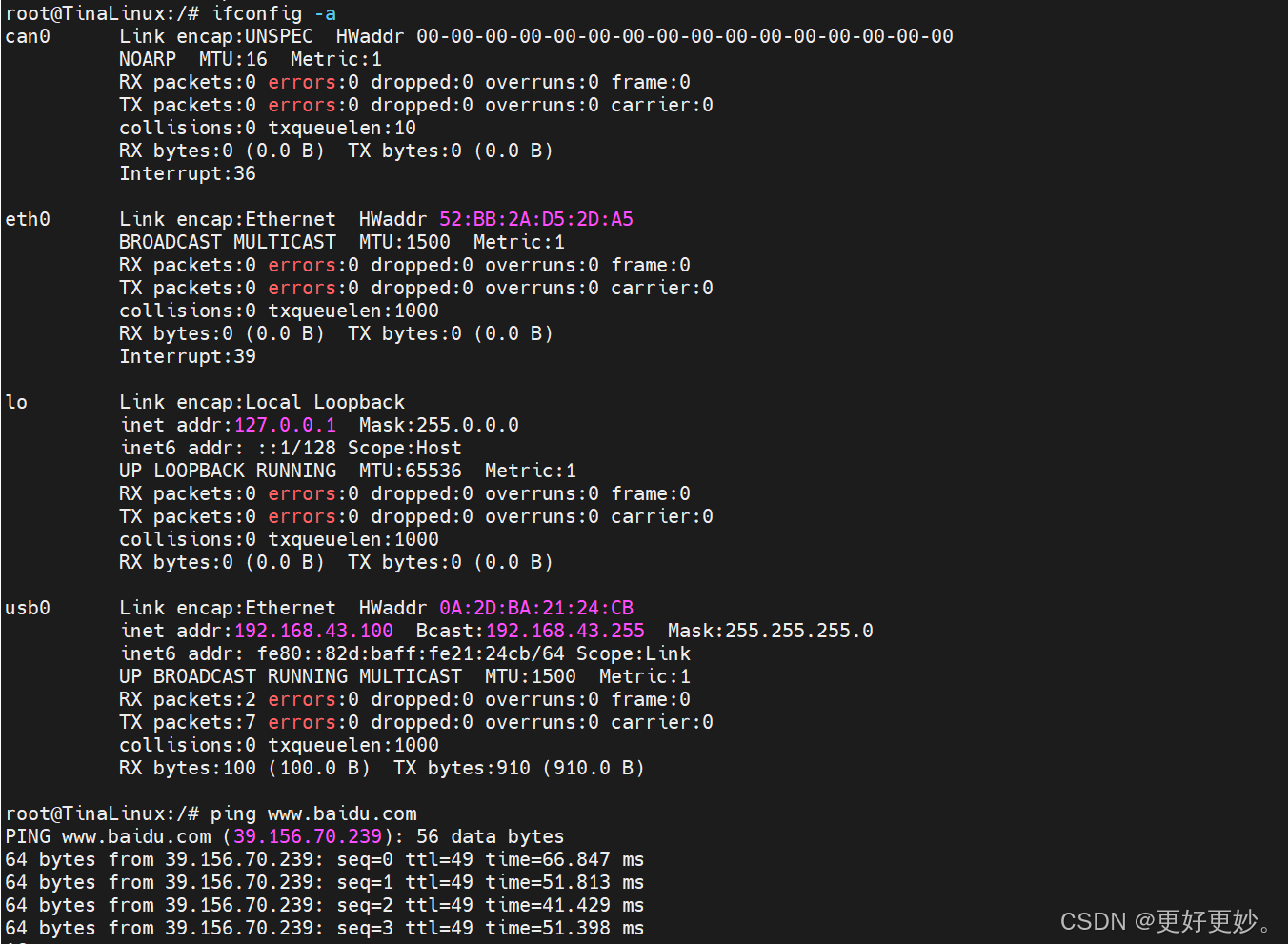

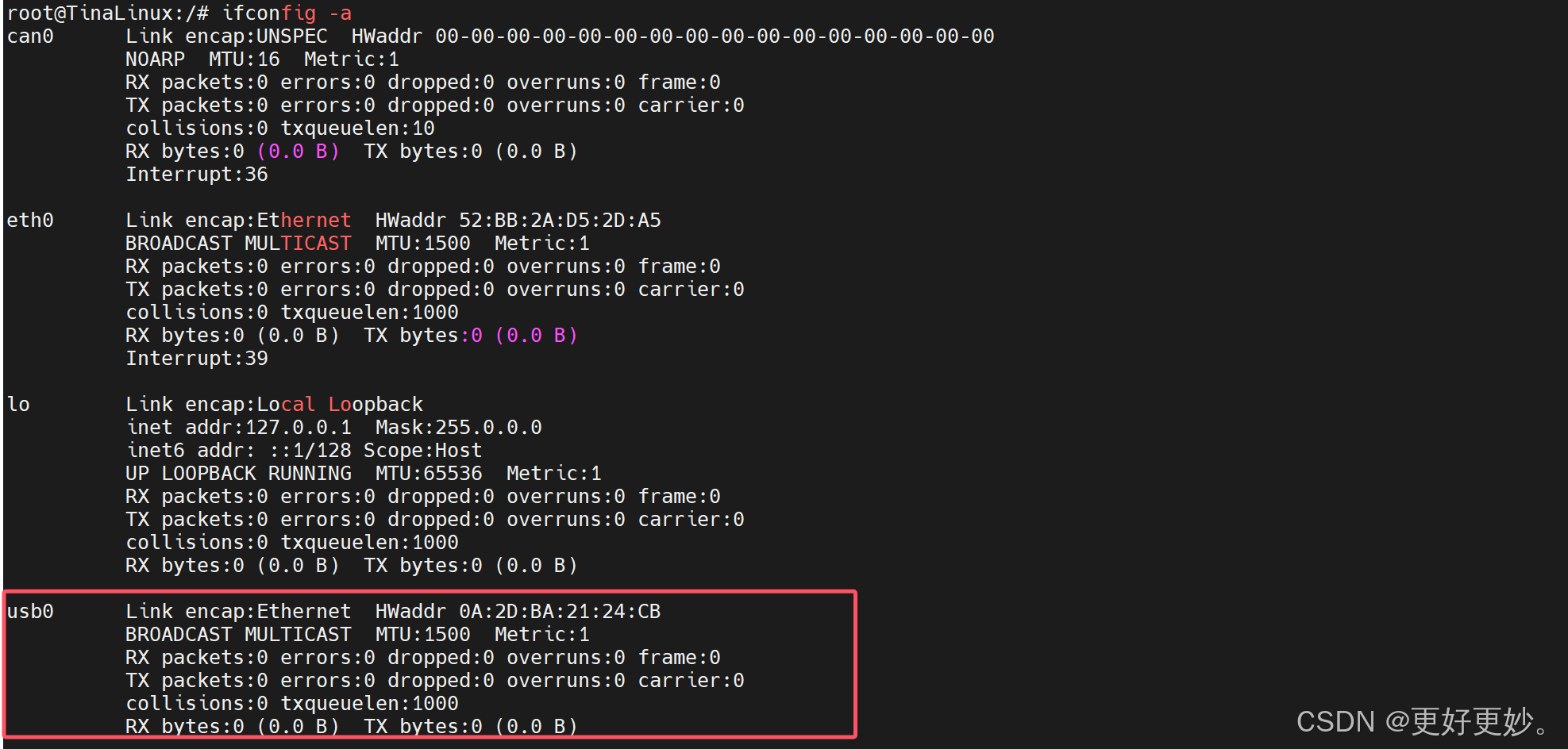

ifconfig -a

在这里插入图片描述

可以看到已经识别出来usb0 网卡设备了，说明RNDIS驱动没有问题

五：进行上网

ifconfig eth0 down            将开发板内置网卡eth0 禁用

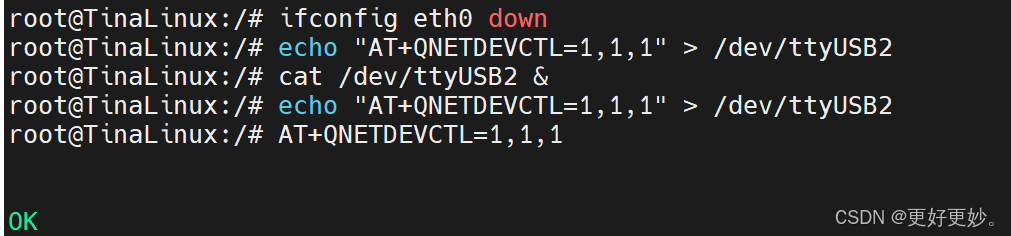

echo "AT+QNETDEVCTL=1,1,1" > /dev/ttyUSB2          识别出usb0网卡设备后,先发AT命令拨号
依次执行
ip link set usb0 up
ifconfig  usb0 192.168.43.100 netmask 255.255.255.0
ip route add default via 192.168.43.1 dev usb0
