BGP第一天实验

实验要求：

除R5的5.5.5.0环回外，其他所有的环回均可互相访问

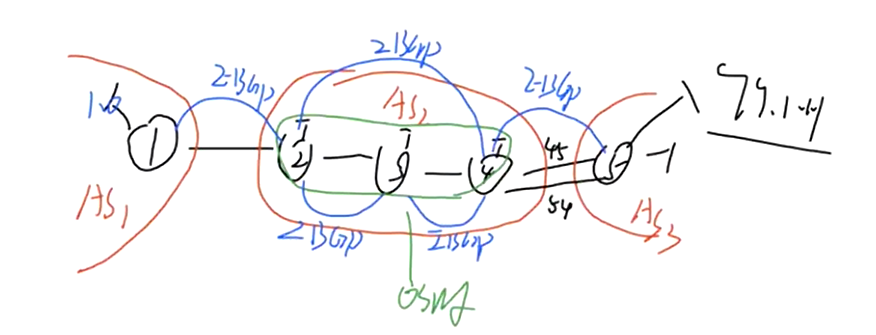

实验手绘图：

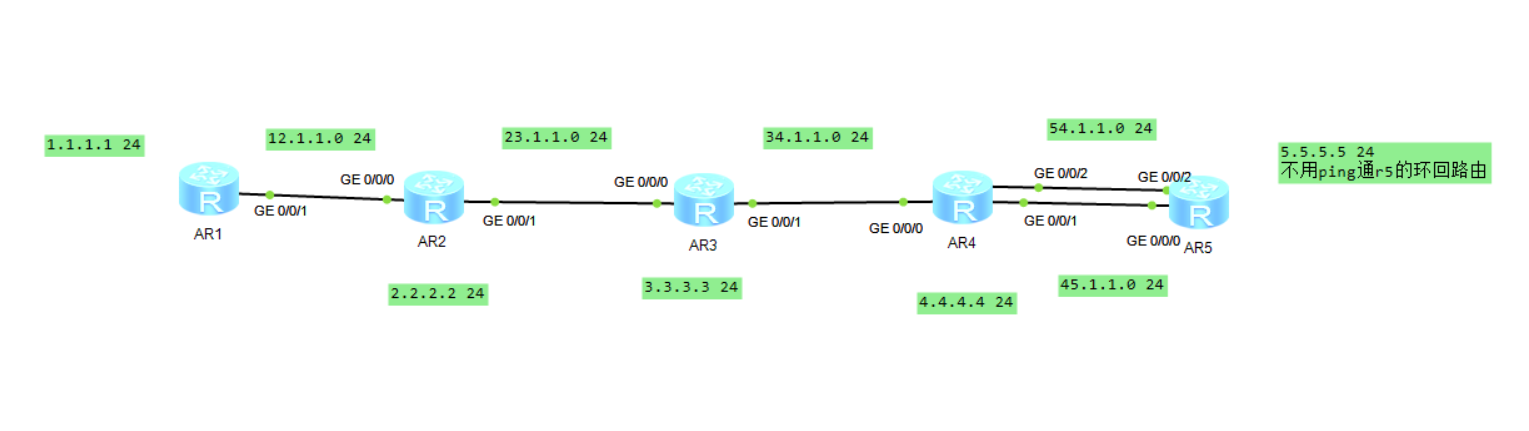

构建实验拓扑图：

配置R1-R5的ip地址信息：

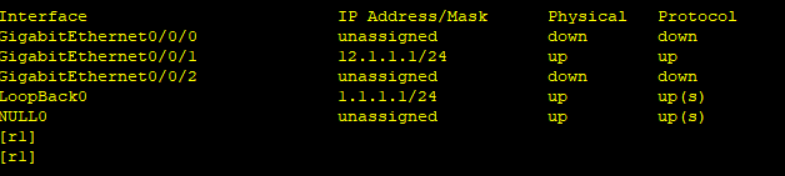

R1:

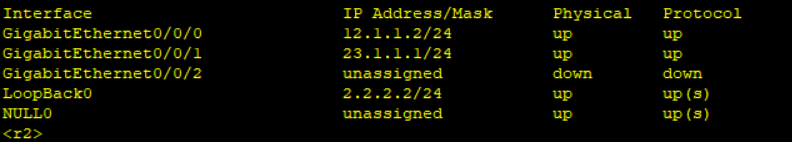

R2：

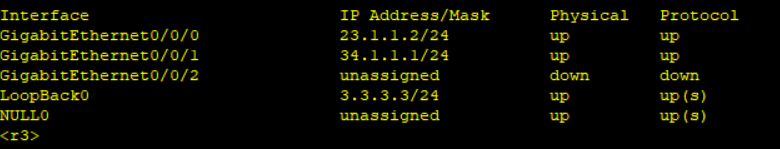

R3：

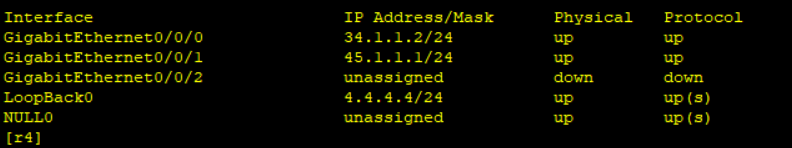

R4：

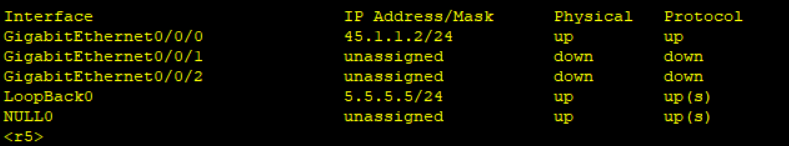

R5：

ospf协议宣告R2/R3/R4

[r2]ospf 1 router-id 2.2.2.2

[r2-ospf-1]area 0

[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

[r2-ospf-1-area-0.0.0.0]network 23.1.1.1 0.0.0.0

[r4]ospf 1 router-id 4.4.4.4

[r4-ospf-1]area 0

[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0

[r4-ospf-1-area-0.0.0.0]network 34.1.1.2 0.0.0.0

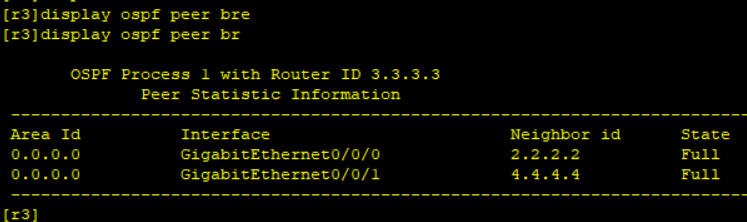

查看r3建立的邻居表

bgp协议 R1/R2建立邻居

[r1]bgp 1

[r1-bgp]router-id 1.1.1.1

[r1-bgp]peer 12.1.1.2 as-number 2

[r1-bgp]

Jan 16 2023 12:30:52-08:00 r1 %%01BGP/3/STATE_CHG_UPDOWN(l)[0]:The status of the

peer 12.1.1.2 changed from OPENCONFIRM to ESTABLISHED. (InstanceName=Public, St

ateChangeReason=Up)

[r2]bgp 2

[r2-bgp]router-id 2.2.2.2

[r2-bgp]peer 12.1.1.1 as-number 1

建立好邻居关系肯定也有tcp通道

第三条可以看出R2/R1建立了邻居

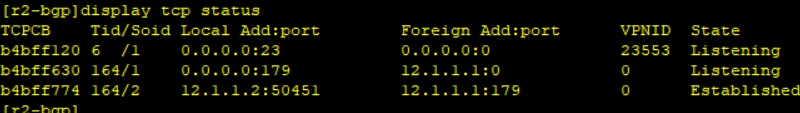

[r2-bgp]display tcp status

[r2-bgp]

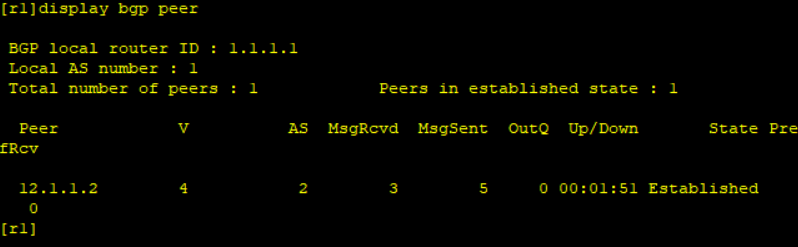

查看R1bgp邻居表

.

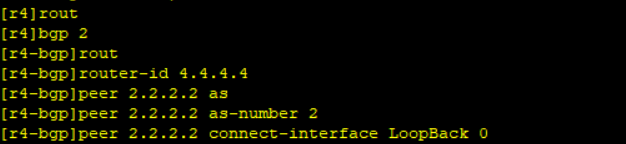

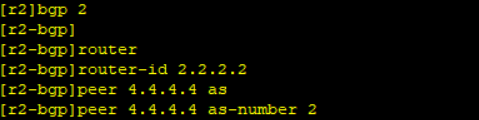

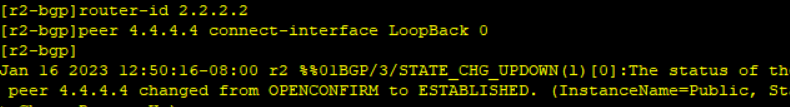

bgp建立R2/R4邻居关系

切记：一旦使用环回接口建立BGP的邻居关系；必须将源地址也修改为环回接口

bgp协议建立R4/R5邻居关系

EBGP邻居间存在多条物理链路时，也建议使用环回接口地址来建立

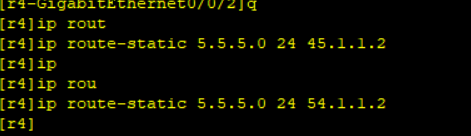

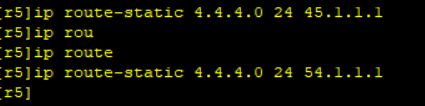

{1}IP可达，建议静态路由

{2}正常环回做为源、目ip地址建立邻居关系

[r4]bgp 2

[r4-bgp]peer 5.5.5.5 as-number 3

[r4-bgp]peer 5.5.5.5 connect-interface LoopBack 0

[r4-bgp]

[r5]bgp 3

[r5-bgp]router-id 5.5.5.5

[r5-bgp]peer 4.4.4.4 as-number 2

[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 0

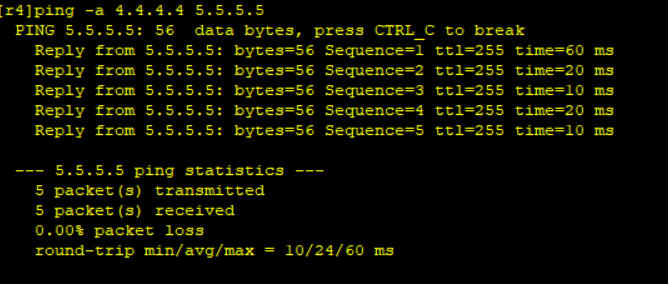

{3}默认IBGP邻居间数据包的TTL值为255，EBGP邻居间TTL为1；故一旦使用环回建立ebgp邻居关系，必须修改TTL值，否则无法建立

[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2

[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2

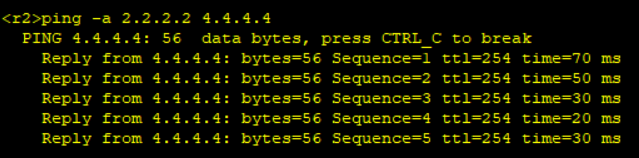

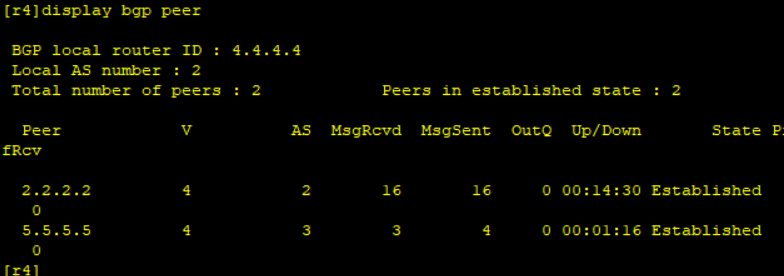

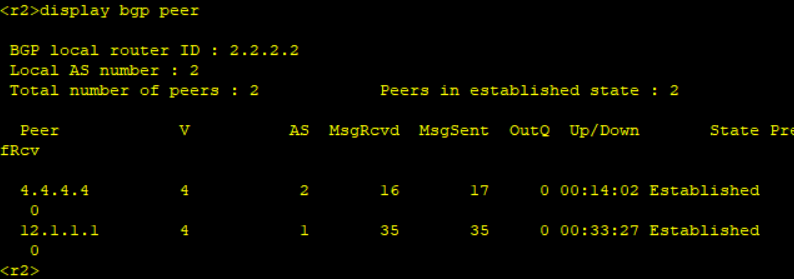

查看R2/R4的邻居表

宣告1.1.1.1

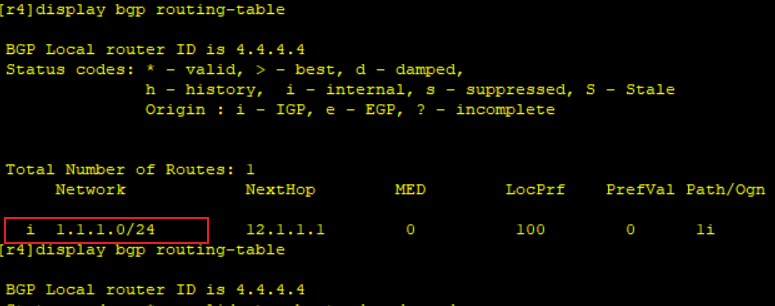

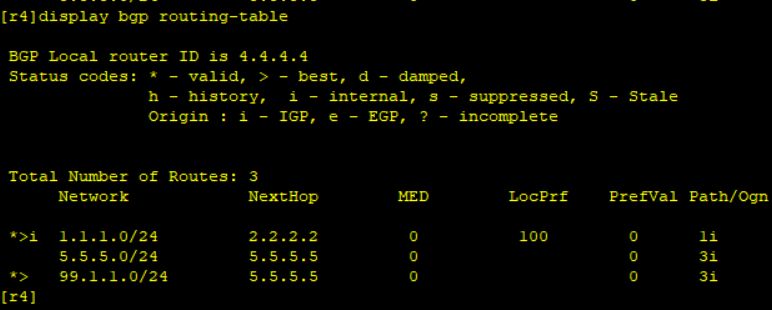

在R4 1.1.1.0下一跳由于受到AS BY AS（当ibgp时候，ip内部属性不会改变）的限制，导致到1.1.1.0 的下一跳还是R2到1.1.1.0的下一跳，所以导致选路不优。

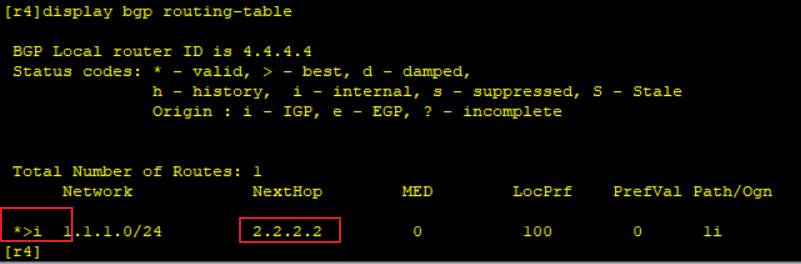

修改下一跳

AS BY AS（当ebgp自动会变成下一跳，所以R5不用修改）

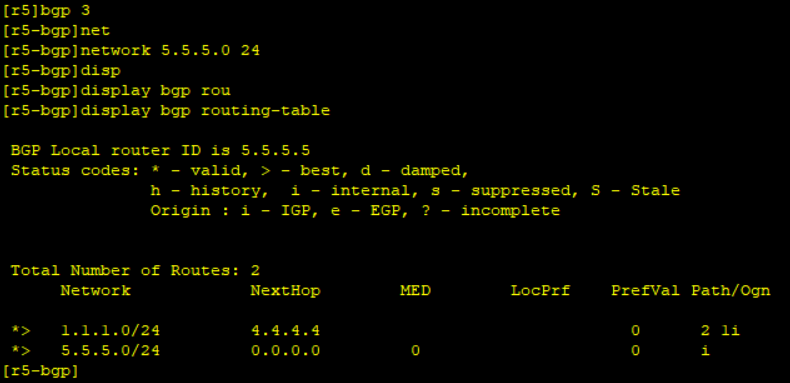

宣告5.5.5.5

5.5.5.5暂时不用，改为99.1.1.1进行实验

宣告99.1.1.1

AS BY AS（当ebgp自动会变成下一跳，所以R4不用修改）

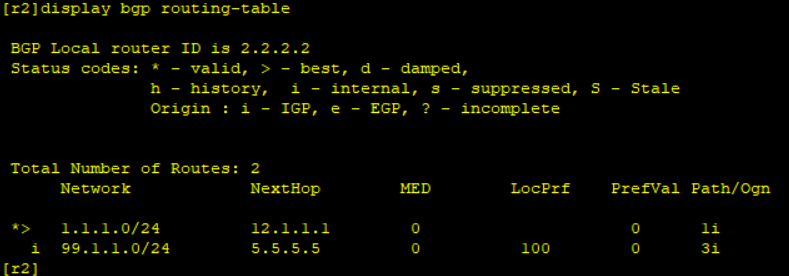

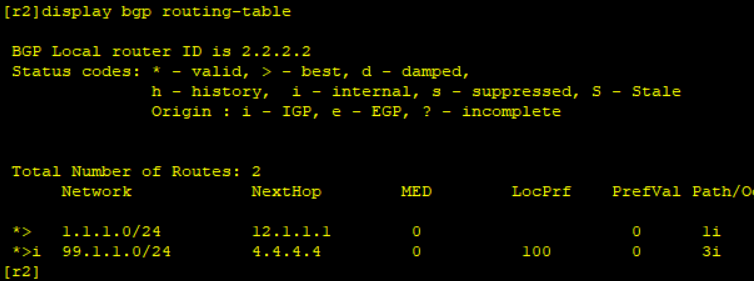

AS BY AS（当同样，ibgp不优，R2需要修改）

修改属性下一跳

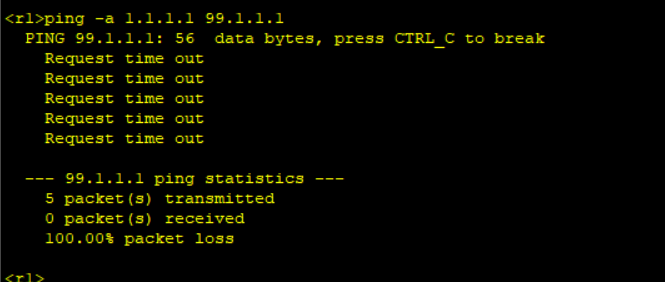

最后我们测试1.1.1.1到99.1.1.1

ping不通

原因是R3没有添加路由

解决办法：

建立2、3邻居关系

[r3]bgp 2

[r3-bgp]router-id 3.3.3.3

[r3-bgp]peer 2.2.2.2 as-number 2

[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0

[r3-bgp]

[r2]bgp 2

[r2-bgp]router-id 2.2.2.2

[r2-bgp]peer 3.3.3.3 as-number 2

[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0

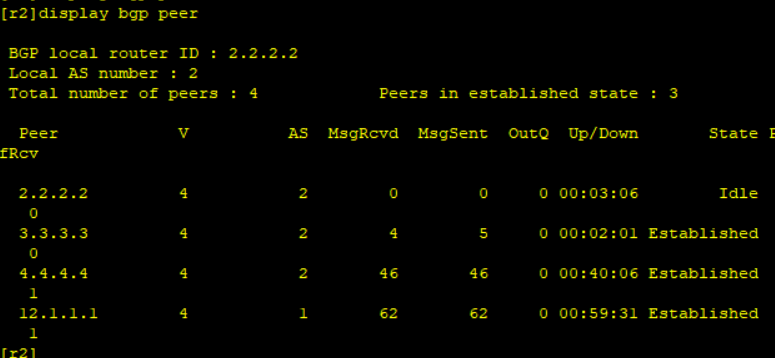

[r2-bgp]

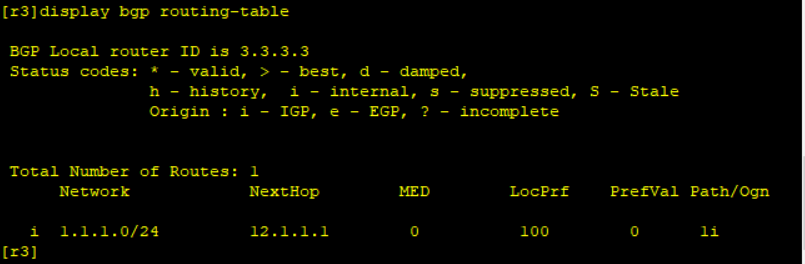

r3中没有到99的路由，由于防环机制的原因，因为r2给了r1没给r3。

只有让r3、r4建邻，让r4给r3 到99的路由

[r3]bgp 2

[r3-bgp]peer 4.4.4.4 as-number 2

[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[r3-bgp]

[r4]bgp 2

[r4-bgp]peer 3.3.3.3 as-number 2

[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0

[r4-bgp]

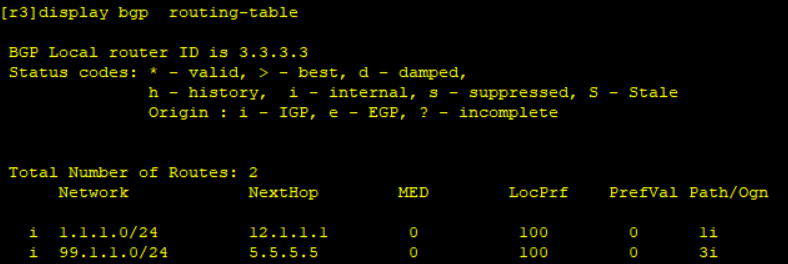

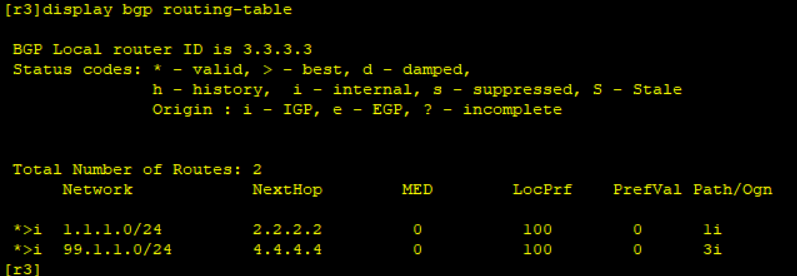

igbp属性下一跳不变，所以不优

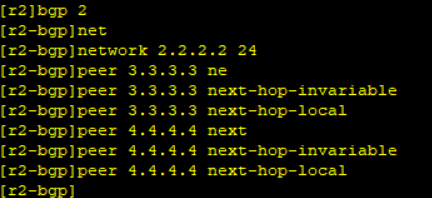

修改下一跳

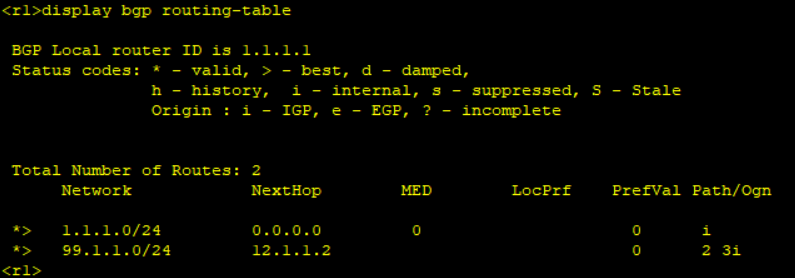

优了

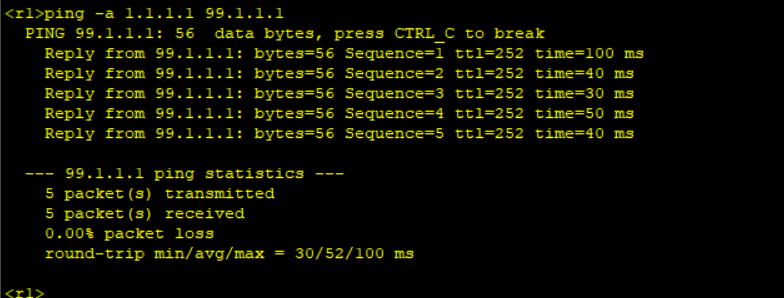

成功

最后将R2、R3、R4的环回宣告

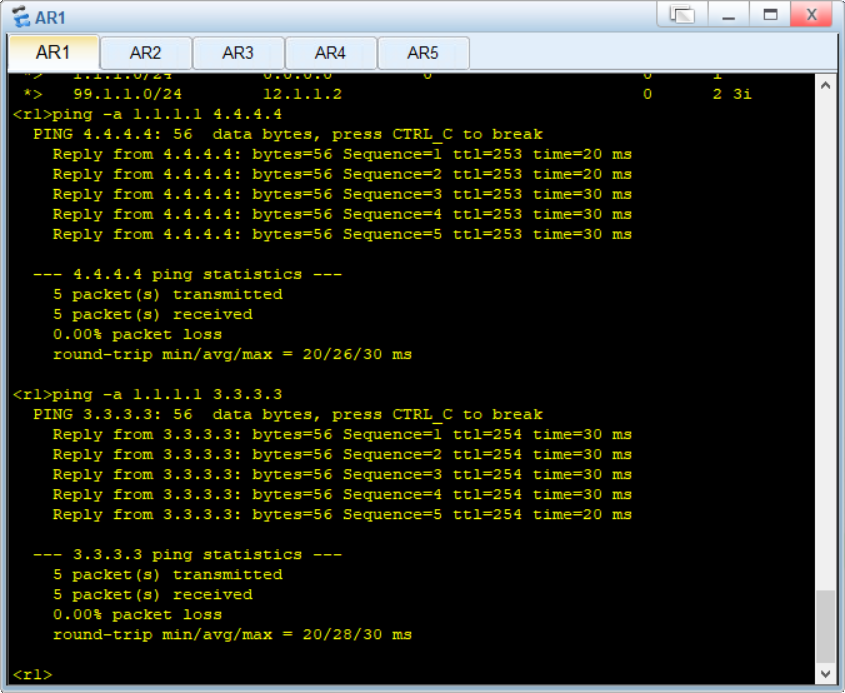

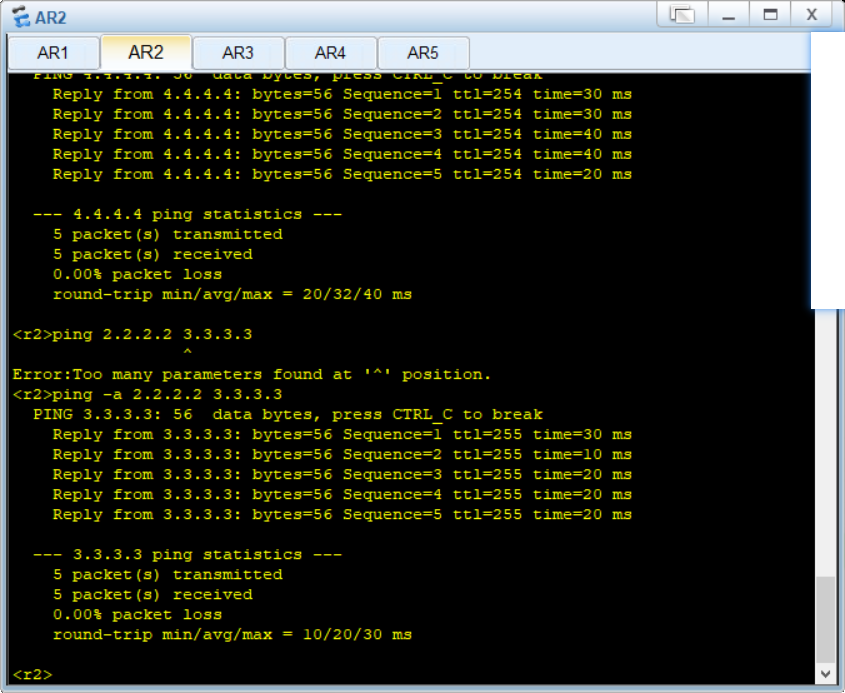

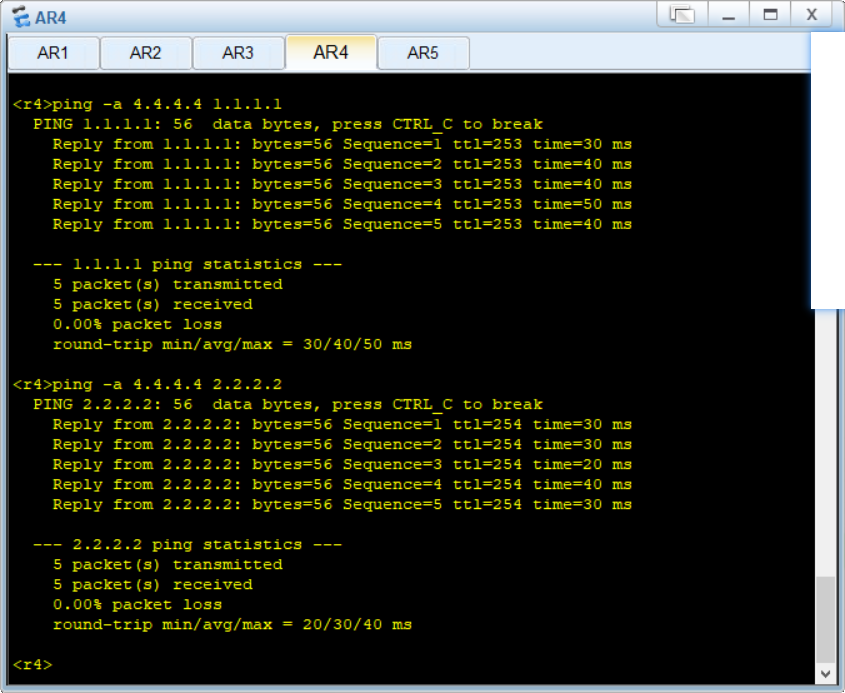

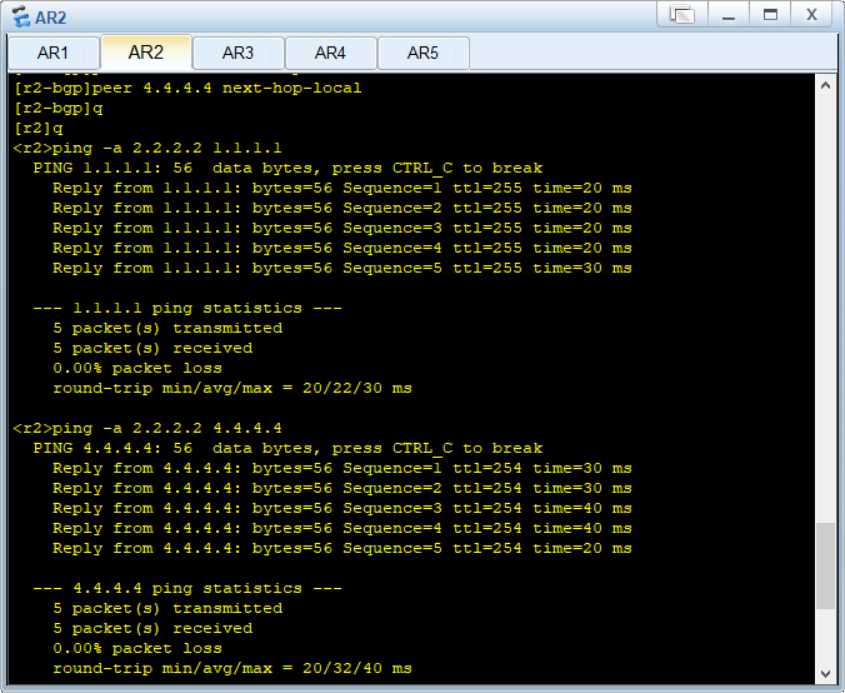

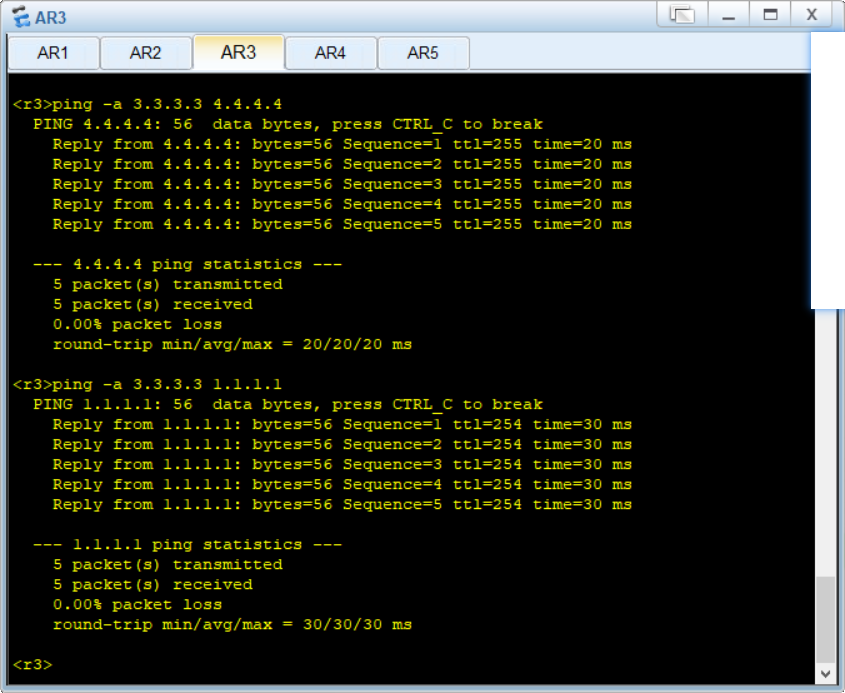

验证：

实验成功 ！
