Stm32F103R6之器件签名

目录

概述

闪存容量寄存器

产品唯一身份标识寄存器(96位)

---

概述

电子签名存放在闪存存储器模块的系统存储区域，可以通过JTAG/SWD或者CPU读取。它所包含的芯片识别信息在出厂时编写，用户固件或者外部设备可以读取电子签名，用以自动匹配不同配置的STM32F10xxx微控制器。

闪存容量寄存器

基地址：0x1FFF F7E0

只读，它的内容在出厂时编写。

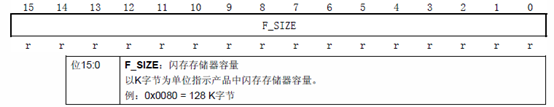

图 1闪存容量寄存器

产品唯一身份标识寄存器(96位)

产品唯一的身份标识非常适合：

● 用来作为序列号(例如USB字符序列号或者其他的终端应用)

● 用来作为密码，在编写闪存时，将此唯一标识与软件加解密算法结合使用，提高代码在闪存存储器内的安全性。

● 用来激活带安全机制的自举过程

96位的产品唯一身份标识所提供的参考号码对任意一个STM32微控制器，在任何情况下都是唯一的。用户在何种情况下，都不能修改这个身份标识。

这个96位的产品唯一身份标识，按照用户不同的用法，可以以字节(8位)为单位读取，也可以以半字(16位)或者全字(32位)读取。

基地址：0x1FFF F7E8

地址偏移：0x00，只读，其值在出厂时编写。
