一、Nightingale介绍：

1.1、Nightingale简介和架构图

夜莺监控（ Nightingale ）是一款国产、开源云原生监控分析系统，采用 All-In-One 的设计，集数据采集、可视化、监控告警、数据分析于一体。于 2020 年 3 月 20 日，在 github 上发布 v1 版本，已累计迭代 60 多个版本。从 v5 版本开始与 Prometheus、VictoriaMetrics、Grafana、Telegraf、Datadog 等生态紧密协同集成，提供开箱即用的企业级监控分析和告警能力，已有众多企业选择将 Prometheus + AlertManager + Grafana 的组合方案升级为使用夜莺监控。夜莺监控，由滴滴开发和开源，并于 2022 年 5 月 11 日，捐赠予中国计算机学会开源发展委员会（CCF ODC），为 CCF ODC 成立后接受捐赠的第一个开源项目。夜莺监控的核心开发团队，也是Open-Falcon项目原核心研发人员。

Nightingale 可以接收各种采集器上报的监控数据，转存到时序库（可以支持Prometheus、M3DB、VictoriaMetrics、Thanos等），并提供告警规则、屏蔽规则、订阅规则的配置能力，提供监控数据的查看能力，提供告警自愈机制（告警触发之后自动回调某个webhook地址或者执行某个脚本），提供历史告警事件的存储管理、分组查看的能力。

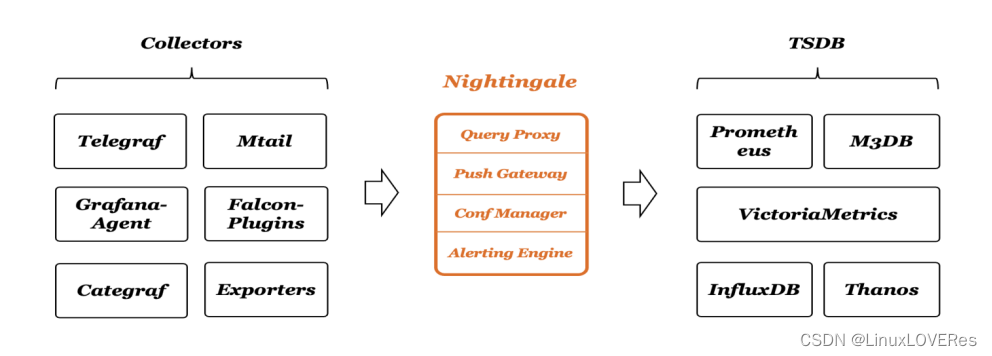

Nightingale架构图：

1.2、对比其他监控软件

Zabbix

Zabbix 是一款老牌的监控系统，对机器和网络设备的监控覆盖很全，比如支持 AIX 系统，常见的开源监控都是支持 Linux、Windows，AIX 较少能够支持，Zabbix 用户群体广泛，国内很多公司基于 Zabbix 做商业化服务，不过 Zabbix 使用数据库做存储，容量有限，监控大盘不足，配置麻烦，服务器较多的话，很卡。

Open-Falcon

因为开发 Open-Falcon 和 Nightingale 的是一拨人，所以很多社区伙伴会比较好奇，为何要新做一个监控开源软件。核心点是 Open-Falcon 和 Nightingale 的差异点实在是太大了，Nightingale 并非是 Open-Falcon 设计逻辑的一个延续，就看做两个不同的软件就好。

Open-Falcon 是 14 年开发的，当时是想解决 Zabbix 的一些容量问题，可以看做是物理机时代的产物，整个设计偏向运维视角，虽然数据结构上已经开始设计了标签，但是查询语法还是比较简单，无法应对比较复杂的场景。

Nightingale 直接支持 PromQL，支持 Prometheus、M3DB、VictoriaMetrics 多种时序库，支持 Categraf、Telegraf、Datadog-Agent、Grafana-Agent 做监控数据采集，支持 Grafana 看图，整个设计更加云原生。

Prometheus

Nightingale 可以简单看做是 Prometheus 的一个企业级版本，把 Prometheus 当做 Nightingale 的一个内部组件（时序库）

Nightingale 可以接入多个 Prometheus，可以允许用户在页面上配置告警规则、屏蔽规则、订阅规则，在页面上查看告警事件、做告警事件聚合统计，配置告警自愈机制，管理监控对象，配置监控大盘等，就把 Nightingale 看做是 Prometheus 的一个 WEBUI 也是可以的，不过实际上，它远远不止是一个 WEBUI，用一下就会深有感触。

Nightingale监控系统部署

1.1部署方式：

）docker compose部署，使用docker compose 一键部署启动夜莺，这种部署方式，适用于简单测试，不推荐在生产环境使用。
）Helm部署，n9e-helm用于在k8s集群中安装部署Nightingale。维护地址：https://github.com/flashcatcloud/n9e-helm。
）服务端组件部署，夜莺的服务端有两个组件，分别为n9e-webapi和n9e-serveer。n9e-webapi 用于提供 API 给前端 JavaScript 使用，n9e-server 的职责是告警引擎和数据转发器。依赖的组件有 MySQL、Redis、时序库，时序库我们这里使用 Prometheus。

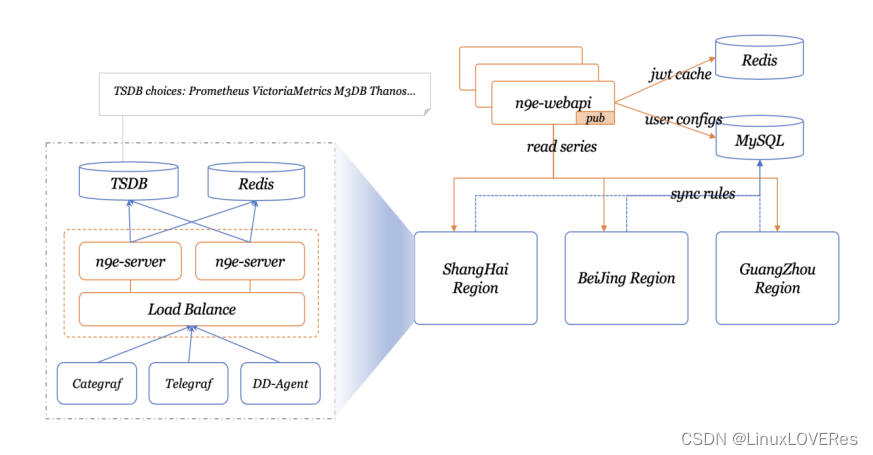

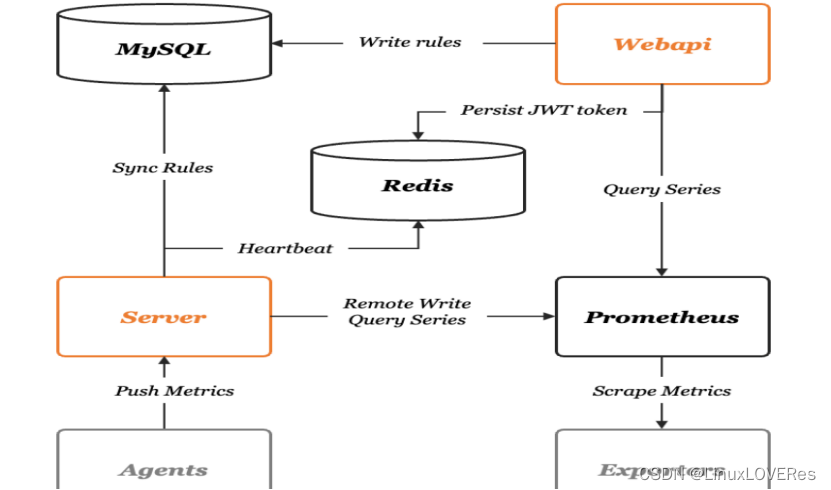

服务端组件部署架构图：

其他部署方式还包括VictoriaMetrics，lbex等，具体部署可参考https://n9e.github.io/docs/install/server/ 链接。

1.2服务部署【此处采用服务端组件部署方式】

）服务器资源简介：

机器	ip	操作系统	内存	cpu
Server端(虚拟机)	192.168.48.100	CentOS7.4	1G	1C
Client端(虚拟机)	192.168.48.11	CentOS7.4	1G	1C

）基础环境配置，关闭防火墙，设置主机名，关闭selinux，矫正时间并配置时间同步服务。

systemctl stop firewalld && systemctl disable firewalld

sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config

date -s ‘时间’

ntpdate ntp.ntsc.ac.cn

reboot

）Server端安装对应组件。【Prometheus，MySQL，redis】

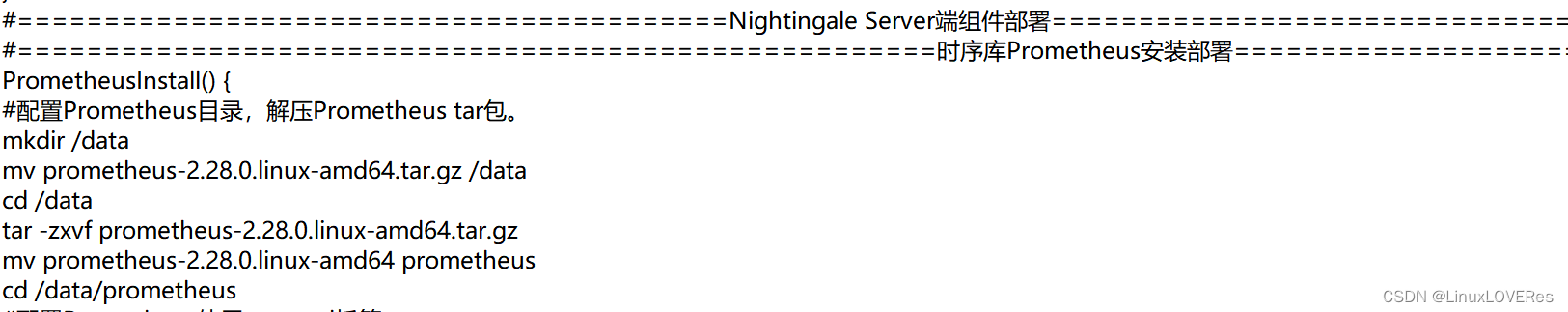

3.1)安装Prometheus。

tar -zxvf prometheus-2.28.0.linux-amd64.tar.gz

编写Prometheus service文件，使用systemd托管。

vi /etc/systemd/system/prometheus.service

[Unit]

Description="prometheus"

Documentation=https://prometheus.io/

After=network.target

[Service]

Type=simple

ExecStart=/data/prometheus/prometheus --config.file=/data/prometheus/prometheus.yml --storage.tsdb.path=/data/prometheus/data --web.enable-lifecycle --enable-feature=remote-write-receiver --query.lookback-delta=2m

Restart=on-failure

SuccessExitStatus=0

LimitNOFILE=65536

StandardOutput=syslog

StandardError=syslog

SyslogIdentifier=prometheus

[Install]

WantedBy=multi-user.target

systemctl daemon-reload

systemctl enable prometheus

systemctl restart prometheus

systemctl status prometheus

【备注：生产环境下如果需要修改Prometheus的端口，可以修改Prometheus的yml文件，将9090端口修改，然后在systemd代管文件中添加--web.listen-address=:端口参数。重启Prometheus即可。】

如，需要修改Prometheus的默认端口为19197

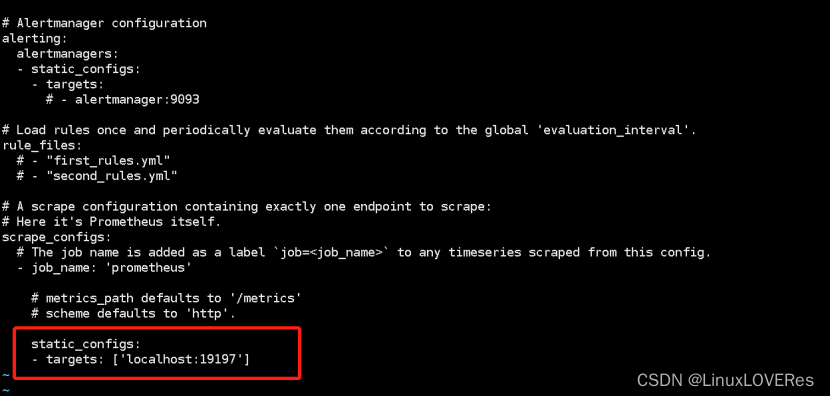

vi prometheus.yml

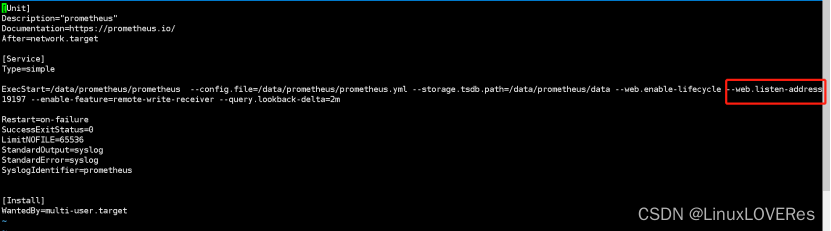

vi /etc/systemd/system/prometheus.service

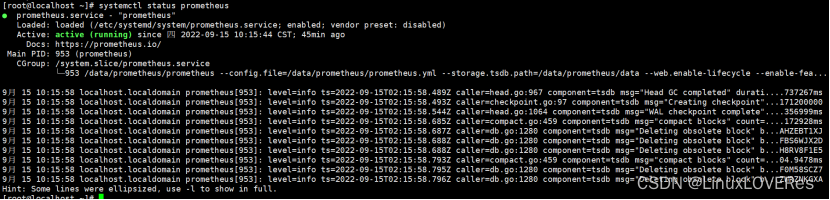

启动成功后的状态（如下图）

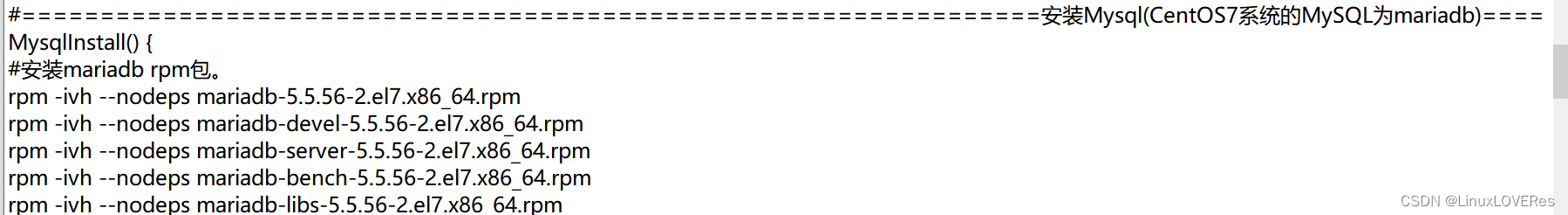

3.2）安装MySQL。

rpm -ivh mariadb-5.5.56-2.el7.x86_64.rpm

rpm -ivh mariadb-devel-5.5.56-2.el7.x86_64.rpm

rpm -ivh mariadb-server-5.5.56-2.el7.x86_64.rpm

rpm -ivh mariadb-bench-5.5.56-2.el7.x86_64.rpm

rpm -ivh mariadb-libs-5.5.56-2.el7.x86_64.rpm

rpm -ivh mariadb-test-5.5.56-2.el7.x86_64.rpm

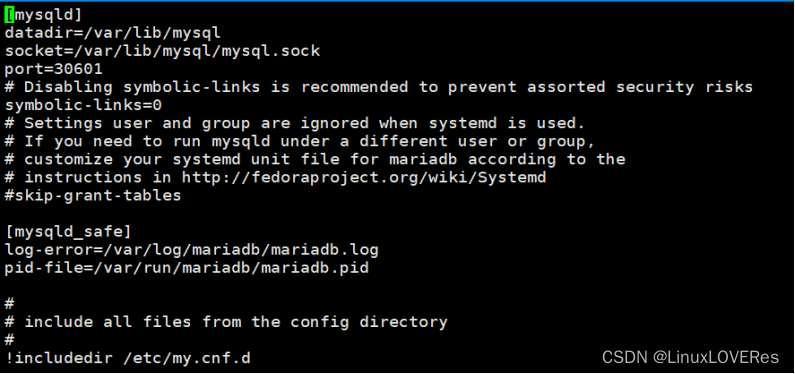

vi /etc/my.cnf #此处改了MySQL的监听端口。

port=30601 #添加监听端口配置。

设置MySQL root登录密码。

mysql -e "SET PASSWORD FOR 'root'@'localhost' = PASSWORD('123456');"

启动MySQL服务。

systemctl restart mariadb

systemctl enable mariadb

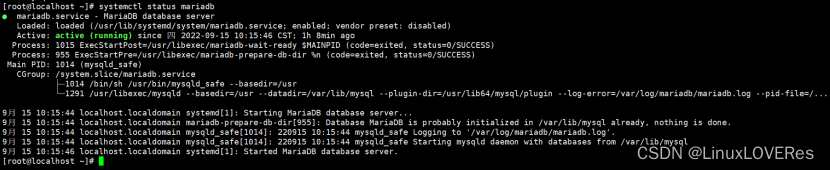

systemctl status mariadb

3.3）安装redis。

rpm -ivh redis-3.2.12-2.el7.x86_64.rpm

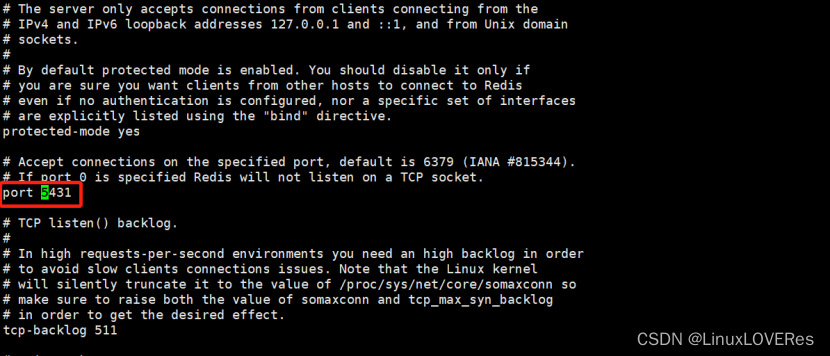

vi /etc/redis.conf #此处更改了redis的默认端口，默认为6379端口。

systemctl start redis

systemctl enable redis

4.）Server端安装夜莺组件n9e-webapi，n9e-server。

mkdir /data/n9e

mv n9e-5.8.0.tar.gz /data/n9e

tar -zxvf n9e-5.8.0.tar.gz

将nightingale的sql文件导入MySQL库中。

mysql -uroot -p123456 < docker/initsql/a-n9e.sql

针对n9e server 服务和n9e webapi 服务编写service文件，使用systemd托管。

vi /etc/systemd/system/n9e-server.service

[Unit]

Description=n9e server

Requires=network.target

[Service]

User=root

Group=root

Type=simple

ExecStart=/data/n9e/n9e server --conf=/data/n9e/etc/server.conf

WorkingDirectory=/data/n9e

Restart=always

RestartSec=1

StartLimitInterval=0

[Install]

WantedBy=multi-user.target

vi /etc/systemd/system/n9e-webapi.service

[Unit]

Description=n9e webapi

Requires=n9e-server.service

[Service]

User=root

Group=root

Type=simple

ExecStart=/data/n9e/n9e webapi --conf=/data/n9e/etc/webapi.conf

WorkingDirectory=/data/n9e

SuccessExitStatus=0

LimitNOFILE=65536

StandardOutput=syslog

StandardError=syslog

SyslogIdentifier=n9e-webapi

[Install]

WantedBy=multi-user.target

systemctl daemon-reload

systemctl enable n9e-server

systemctl restart n9e-server

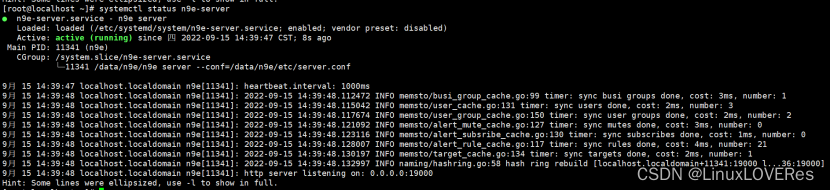

systemctl status n9e-server

systemctl enable n9e-webapi

systemctl restart n9e-webapi

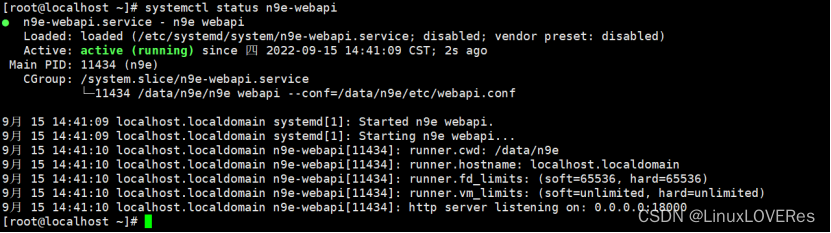

systemctl status n9e-webapi

端口查看，如图，18000为webapi端口，19000为server端口。

到此步骤，n9e夜莺监控server部署完成。

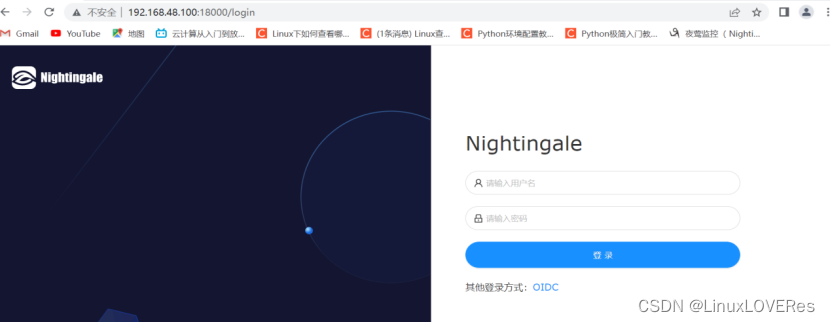

web浏览器访问：http://192.168.48.100:18000/默认登录用户为root，密码为root.2020

5.)Client端部署采集器Categraf。

1.）Categraf采集器基本介绍

Categraf 是一款 all-in-one 的采集器，由快猫团队开源，代码托管在两个地方：

gitlink: https://www.gitlink.org.cn/flashcat/categraf

github: https://github.com/flashcatcloud/categraf

Categraf 不但可以采集 OS、MySQL、Redis、Oracle 等常见的监控对象，也准备提供日志采集能力和 trace 接收能力，这是夜莺主推的采集器，相关信息请查阅项目 README

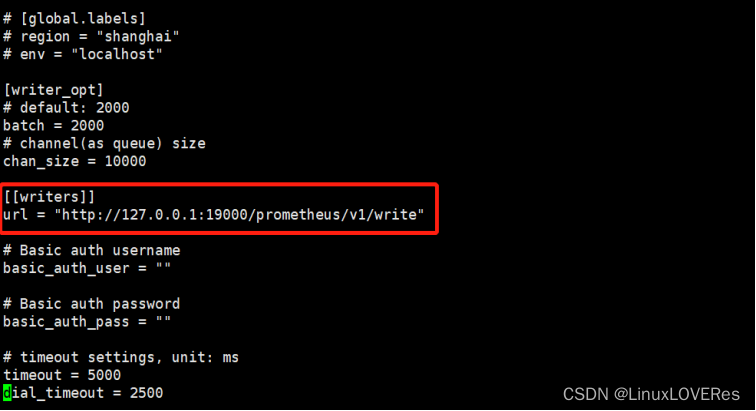

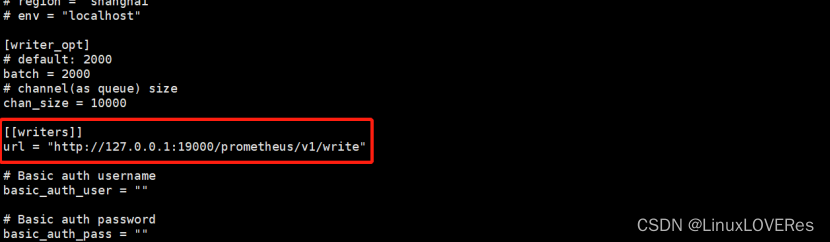

Categraf 采集到数据之后，通过 remote write 协议推给远端存储，Nightingale 恰恰提供了 remote write 协议的数据接收接口，所以二者可以整合在一起，重点是配置 Categraf 的 conf/config.toml 中的 writer 部分，其中 url 部分配置为 n9e-server 的 remote write 接口：
