保护模式中的特权级 之 从高特权级代码段 跳转到 低特权级代码段

最新推荐文章于 2023-03-23 19:26:25 发布
原创 最新推荐文章于 2023-03-23 19:26:25 发布 · 479 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#操作系统

本文详细解析了return指令的本质及用途，重点介绍了其在不同段间进行远跳转的实现原理，包括寄存器和栈的操作过程。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

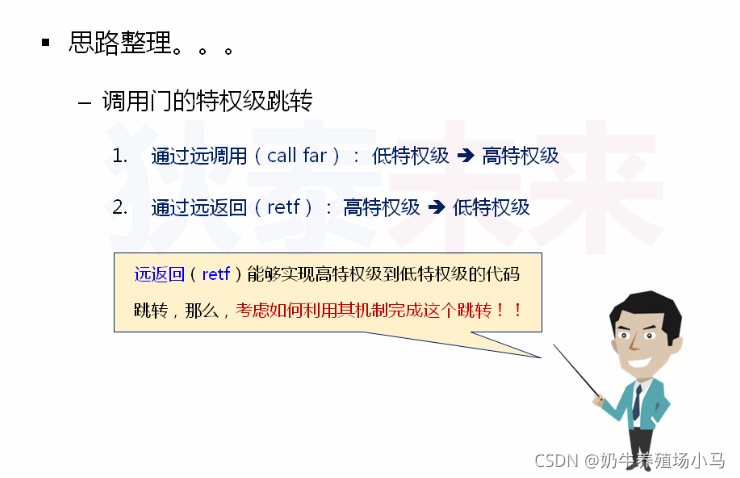

return指令本质上是一个跳转指令，是用来做跳转的，而不是我们根深蒂固所理解的返回，只不过说，它最常用的场景是用于函数返回。用于做跳转 和 call 成对的出现

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

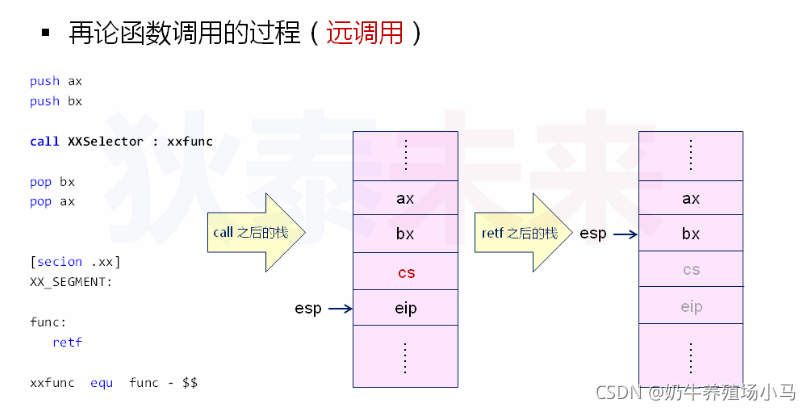

首先将 ax寄存器值 bx寄存器值 压入栈中，然后通过远调用指令(通过选择子+偏移地址)调用函数，调用的函数在另一个段中，因此是远调用。调用函数时，栈的变化和之前学习的一样，原理不变，就是讲当前地址压入栈中，但是细节上，当前地址变成了两个：
第一个是段地址，其实就是选择子，当前所执行的代码段的选择子是放到 cs寄存器中的，所以cs寄存器的当前值会被压入到栈中
第二个是偏移地址，即eip的值 也会被压入栈中

这两个地址压入后，调用函数时的地址 也就在栈中了(栈顶)。<
