人工神经网络(NN)和卷积神经网络(CNN)

推荐吴恩达机器学习课程(网易云课堂)，李宏毅机器学习课程(b站)

人工神经网络

简称神经网络(NN)，是目前各种神经网络的基础，其构造是仿造生物神经网络，将神经元看成一个逻辑单元，其功能是用于对函数进行估计和近似，是一种自适应系统，通俗的讲就是具备学习能力。
其作用，目前为止就了解到分类。其目的就是在圈和叉之间画出一条分界线，使得接下来我们可以根据其位置来预测其属于哪个分类。这个图只有两种分类，实际上可以有非常多种，但其网络结构也会变得复杂，可以说一层网络可以画一条线，多层网络就可以画多条线。

其内部最主要的构造就是神经元，如下图所示

这张图有五个部分组成

• 输入向量
• 权重
• 求和
• 激励函数
• 输出

可以把权重，求和，激励函数合并在一起，统称为隐藏层，输入的向量可以成为输入层，输出的向量可以称为输出层。
因此神经网络的基础结构便是三层结构

• 输入层
• 隐藏层
• 输出层

输入层

一般有输入向量有多少维，输入层就会有多少个输入单元，每个单元代表一维向量，相当于该事物的特征，其与隐藏层的结点呈现为全连接状态。即1-N的关系。

隐藏层

隐藏层可以有许多层，层数越多神经网络的处理能力就越强，但相对的性能也会下降，每一层隐藏层可以针对某一种特征进行处理，例如一层隐藏层处理图像的斜线，一层隐藏层处理图像的灰度等等。
连接到隐藏层的每一条边都有一个权重$w$，这个其实代表的某特征的权重。

我把$sum$和$f$合并起来当做一个隐藏层的神经单元，那么该单元的数学表达形式便是
$$A=f(w_1\ast a_1+w_2\ast a_2+\cdots +w_n\ast a_n+1\ast b)$$
其中$f$是激励函数，$1\ast b$为前面层的偏置单元。
其结果$A$就被传递到输出单元。

输出层

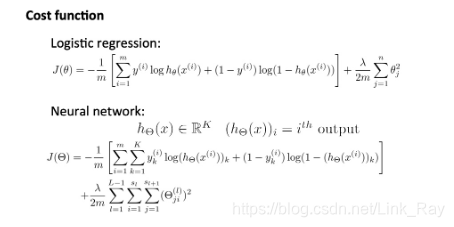

结果$A$被传递到输出单元，到这一步为止，可以被称作为前向传播。然后将其结果与训练集中的期望结果进行比对，用损失函数，得出损失值，通俗的讲就是与正确结果的差距，损失函数如下所示

接下来的目标就是让$J(\theta )$变小，就需要计算偏导$\frac{\partial J(\theta )}{\partial \theta }$，使其取到极值，其所使用的算法被称为反向传播算法(Backpropagation，简称BP)。

反向传播

其证明原理十分复杂，暂时还未弄懂。简要的过程便是，其会根据训练集$(x,y)$中,$x$在神经网络中跑出来的结果$h$与$y$进行比对，然后根据比对结果反向更新每一层的权重$w$，这里必须是反向一层一层的更新，逐层传递，从而使得$J(\theta )$变小，即最小化损失函数。
从而便达到了神经网络的学习效果，其能根据训练集来反向更新权重，使得下一次的输出结果$h$和$y$之间的差距变小，从而达到更优。

激励函数

激励函数也叫点火规则，这使它与人脑的工作联系起来。当一个神经元的输入足够大时，就会点火，也就是从它的轴突（输出连接）发送电信号。同样，在人工神经网络中，只要输入超过一定标准时才会产生输出，这就是点火规则的思想。当只处理二值输出时，输出要么为0要么为1，取决于神经元是否应该点火。

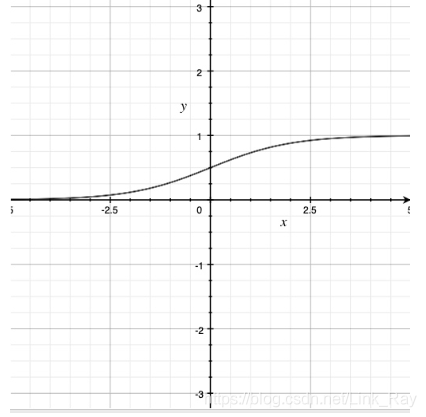

例如激励函数$f(z)=\frac{1}{1+e^{-z}}$，其作用便是当非常大的正数，其输出结果便是1，非常小的负数输出结果便是0.

卷积神经网络(CNN)

目前只了解到卷积神经网络用于图像处理的方面。
其与神经网络(NN)不同之处再于多了几层结构，相当于对输入做了预处理。
卷积神经网络的结构：

• 输入层
• 卷积层
• 池化层
• 全连接层
• 输出层

其中全连接层就相当于神经网络当中的隐藏层。对于一张图像来说，在计算机当中其是一个三维结构，有着长，宽，高三个特征，其中长和宽组成一个矩阵，高(channel)代表多个矩阵，例如RGB三种颜色则有三个矩阵，这张图片高度为3.

卷积层

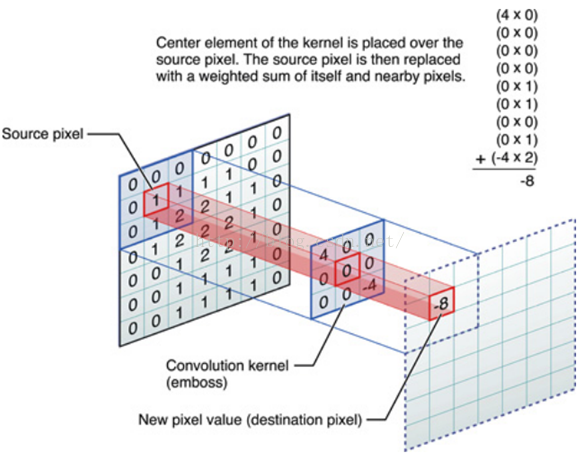

使用多个filter在图像上面做内积，得出多个特征，卷积的过程就是拿一个矩阵在原图矩阵上面边移动，边做内积，最后得出一个比原图小一点的矩阵。如图所示，一个9*9的矩阵被filter后变成了-8。

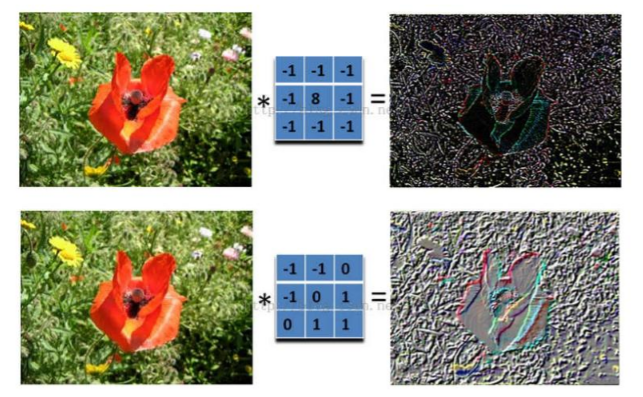

而这个filter的作用其实在视觉上的效果便是提取图片的某些特征，例如颜色的深浅与轮廓。

池化层

池化层的作用目前还未完全弄明白，似乎好像只是缩小数据，例如对于卷积出来的矩阵，对于每2 * 2个小矩阵，提取其中最大的值代表这个2 * 2矩阵的值，使得原矩阵再次缩小。即取区域平均最大值。

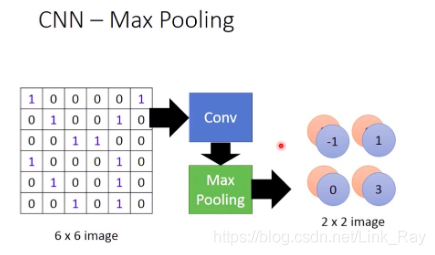

当一个灰度图片矩阵做完卷积和最大池化后，结果如下

为何要用CNN呢？

在图像分类当中，当我们要识别这张图片是不是鸟时，我们会分几个特征来识别，是否有翅膀，是否有喙，是否有尾巴，这些特征一般只是图片的一小部分，如果用NN来做的话，判断每个特征都会输入整张图片，那样利用率太低了而且参数太多，而对于CNN来说，它会通过卷积层，以及池化层来压缩输入数据的大小，即将数据分割成许多分小数据。
即卷积神经网络不在针对于图片上一个点做处理，而是对一块区域做处理。
从而使得神经网络当中的神经元输入数目减少，即用了较少的参数。

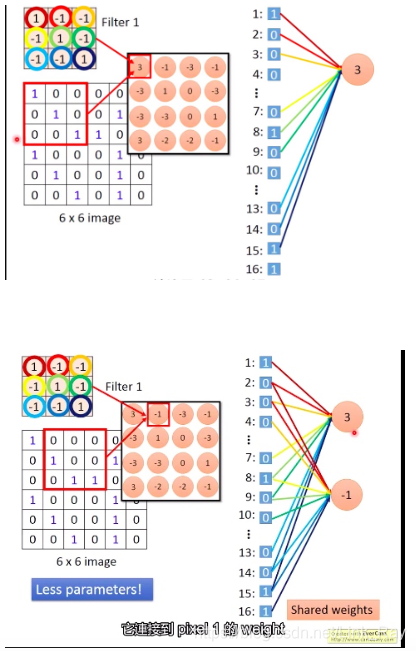

如图所示，原本对于一个神经元，原本要连接36个输入单元，现在只需连接9个输入单元即可。将输入的参入减小，而且还能让两个神经元公用一些weight。

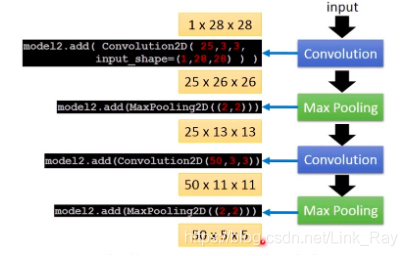

一张1层28x28的图片矩阵经过两次卷积和池化后变成50层5x5的图片矩阵

整个卷积神经网络的过程
