本文探讨了一阶函数的传递函数及其对应的微分方程，初始条件为x(0)=0。通过Laplace变换，我们得到了新的传递函数G(s)。进一步分析表明，该变换不会影响系统的稳定性，对于系统分析具有重要意义。具体框图展示了解决问题的步骤，强调了稳定性分析在系统理解中的作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

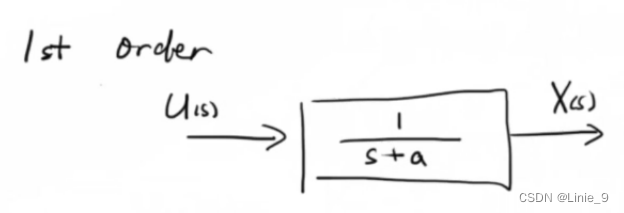

一个一阶函数

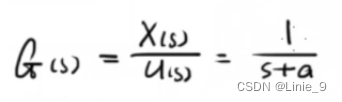

 其传递函数为

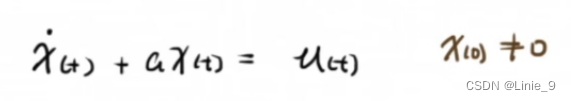

 得其微分方程为

 前提条件为x(0)=0

而

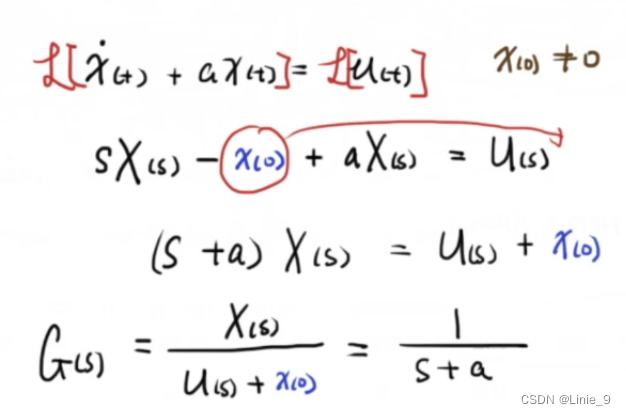

做Laplace，得到新的传递函数G(s)

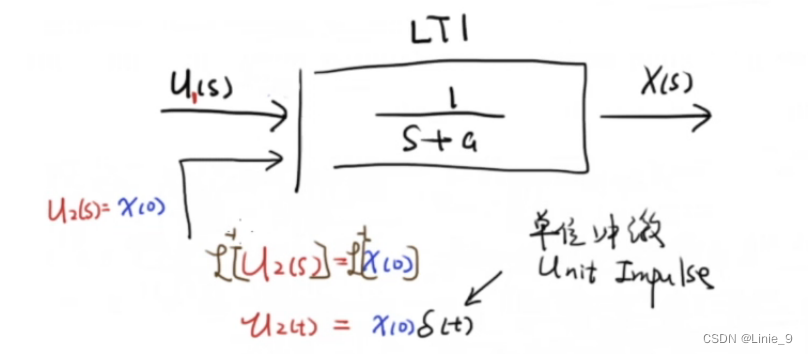

 化成框图



 不会影响系统的稳定，不影响我们分析该系统。

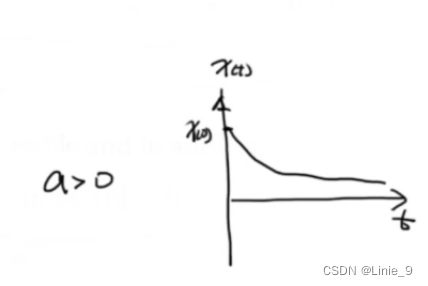

比如
