本文详细介绍CLICK环境下进行网络测试的方法，包括参数配置、element调用及具体应用实例。通过修改设备名称，实现对不同网络设备的PING测试，展示了CLICK强大的网络处理能力。

首先可以看到 test-ping-userlevel.click 文件

define($DEV eth0, $DADDR 8.8.8.8, $GW $DEV:gw, $METHOD PCAP,
       $LIMIT -1, $INTERVAL 1)

FromDevice($DEV, SNIFFER false, METHOD $METHOD)
	-> c :: Classifier(12/0800, 12/0806 20/0002)
	-> CheckIPHeader(14)
	-> ip :: IPClassifier(icmp echo-reply)
	-> ping :: ICMPPingSource($DEV, $DADDR, INTERVAL $INTERVAL,
				  LIMIT $LIMIT, STOP true)
	-> SetIPAddress($GW)
	-> arpq :: ARPQuerier($DEV)
	-> IPPrint
	-> q :: Queue
	-> ToDevice($DEV);
arpq[1]	-> q;
c[1]	-> [1] arpq;

首先是一些参数配置 define 函数例如$DEV eth0 说明默认配置的设备是 eth0 如果要配置其他的

使用的这样一条命令

click test-ping-userlevel.click DEV=wlan0

这样就将设备改为了wlan0，其他以此类推

接着是一些element ，他们其实可以当作一些API函数来进行调用，CLICK本身具备的函数已经都做了解释定义，可以一个个的查看，在wiki页面https://github.com/kohler/click/wiki

页面侧面有所有的函数，点开可以知道功能以及如何调用

我使用的是无线网我的设备名是 en0 ，这个可以通过ifconfig来进行查看

运行命令

click test-ping-userlevel.click DEV=en0

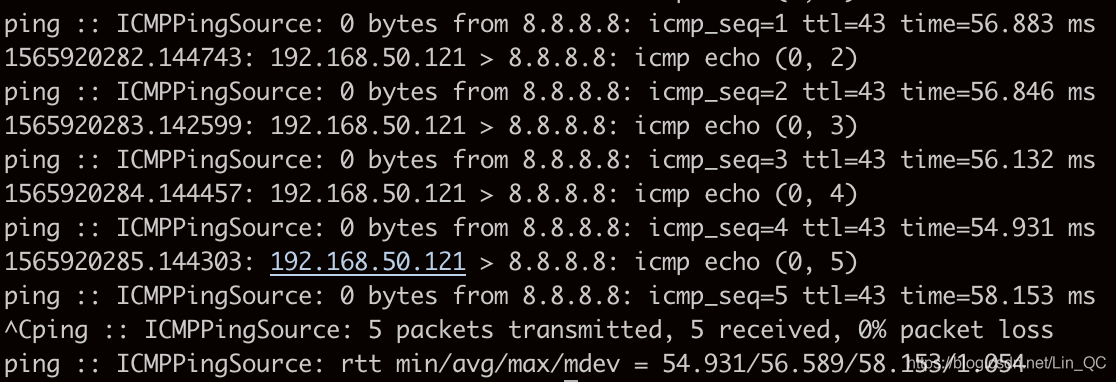

可以得到跟普通ping一样的结果
