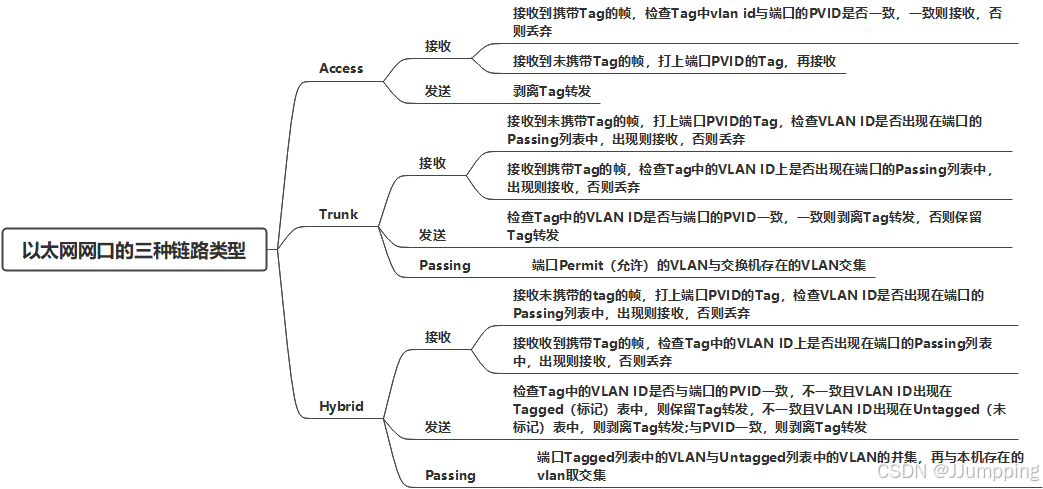

《保证一个帖子读懂以太网网口 Access、Trunk、Hybrid 链路工作》

一、Access 链路类型

• 接收规则

  • 若接收到携带 Tag 的帧，会检查 Tag 中 vlan id 与端口的 PVID 是否一致，若一致则接收，否则丢弃。

  • 若接收到未携带 Tag 的帧，会打上端口 PVID 的 Tag，然后再接收。

• 发送规则：发送时会剥离 Tag 后进行转发。

二、Trunk 链路类型

• 接收规则

  • 接收到未携带 Tag 的帧，先打上端口 PVID 的 Tag，接着检查 VLAN ID 是否出现在端口的 Passing 列表中，若出现则接收，否则丢弃。

  • 接收到携带 Tag 的帧，检查 Tag 中的 VLAN ID 是否出现在端口的 Passing 列表中，若出现则接收，否则丢弃。

• 发送规则

  • 检查 Tag 中的 VLAN ID 是否与端口的 PVID 一致，若一致则剥离 Tag 转发，否则保留 Tag 转发。

• Passing 含义：端口 Permit（允许）的 VLAN 与交换机存在的 VLAN 交集。

三、Hybrid 链路类型

• 接收规则

  • 接收未携带 Tag 的帧，打上端口 PVID 的 Tag，然后检查 VLAN ID 是否出现在端口的 Passing 列表中，若出现则接收，否则丢弃。

  • 接收携带 Tag 的帧，检查 Tag 中的 VLAN ID 是否出现在端口的 Passing 列表中，若出现则接收，否则丢弃。

• 发送规则

  • 检查 Tag 中的 VLAN ID 是否与端口的 PVID 一致，若不一致且 VLAN ID 出现在 Tagged（标记）表中，则保留 Tag 转发；若不一致且 VLAN ID 出现在 Untagged（未标记）表中，则剥离 Tag 转发；若与 PVID 一致，则剥离 Tag 转发。

• Passing 含义：端口 Tagged 列表中的 VLAN 与 Untagged 列表中的 VLAN 的并集，再与本机存在的 vlan 取交集。
