NAT

NAT概述

定义

NAT（Network Address Translator，网络地址转换）是用于在本地网络中使用私有地址，在连接互联网时转而使用全局 IP 地址的技术。NAT实际上是为解决IPv4地址短缺而开发的技术。
网络地址转换
- 缓解IPV4地址不足问题 --解决IPV6
- 将私有地址转换为公有地址
- 隐藏内网IP

地址分类

1.公有地址:可以直接上网-收费-广域网中使用（运营商）-不可以重复使用
2.私有地址不可以直接上网-免费-局域网中使用-可以重复使用
- A类:10.0.0.0 - 10..255.255.255
- B类:172.16.0.0 - 172.31.255.255
- C类:192.168.0.0 - 192.168.255.255

术语

内部本地地址-没转换之前，真实的IP地址

内部全局地址-转换后的公有IP地址

外部本地地址

外部全局地址

类型

静态NAT

1.私有IP和公有IP地址一对一的映射关系
2.可以实现内网访问外网，也可以实现外网访问内网
3.内网访问外网的是转换源IP地址，外网访问内网转换的是目的IP地址
4.静态NAT不能解决浪费IP的问题，但是可以起到隐藏内网的作用

5.配置定义内外网接口-书写一对一的转换策略-默认路由（思科）

思科

R1(config)#int e0/0
R1(config-if)#ip nat inside   --定义内网口
R1(config)#int e0/1
R1(config-if)#ip nat outside  --定义外网口
R1(config)#ip route 0.0.0.0 0.0.0.0 202.101.12.2

R1(config)#ip nat inside source static 192.168.1.1 202.101.12.1

R1(config)#do show ip nat translations --查看NAT转换表（静态NAT永不老化）

华为

华为
全局下配置
[R1]ip route-static 0.0.0.0 0.0.0.0 202.101.12.2
[R1]nat static global 202.101.12.3 inside 192.168.1.1
[R1]int g0/0/1 --外网口
[R1-GigabitEthernet0/0/1]nat static enable  --使能静态NAT
[R1]display  nat static -- 查看静态NAT
接口下
[R1]ip route-static 0.0.0.0 0.0.0.0 202.101.12.2
[R1]int g0/0/1  --外网口
[R1-GigabitEthernet0/0/1]nat static global 202.101.12.3 inside 192.168.1.1

华三

[H3C]nat static outbound 192.168.1.1 122.1.2.1
[H3C]nat static outbound 192.168.1.2 122.1.2.2
[H3C]int g1/0
[H3C-GigabitEthernet1/0]ip address 122.12.2.100 24
[H3C-GigabitEthernet1/0]nat static enable

动态NAT/地址池NAT

1.私有地址和公有地址多对多的映射关系相当于多个一对一
2.自动分配公有IP地址转换。创建地址池
3.内网可以访问外网，外网不能访问内网（公有地址随机性）

4.配置 acl表-地址池-定义内外接口-调用策略

思科

R1(config)#int e0/0
R1(config-if)#ip nat inside   --定义内网口
R1(config)#int e0/1
R1(config-if)#ip nat outside  --定义外网口
R1(config)#ip route 0.0.0.0 0.0.0.0 202.101.12.2

R1(config)#ip nat inside source static 192.168.1.1 202.101.12.1

R1(config)#do show ip nat translations --查看NAT转换表（静态NAT永不老化）

华为

默认路由
[R1]nat address-group 1 202.101.12.10 202.101.12.12

[R1]acl number 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

华三


[H3C]nat address-group 1 name yucedu
[H3C-address-group-1-yucedu]address 122.1.2.1 122.1.2.3
[H3C]acl basic 2000
[H3C-acl-ipv4-basic-2000]rule permit source 192.168.10.0 0.0.0.255
[H3C]int g1/0
[H3C-GigabitEthernet1/0]nat outbound 2000 address-group name yucedu no-pat

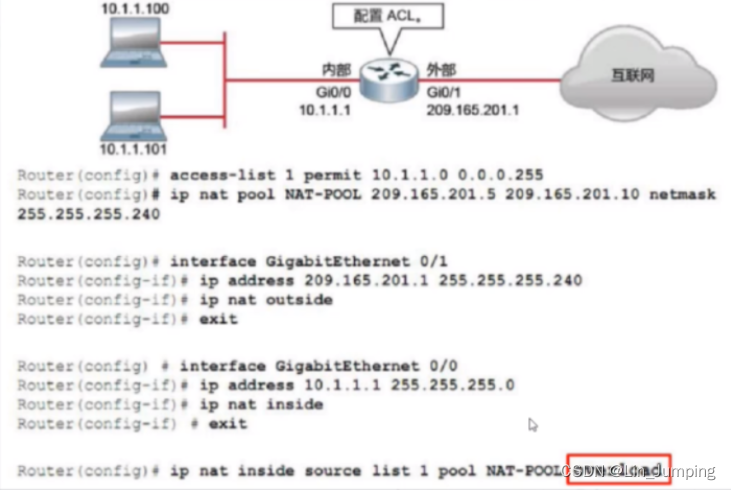

NAPT

地址池复用/网络地址端口转换

实现多对一的转换,通过端口号区别内部主机
端口复用NAT使用IP+port来建立映射关系（因为IP+port是唯一的）一个身份可以反复使用

外网不能访问内网

配置

思科

R1(config)#ip route 0.0.0.0 0.0.0.0 202.101.12.2
R1(config)#int e0/1
R1(config-if)#ip nat outside
R1(config-if)#int e0/0
R1(config-if)#ip nat inside

R1(config)#ip nat pool pc 202.101.12.10 202.101.12.12 prefix-length 24
R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255
R1(config)#ip nat inside source list 1 pool pc overload

华为

默认路由
[R1]nat address-group 1 202.101.12.10 202.101.12.12

[R1]acl number 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1

华三

[H3C]nat address-group 1 name yucedu
[H3C-address-group-1-yucedu]address 122.1.2.1 122.1.2.3
[H3C]acl basic 2000
[H3C-acl-ipv4-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[H3C]int g1/0
[H3C-GigabitEthernet1/0]nat outbound 2000 address-group name yucedu

配置 -与动态nat区别

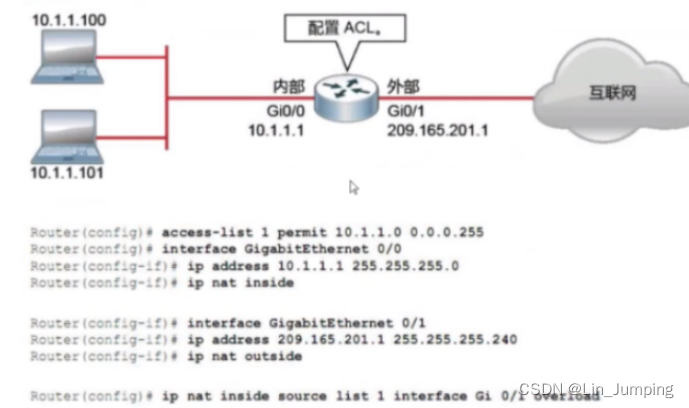

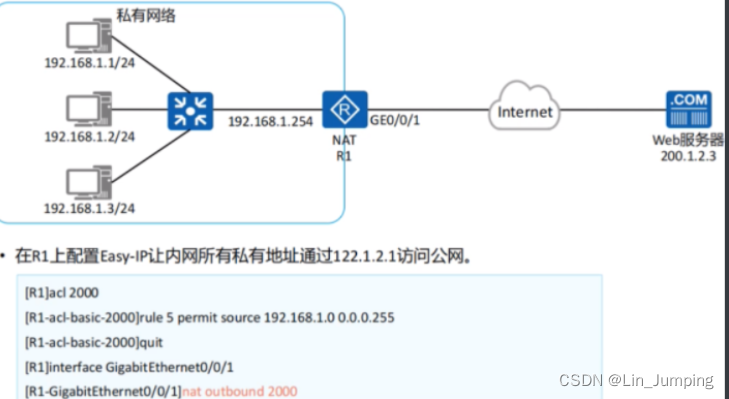

EASY IP/PAT

常用
实现多对一的转换---将内网地址转换为外网的地址

配置

思科

R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255
R1(config)#ip nat inside source list 1 interface e0/1 overload

华为

[R1]acl number 2000
[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000

2.PAT

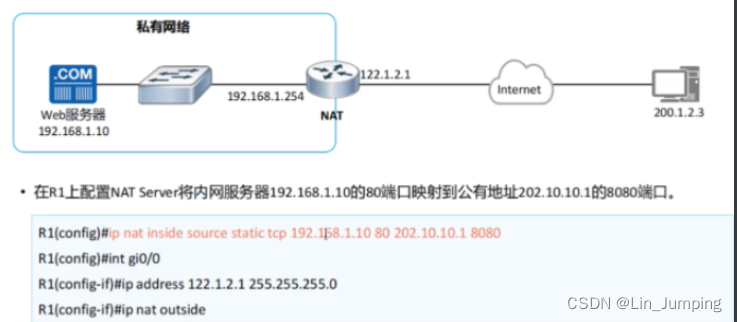

NAT Server

1.基于静态nat的概念

私有地址和公有地址的一对一地址绑定，内网访问外网，外网访问内网
只能放行某个具体的服务
加上端口的概念私有地址+端口号公有地址+端口号进行绑定
前提:内网能通外网
4.配置

思科
R1(config)#ip nat inside source static tcp 192.168.1.3 23 202.101.12.3 25
华为
[R1-GigabitEthernet0/0/1]nat server protocol tcp global 202.101.12.3 23 inside 192.168.1.1 23
