WLAN实验 旁挂式三层无线组网

一、实验日期与地址

1、实验日期：2024年04月22日

2、实验地址：S1-104

二、实验目的

1、掌握认证AP上线的配置方法；

2、掌握无线配置模板配置；

3、掌握WLAN三层组网配置的基本流程 ；

4、掌握业务直接转发的基本配置：

5、掌握wifi加密的配置方法。

三、实验环境

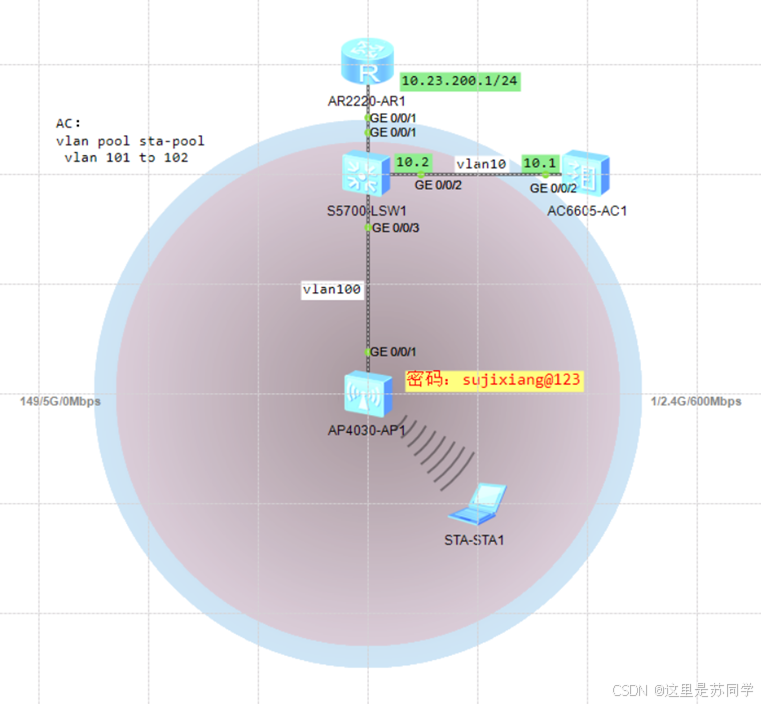

华为eNSP模拟器，实验拓扑如下：

四、实验内容

1、配置思路：

1. 配置AP、AC和上层网络设备之间实现三层互通。
2. 配置交换机作为DHCP服务器为AP和STA分配地址。
3. 配置AP上线。

• 创建AP组，用于将需要进行相同配置的AP都加入到AP组，实现统一配置。
• 配置AC的系统参数，包括国家码、AC与AP之间通信的源接口。
• 配置AP上线的认证方式并离线导入AP，实现AP正常上线。

1. 配置WLAN业务参数，实现STA访问WLAN网络功能。

2、数据规划：

3、配置步骤：

步骤 1 根据项目的拓扑结构及规划表，进行网络物理连接。

步骤 2 配置周边设备。

# 配置交换机Switch 的GE0/0/1、 GE0/0/3 和GE0/0/2 接口，GE0/0/1 的缺省 VLAN为VLAN200。

<Huawei> system-view

<Huawei> sysname Switch

[Switch] vlan batch 100 10 200 101 102

[Switch] interface gigabitethernet 0/0/1

[Switch-GigabitEthernet0/0/1] port link-type access

[Switch-GigabitEthernet0/0/1] port default vlan 200

[Switch-GigabitEthernet0/0/1]int g0/0/2

[Switch-GigabitEthernet0/0/2]port link-type trunk
